Leírás és Paraméterek
A gép általános jellemzői :
1. A nagy szilárdságú, finom szemcséjű öntöttvas gépágyazat, az oszlop, az asztal, valamit a módosított öntöttvas összetevők biztosítják a gép stabilitását és a hosszú élettartamot.
2. Minden tengelyen P-osztályú lineáris görgős vezeték. Ezen kívül lineáris mérőlécek jeleivel szabályozott AC-szervo rendszer biztosítja a precíz pozicionálást.
3. A PC bázisú magyar nyelvű CNC vezérlés, dialóg rendszerű szerkesztő programmal, színes 14”-os monitorral, egyszerű és érthető kezelő panellel.
4. A vezérlés minden digitális szikraforgácsolási paramétert tartalmaz, ezáltal könnyű és érthető a kezelhetősége.
5. Egyidejűleg 5 NC tengely kezelése.
6. Automatikus huzal kompenzáció (offset lehetőség).
7. Különböző alsó és felső pálya programozhatóság.
8. Kúpos vágás, szimpla és dupla kontúr.
9. Ethernet csatlakoztatás, hard disk, floppy egység.
10. A speciális „Száraz futás” funkció biztosítja a gép szerszám pozicionálás ellenőrzését a megmunkálás előtt.
11. CE biztonsági szabványainak 89/392/EEC és 93/68/EEC megfelelő fémburkolat.
12. Automatikus dielektrikum cserélő és hűtő egység (utóbbi opcionális).
Normál tartozékok:
AUTOMATA HUZALBEFŰZŐ
Huzal állító készülékek
Papír szűrő (2 db)
Ion cserélő
Szerszámkészlet
Levehető kezelőegység
Ø0,25 huzal vezető kefével
Opcionális tartozékok:
Vízhűtő egység CW 30S-40S 2.500,-€
Vízhűtő egység CW 50S 2.700,-€
AVR stabilizátor (15KVA) 2.000,-€
Huzalvezető (0.2 vagy 0.25mm) felső és alsó 200,-€
Mágnes kapcsoló a munkafej 2 különböző részére 100,-€
Felső öblítő fúvóka 100,-€
Alsó öblítő fúvóka és fúvóka burkolat 100,-€
Pót réz huzal: Taiwan 100,-€
Pót réz huzal: Japán 120,-€
Szűrőbetét SW-40 (2db) 200,-€
Deionizáló gyanta D1-21 (3l), alaprendelés 6l 200,-€ 2x=400,-€
WTCAM V3 huzalvágó szoftver (standard verzió) 4.900,-€
1. A nagy szilárdságú, finom szemcséjű öntöttvas gépágyazat, az oszlop, az asztal, valamit a módosított öntöttvas összetevők biztosítják a gép stabilitását és a hosszú élettartamot.
2. Minden tengelyen P-osztályú lineáris görgős vezeték. Ezen kívül lineáris mérőlécek jeleivel szabályozott AC-szervo rendszer biztosítja a precíz pozicionálást.
3. A PC bázisú magyar nyelvű CNC vezérlés, dialóg rendszerű szerkesztő programmal, színes 14”-os monitorral, egyszerű és érthető kezelő panellel.
4. A vezérlés minden digitális szikraforgácsolási paramétert tartalmaz, ezáltal könnyű és érthető a kezelhetősége.
5. Egyidejűleg 5 NC tengely kezelése.
6. Automatikus huzal kompenzáció (offset lehetőség).
7. Különböző alsó és felső pálya programozhatóság.
8. Kúpos vágás, szimpla és dupla kontúr.
9. Ethernet csatlakoztatás, hard disk, floppy egység.
10. A speciális „Száraz futás” funkció biztosítja a gép szerszám pozicionálás ellenőrzését a megmunkálás előtt.
11. CE biztonsági szabványainak 89/392/EEC és 93/68/EEC megfelelő fémburkolat.
12. Automatikus dielektrikum cserélő és hűtő egység (utóbbi opcionális).
Normál tartozékok:
AUTOMATA HUZALBEFŰZŐ
Huzal állító készülékek
Papír szűrő (2 db)
Ion cserélő
Szerszámkészlet
Levehető kezelőegység
Ø0,25 huzal vezető kefével
Opcionális tartozékok:
Vízhűtő egység CW 30S-40S 2.500,-€
Vízhűtő egység CW 50S 2.700,-€
AVR stabilizátor (15KVA) 2.000,-€
Huzalvezető (0.2 vagy 0.25mm) felső és alsó 200,-€
Mágnes kapcsoló a munkafej 2 különböző részére 100,-€
Felső öblítő fúvóka 100,-€
Alsó öblítő fúvóka és fúvóka burkolat 100,-€
Pót réz huzal: Taiwan 100,-€
Pót réz huzal: Japán 120,-€
Szűrőbetét SW-40 (2db) 200,-€
Deionizáló gyanta D1-21 (3l), alaprendelés 6l 200,-€ 2x=400,-€
WTCAM V3 huzalvágó szoftver (standard verzió) 4.900,-€

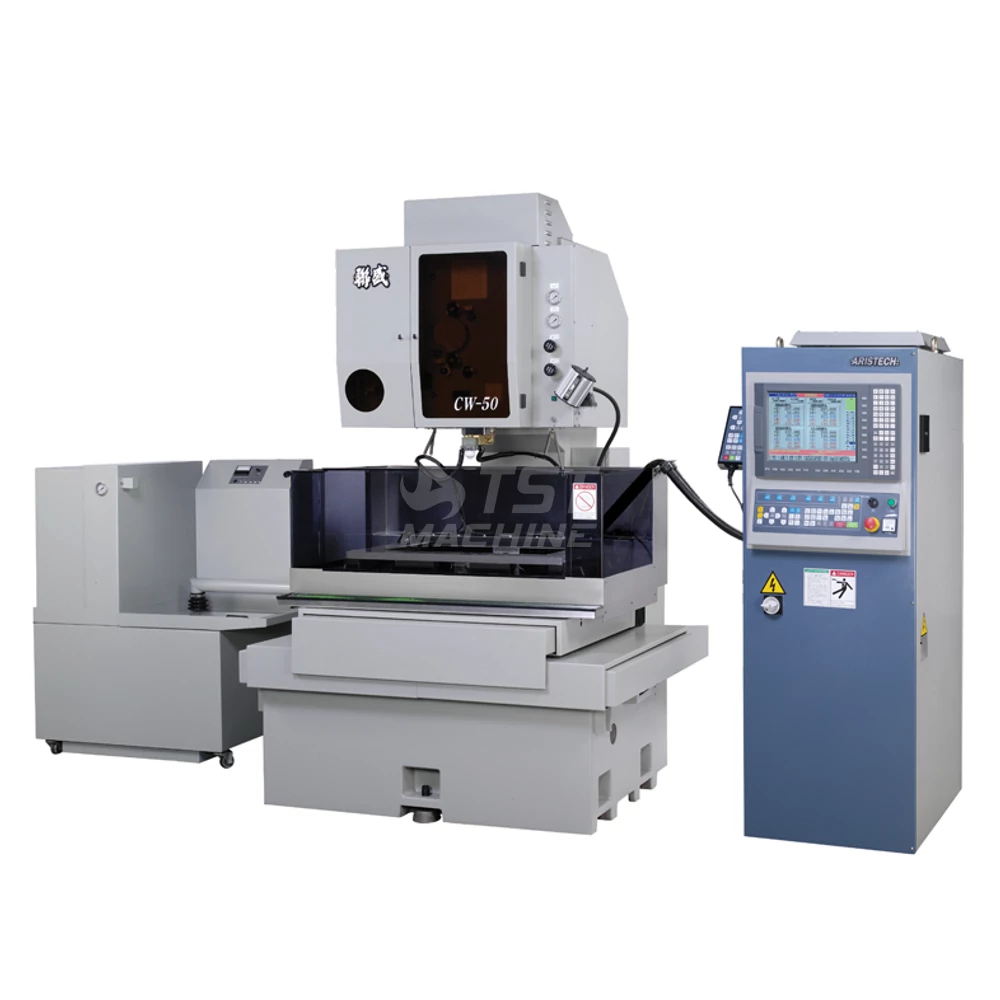

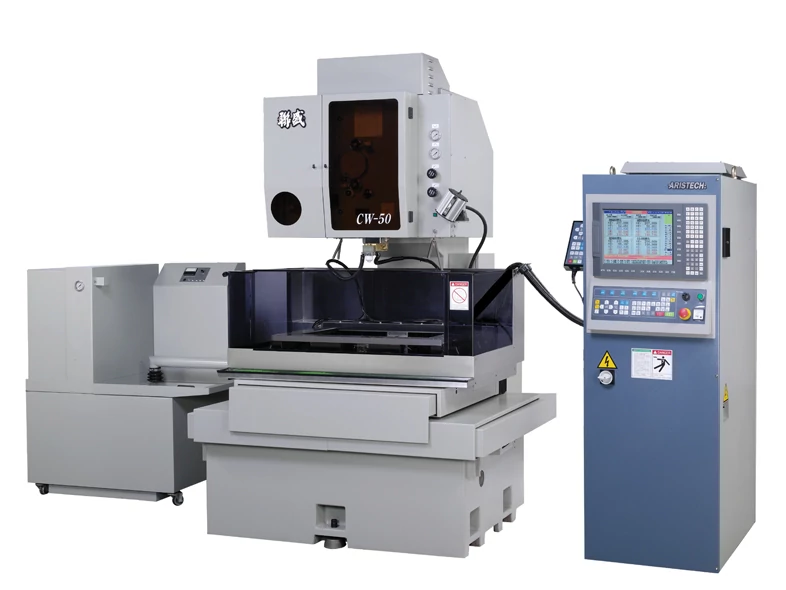

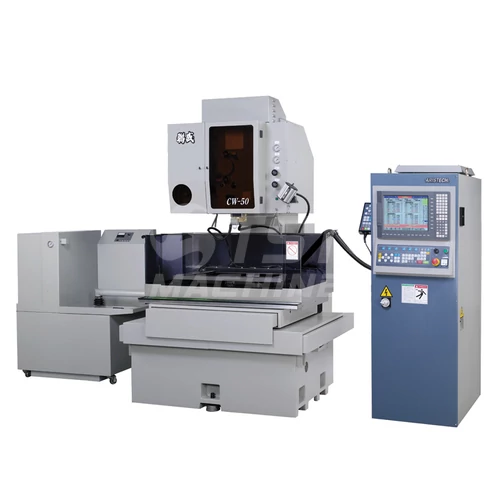

Gép típus | CW-50/25A - 5 tengelyes CNC huzalszikra forgácsoló (öblítős) |
Cikkszám | AR-CW-50/25A |
Kialakítás öblítő/merülő ( flussing/submerge) | öblítős |
Automata huzal befűzés van/nincs ( AWT) | van |
Huzal anyaga ( Wire material) | réz |
Vezérlés típusa (controller type) | ARISTECH |
További CNC tengelyek (Addition CNC axis) U, V | 2 |
Asztal hossz (Table length) | 1000 mm |
Max. vágási szög (Cutting angle) | 1 |
Asztal szélesség (Table width) | 690 mm |
Anyagleválasztási sebesség (Machining speed) | 200 mm2/min |
Elérhető felületi érdesség (Best Surface roughness) | 0.65 Ra |
Huzal átmérő (standard wire diam.) | 0.25 mm |
Opcionális huzal átmérő (Opt. Wire diam) | 0.3 mm |
Huzal feszítés (wire tension) | 2 |
Huzal tekercselés sebesség (Wire feeding speed) | 15 m/min |
Desztillált víz tarály (Tank capacity) | 420 l |
Ioncserélő térfogata ( Ion exchanger) | 15 l |
Generátor max. áram ( Max otput current) | 25 A |
Generátor max. feszültség ( Voltage) | 145 V |
Teljes áramfelvétel ( Total power input) | 13 kVA |
Gép hossz (L=Machine lenght) | 2086 mm |
Gép szélesség (W=Machine widht) | 1800 mm |
Gép magasság (H=Machine height) | 1820 mm |
Gép súly (machine weight) | 3080 kg |
