Leírás és Paraméterek

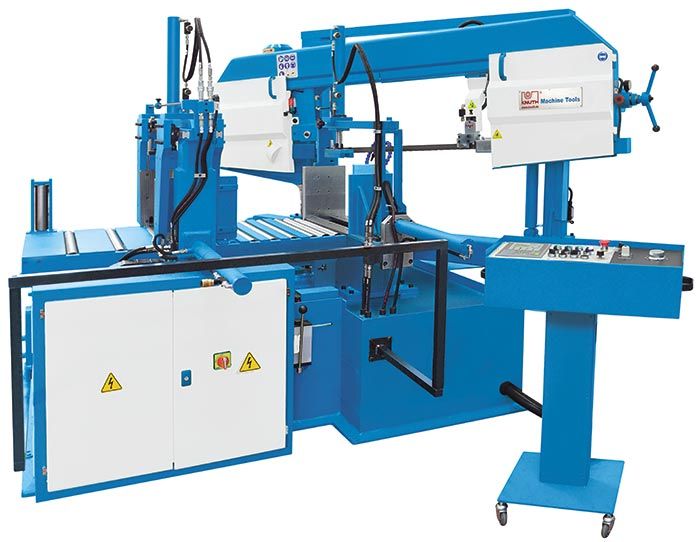

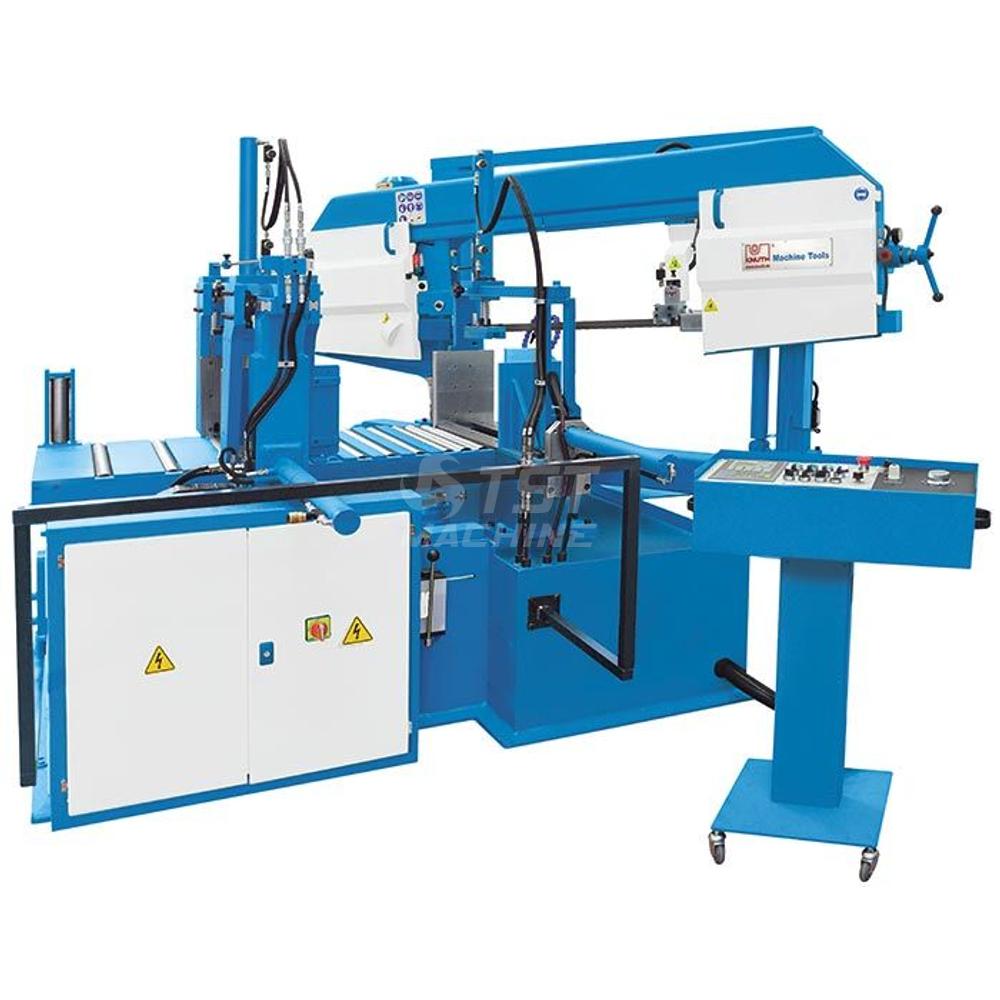

Az ABS H NC egy teljesen automatizált vízszintes szalagfűrész, párhuzamos vezető rendszerrel, ami ideális szilárd munkadarabok, csövek és profilok sorozatgyártásához.
- A torziósan merev vezetősín kiváló stabilitást és rezgéscsillapítást biztosít
- A hosszanti és csúszóvezetők kombinációja alacsony karbantartást, hosszú élettartamot és különleges merevséget biztosítanak nehéz termelési körülmények között is
- A teljesen automata üzemmód lehetővé teszi a 45°-os, míg a félautomata üzemmód a 60°-os gérvágást
- A fűrészkeret kis mértékű 3°-os hátrahajlása megnövelt vágási kapacitást és hosszabb fűrészlap élettartamot eredményez
- A merev, precízen megmunkált vágásvezetők biztosítják a nagy függőleges szögpontosságot
- Tartós hidraulika egység biztosítja a munkadarabok automatikus adagolását és megfelelő erővel rögzíti a munkadarabot
- Hidraulikusan vezérelt fűrészkeret finomadagolás
- Minden kapcsoló és vezérlőgomb kényelmes elrendezésben, egy különálló vezérlőpanelen kapott helyett
- A megbízható Siemens Simatic KP 400 PLC egyszerű és kényelmes programozást biztosít a teljesen automatizált működéshez
- A szükségtelen állásidőt lecsökkentendő, az adagolás sebességét optikai vezérlő segíti
- A fokozatmentes fordulatszámszabályzású motor egy folyamatos működésű alapjárati hajtóművön keresztül továbbítja az erőt a meghajtó kerékhez
- A helyes fűrészlap merevség a nyomásmérő egységen keresztül közvetlenül kiválasztható
- Az automatikus szalag szakadás vizsgáló, a nagyteljesítményű hűtőrendszer és a forgácskefe kiegészítő az alapcsomag része
- A termékcsalád lehetséges opciói: olajpárás központi kenési rendszer és a hidraulikus köteg leszorító
Alapfelszereltség:
- Siemens Simatic KP 400 SPS vezérlés
- Automatikus hidraulikus adagolás
- Hidraulikus leszorítás
- Szög alatti vágás hidraulikus rögzítése
- Digitális szög kijelzés
- Optikai magasságállítás
- Fűrészszalag
- Mechanikus fűrészlap feszítés hidraulikus nyomásmérővel
- Fűrész tisztítókefe
- Hűtőrendszer
- Kezelési kézikönyv angol nyelven
- A torziósan merev vezetősín kiváló stabilitást és rezgéscsillapítást biztosít
- A hosszanti és csúszóvezetők kombinációja alacsony karbantartást, hosszú élettartamot és különleges merevséget biztosítanak nehéz termelési körülmények között is
- A teljesen automata üzemmód lehetővé teszi a 45°-os, míg a félautomata üzemmód a 60°-os gérvágást
- A fűrészkeret kis mértékű 3°-os hátrahajlása megnövelt vágási kapacitást és hosszabb fűrészlap élettartamot eredményez
- A merev, precízen megmunkált vágásvezetők biztosítják a nagy függőleges szögpontosságot
- Tartós hidraulika egység biztosítja a munkadarabok automatikus adagolását és megfelelő erővel rögzíti a munkadarabot
- Hidraulikusan vezérelt fűrészkeret finomadagolás
- Minden kapcsoló és vezérlőgomb kényelmes elrendezésben, egy különálló vezérlőpanelen kapott helyett
- A megbízható Siemens Simatic KP 400 PLC egyszerű és kényelmes programozást biztosít a teljesen automatizált működéshez
- A szükségtelen állásidőt lecsökkentendő, az adagolás sebességét optikai vezérlő segíti
- A fokozatmentes fordulatszámszabályzású motor egy folyamatos működésű alapjárati hajtóművön keresztül továbbítja az erőt a meghajtó kerékhez
- A helyes fűrészlap merevség a nyomásmérő egységen keresztül közvetlenül kiválasztható
- Az automatikus szalag szakadás vizsgáló, a nagyteljesítményű hűtőrendszer és a forgácskefe kiegészítő az alapcsomag része
- A termékcsalád lehetséges opciói: olajpárás központi kenési rendszer és a hidraulikus köteg leszorító
Alapfelszereltség:
- Siemens Simatic KP 400 SPS vezérlés
- Automatikus hidraulikus adagolás
- Hidraulikus leszorítás
- Szög alatti vágás hidraulikus rögzítése
- Digitális szög kijelzés
- Optikai magasságállítás
- Fűrészszalag
- Mechanikus fűrészlap feszítés hidraulikus nyomásmérővel
- Fűrész tisztítókefe
- Hűtőrendszer
- Kezelési kézikönyv angol nyelven
| Gép típus | ABS 325 H NC Teljesen automata fűrész |
| Cikkszám | K-152833 |
| Gép súly (machine weight) | 1860 kg |
| Motor teljesítmény ( motor rating) | 2.2 kW |
| Vágó kapacitás 45° lapos (Cutting capacity 90° flat) | 300x315 |
| Vágó kapacitás 45° kör (Cutting capacity 90° round) | 300 |
| Vágó kapacitás 45° zártszelvény (Cutting capacity 90° square) | 300 |
| Vágási sebesség (Cutting speed) | 1 |
| Szalag mérete (Band size) | 4380x34x1.1 |
| Gép hossz (L=Machine lenght) | 2130 mm |
| Gép szélesség (W=Machine widht) | 2150 mm |
| Gép magasság (H=Machine height) | 1650 mm |
