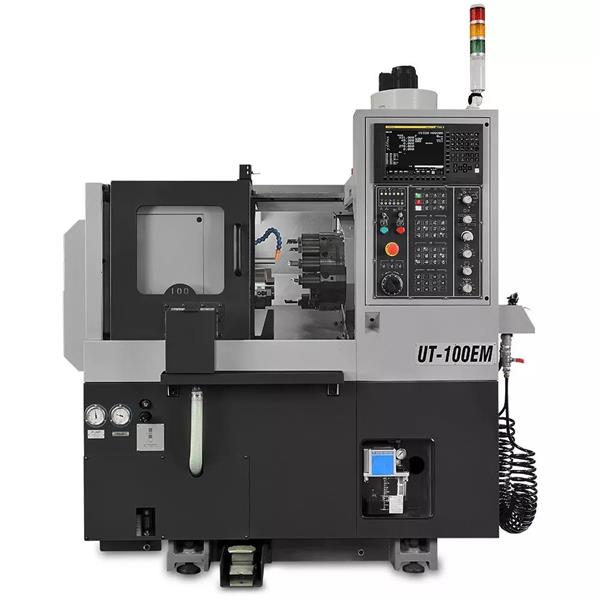

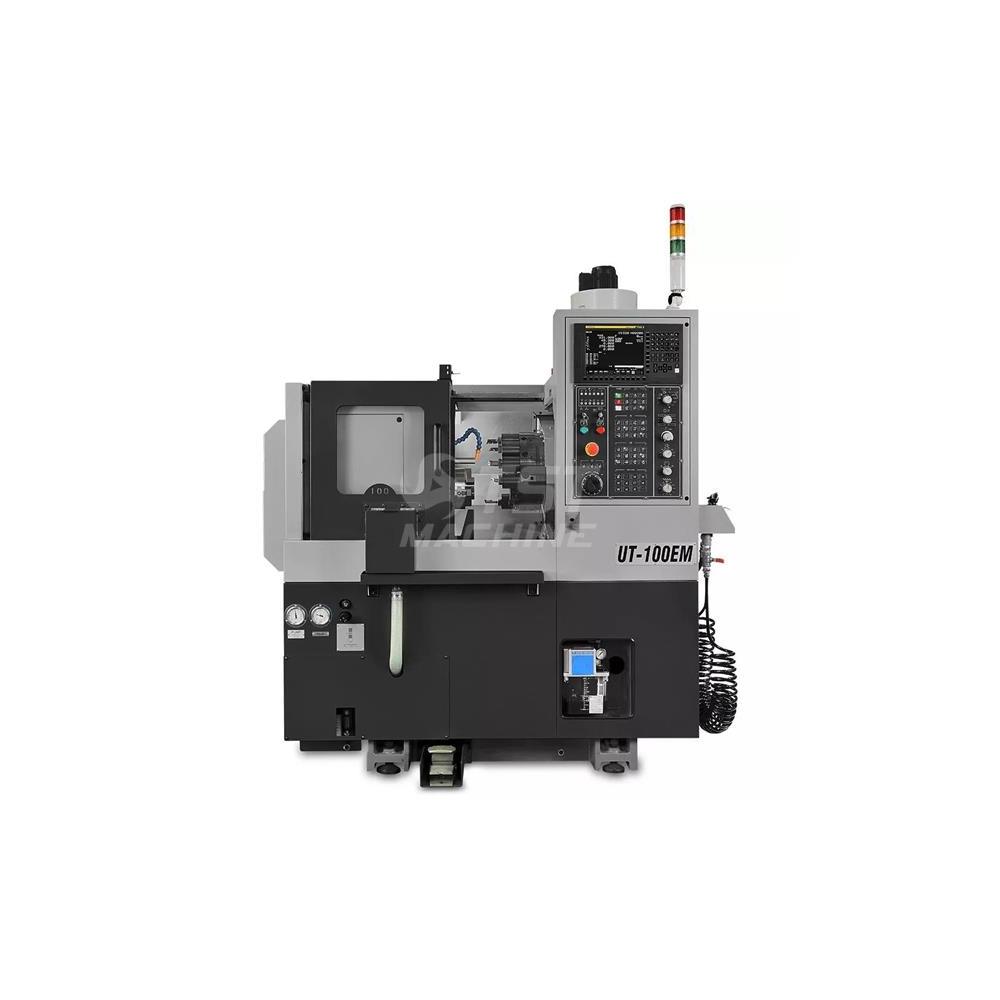

UT-100 EM CNC eszterga hajtott szerszámmal
Accuway MachineryLeírás és Paraméterek
UT-100 EM CNC esztergacsalád általános bemutatása:
A piacon hiánypótló minimális helyigényű nagy merevségű hajtottszerszámos CNC esztergagép
• max munkadarab méret D100x130 mm
• Helyigénye csak 1,15x1,36 m !!!
• a sorozatgyártás igényeinek kiszolgálására számtalan változatban rendelhető
• a hosszú élettartamot köszörült laposvezetékek biztosítják
• ferde ágyszerkezet dőlésszöge 15 fok
• VDI 30-as hajtottszerszámos revolverfej
• Hajtott szerszámok száma 12 db
• Orsófordulat 6.000 Ford/perc
• FANUC 0iT vezérlés
UT-100 CNC esztergacsalád rendkívül sok kialakításban rendelhető:
• UT-100 Alap 2 tengelyes CNC eszterga
• UT-100 EM 3 tengelyes hajtottszerszámos eszterga
• UT-100 M hajtottszerszámos eszterga beépített felsőpályás robottal és futószalaggal
• UT-100 Y hajtottszerszámos eszterga Y tengellyel
Alapfelszereltség:
• Fanuc 0i-T vezérlés és 10.4” színes kijelző
• 400 férőhelyes programtárhely 512Kb
• 4-bar hűtővíznyomás
• Forgácskihordó és kocsi
• 3 szett puha és 2 szett kemény pofa
• Befogók: 32mm furatkés befogó 3db
• Szűkítő hüvelyek 6-8-10-12-16-20-25
Opcionális kiegészítők:
• RENISHAW HPRA szerszámbemérő
• hajtott szerszámtartó 0 és 90 fokos
• Rúdadagoló interface 7 vagy 24 PIN extra M kóddal
• Rúdadagoló 1.5m 5-6mm-ig
• Kézikerék
• Munkadarab elkapó
• Olajköd leválasztó
• 20 bar hűtés
- Az Accuway Machinery Corporation a függőleges megmunkáló központok és CNC esztergagépek egyik vezető szerszámgyártója Tajvanban.
- Az 1986-ban alapított céget a félvezetőipar számára öntőformák és szerszámok szállításával alapították, és a folyamatos fejlesztés és innováció révén bőséges precíziós megmunkálási tapasztalatot és technológiákat halmozott fel.
- Az alapítása óta folyamatos növekedést tapasztaló Accuway kibővíti üzleti hatókörét azáltal, hogy a legmodernebb eszterga-maró központok fejlesztésére összpontosít, hogy megfeleljen a szigorú forgácsolási igényeknek.
- Öntvény-, revolver-, orsó- és még egyedi szerszámtervezési technológiával is rendelkezünk, hogy megfeleljünk a felmerülő gyártási kihívásoknak.
- A személyre szabott kulcsrakész rendszerű kombinált portálautomatizálás kivételes termelékenységet és sokoldalúságot biztosít a fejlett és hatékony gyártási megoldások számára.
- Jelenleg a gyártópadló körülbelül 10 000 négyzetméteres, két gyárra osztva Tajvan központjában Tajpejben , a precíziós gépgyártás központjában.
A piacon hiánypótló minimális helyigényű nagy merevségű hajtottszerszámos CNC esztergagép
• max munkadarab méret D100x130 mm
• Helyigénye csak 1,15x1,36 m !!!
• a sorozatgyártás igényeinek kiszolgálására számtalan változatban rendelhető
• a hosszú élettartamot köszörült laposvezetékek biztosítják
• ferde ágyszerkezet dőlésszöge 15 fok
• VDI 30-as hajtottszerszámos revolverfej
• Hajtott szerszámok száma 12 db
• Orsófordulat 6.000 Ford/perc
• FANUC 0iT vezérlés
UT-100 CNC esztergacsalád rendkívül sok kialakításban rendelhető:
• UT-100 Alap 2 tengelyes CNC eszterga
• UT-100 EM 3 tengelyes hajtottszerszámos eszterga
• UT-100 M hajtottszerszámos eszterga beépített felsőpályás robottal és futószalaggal
• UT-100 Y hajtottszerszámos eszterga Y tengellyel
Alapfelszereltség:
• Fanuc 0i-T vezérlés és 10.4” színes kijelző
• 400 férőhelyes programtárhely 512Kb
• 4-bar hűtővíznyomás
• Forgácskihordó és kocsi
• 3 szett puha és 2 szett kemény pofa
• Befogók: 32mm furatkés befogó 3db
• Szűkítő hüvelyek 6-8-10-12-16-20-25
Opcionális kiegészítők:
• RENISHAW HPRA szerszámbemérő
• hajtott szerszámtartó 0 és 90 fokos
• Rúdadagoló interface 7 vagy 24 PIN extra M kóddal
• Rúdadagoló 1.5m 5-6mm-ig
• Kézikerék
• Munkadarab elkapó
• Olajköd leválasztó
• 20 bar hűtés
- Az Accuway Machinery Corporation a függőleges megmunkáló központok és CNC esztergagépek egyik vezető szerszámgyártója Tajvanban.
- Az 1986-ban alapított céget a félvezetőipar számára öntőformák és szerszámok szállításával alapították, és a folyamatos fejlesztés és innováció révén bőséges precíziós megmunkálási tapasztalatot és technológiákat halmozott fel.
- Az alapítása óta folyamatos növekedést tapasztaló Accuway kibővíti üzleti hatókörét azáltal, hogy a legmodernebb eszterga-maró központok fejlesztésére összpontosít, hogy megfeleljen a szigorú forgácsolási igényeknek.
- Öntvény-, revolver-, orsó- és még egyedi szerszámtervezési technológiával is rendelkezünk, hogy megfeleljünk a felmerülő gyártási kihívásoknak.
- A személyre szabott kulcsrakész rendszerű kombinált portálautomatizálás kivételes termelékenységet és sokoldalúságot biztosít a fejlett és hatékony gyártási megoldások számára.
- Jelenleg a gyártópadló körülbelül 10 000 négyzetméteres, két gyárra osztva Tajvan központjában Tajpejben , a precíziós gépgyártás központjában.
| Gép típus | UT-300 EM |
| Cikkszám | AW-UT_100_EM |
| Ágy dőlésszög (Degree of slant bed) | 15 ° |
| Tokmány átmérője ( Chuck size) | 150 mm |
| Max. főorsó teljesítmény (Spindle motor) | 7.5 kW |
| Főorsó furat (hole/bore thrugh the spindel) | 30 mm |
| Gyorsmenet X (Rapid X) | 18 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 12 m/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 12 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.015 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.005 mm |
| Vezérlés típusa (CNC Controller) | Fanuc 0i-T |
| C tengely van / nincs (C axis) | van |
| Y tengely van / nincs ( Y axis) | nincs |
| Rúdadagoló van / nincs (barfeeder) | opció |
| Mdb elkapó van/ nincs (part catcher) | opció |
| Gép hossz (L=Machine lenght) | 1150 mm |
| Gép szélesség (W=Machine widht) | 1360 mm |
| Gép magasság (H=Machine height) | 1730 mm |
| Gép súly (machine weight) | 2300 kg |
| Hajtott szerszám teljesítménye ( Power of livingtool ) | 4.5 kW |
| Hajtott szerszám fordulatszáma ( RPM of livingtool ) | 6000 1/min |
