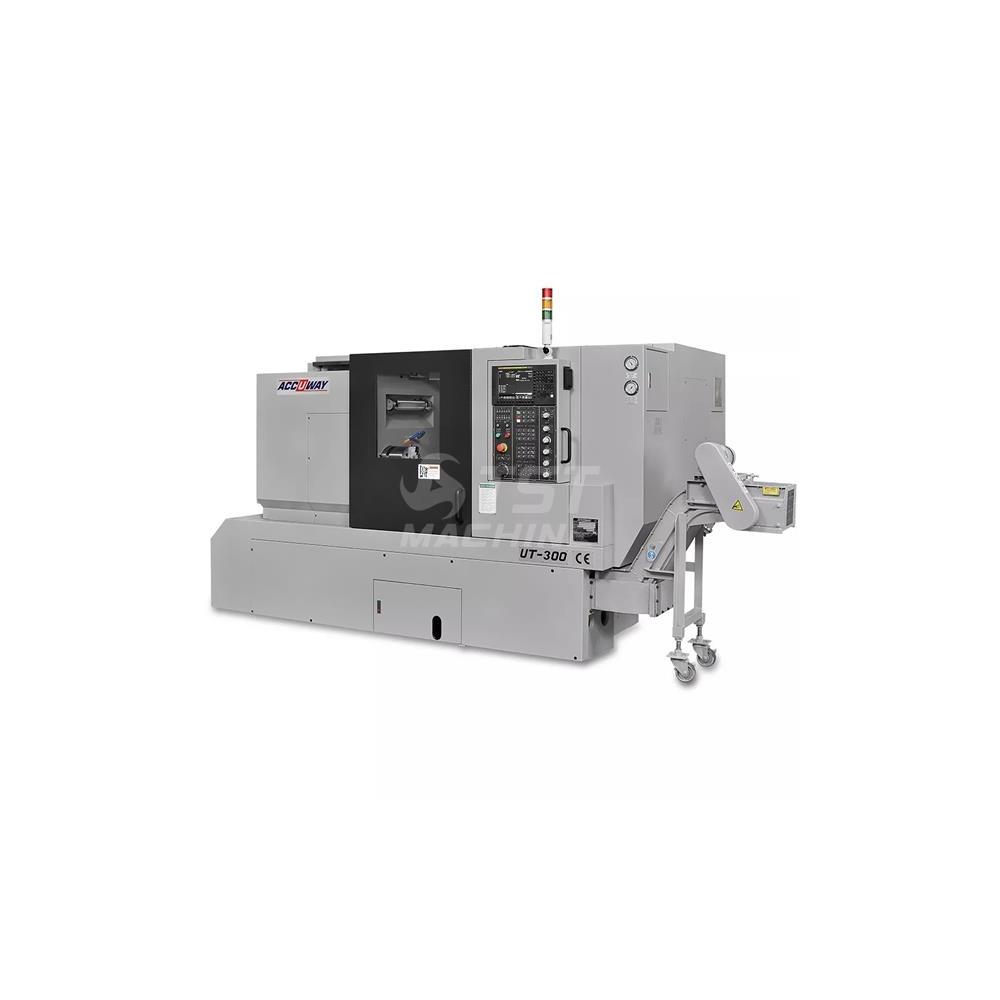

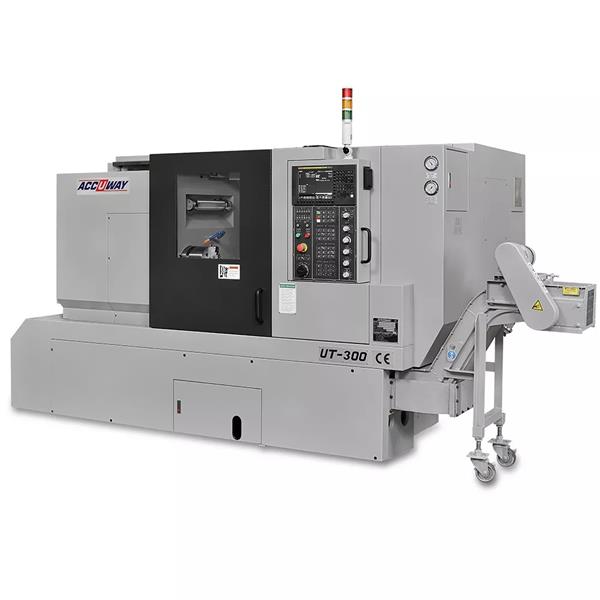

UT-300 ferdeágyas CNC eszterga
Accuway MachineryLeírás és Paraméterek
ACCUWAY cég bemutatása:
- Az Accuway Machinery Corporation a függőleges megmunkáló központok és CNC esztergagépek egyik vezető szerszámgyártója
- Két telephelyen több mint 10.000 négyzetméteres gyártelepén különféle ipari alkalmazásokhoz készít nagypontosságú CNC szerszámgépeket.
- Az 1986-ban alapított céget a félvezetőipar számára öntőformák és szerszámok szállítására szakosodott, és a folyamatos fejlesztés és innováció révén bőséges precíziós megmunkálási tapasztalatot és technológiákat halmozott fel.
- Az alapítása óta folyamatos növekedést tapasztaló Accuway kibővíti üzleti hatókörét azáltal, hogy a legmodernebb eszterga-maró központok fejlesztésére összpontosít, hogy megfeleljen a szigorú forgácsolási igényeknek.
- Öntvény-, revolver-, orsó- és még egyedi szerszámtervezési technológiával is rendelkezünk, hogy megfeleljünk a felmerülő gyártási kihívásoknak.
- A személyre szabott kulcsrakész rendszerű kombinált portálautomatizálás kivételes termelékenységet és sokoldalúságot biztosít a fejlett és hatékony gyártási megoldások számára.
- Jelenleg a gyártópadló körülbelül 10 000 négyzetméteres, két gyárra osztva Tajvan központjában, a precíziós gépgyártás központjában.
Az UT200- és ÚT 300 CNC eszterga széria bemutatása:
Monoblock öntvényből készült ferde ágyszerkezet:
A gépágy egybe öntött kiváló minőségű Meehanite öntvényből készül, hogy lehetővé tegye a magas szakitószilárdságú kemény anyagok nehéz megmunkálását is. Az ágyszerkezet az UT 200 szériánál 45 fokban míg az UT 300 szériánál 30 fokban döntött
Széles, edzett és köszörült BOXWAY szerkezetű csúszófelületek Turcit bevonatúak és kézzel hántoltak az ultraprecízitás érdekében.
Extra gépkialakítások:
mindkét típus család rendkívül széles választékát kínálja a megmunkálási lehetőségeknek:
- kéttengelyes alapgépek normál ágyhosszúsággal : UT 200 és UT 300
- hosszított ággyal UT 200L és UT 300L / UT 300LX / UT 300LX2 / UT 300LX3
- hajtott szerszámos verzió: UT 200M és UT 300M
- sík szerszámozással (Gang Tool) UT 200G és UT 300G
- Főorsó furat UT 200 széria alapkivitelben D52 mm Opcióként (D65 D44 D75)
- Főorsó furat UT 300 széria alapkivitelben D75 mm Opcióként (D90 D105 D116,5)
- Orsó fordulat UT 200 széria alapkivitelben 4500 F/perc Opcióként (4000-600-3500)
- Orsó fordulat UT 300 széria alapkivitelben 3500 F/perc Opcióként (2700-2500-2000)
- Főorsó teljesítmény UT 200 11/15 kW opcióként (15/18,5 kW)
- Főorsó teljesítmény UT 300 11/15 kW opcióként (15/18,5 kW
Szerszámozás:
Az UT 200 család 8-10-12 állású revolverfejjel
Alapfelszereltség:
Fanuc 0i-T vezérlés és 10.4” színes kijelző
400 férőhelyes programtárhely 512Kb
4-bar hűtővíznyomás
Forgácskihordó és kocsi
3 szett puha és 2 szett kemény pofa
Befogók: 2db 25x25mm, 3db furatkéshez 40mm, 1db fúróhoz 40mm, szűkítők 40-ről 10/12/16/20/25/32mm fúróhoz 20/25/32, Mt kúpos 1/2/3,
RENISHAW HPRA szerszámbemérő
Opcionális kiegészítők:
Rúdadagoló és interface
Orsó lefúvatás
Hidraulikus báb (30-245 vagy 50-200)
20-bar hűtés
APT hajtott szerszámos revolver
Automata ajtó
Olajköd és olajfilm leválasztó
- Az Accuway Machinery Corporation a függőleges megmunkáló központok és CNC esztergagépek egyik vezető szerszámgyártója
- Két telephelyen több mint 10.000 négyzetméteres gyártelepén különféle ipari alkalmazásokhoz készít nagypontosságú CNC szerszámgépeket.
- Az 1986-ban alapított céget a félvezetőipar számára öntőformák és szerszámok szállítására szakosodott, és a folyamatos fejlesztés és innováció révén bőséges precíziós megmunkálási tapasztalatot és technológiákat halmozott fel.
- Az alapítása óta folyamatos növekedést tapasztaló Accuway kibővíti üzleti hatókörét azáltal, hogy a legmodernebb eszterga-maró központok fejlesztésére összpontosít, hogy megfeleljen a szigorú forgácsolási igényeknek.
- Öntvény-, revolver-, orsó- és még egyedi szerszámtervezési technológiával is rendelkezünk, hogy megfeleljünk a felmerülő gyártási kihívásoknak.
- A személyre szabott kulcsrakész rendszerű kombinált portálautomatizálás kivételes termelékenységet és sokoldalúságot biztosít a fejlett és hatékony gyártási megoldások számára.
- Jelenleg a gyártópadló körülbelül 10 000 négyzetméteres, két gyárra osztva Tajvan központjában, a precíziós gépgyártás központjában.
Az UT200- és ÚT 300 CNC eszterga széria bemutatása:
Monoblock öntvényből készült ferde ágyszerkezet:
A gépágy egybe öntött kiváló minőségű Meehanite öntvényből készül, hogy lehetővé tegye a magas szakitószilárdságú kemény anyagok nehéz megmunkálását is. Az ágyszerkezet az UT 200 szériánál 45 fokban míg az UT 300 szériánál 30 fokban döntött
Széles, edzett és köszörült BOXWAY szerkezetű csúszófelületek Turcit bevonatúak és kézzel hántoltak az ultraprecízitás érdekében.
Extra gépkialakítások:
mindkét típus család rendkívül széles választékát kínálja a megmunkálási lehetőségeknek:
- kéttengelyes alapgépek normál ágyhosszúsággal : UT 200 és UT 300
- hosszított ággyal UT 200L és UT 300L / UT 300LX / UT 300LX2 / UT 300LX3
- hajtott szerszámos verzió: UT 200M és UT 300M
- sík szerszámozással (Gang Tool) UT 200G és UT 300G
- Főorsó furat UT 200 széria alapkivitelben D52 mm Opcióként (D65 D44 D75)
- Főorsó furat UT 300 széria alapkivitelben D75 mm Opcióként (D90 D105 D116,5)
- Orsó fordulat UT 200 széria alapkivitelben 4500 F/perc Opcióként (4000-600-3500)
- Orsó fordulat UT 300 széria alapkivitelben 3500 F/perc Opcióként (2700-2500-2000)
- Főorsó teljesítmény UT 200 11/15 kW opcióként (15/18,5 kW)
- Főorsó teljesítmény UT 300 11/15 kW opcióként (15/18,5 kW
Szerszámozás:
Az UT 200 család 8-10-12 állású revolverfejjel
Alapfelszereltség:
Fanuc 0i-T vezérlés és 10.4” színes kijelző
400 férőhelyes programtárhely 512Kb
4-bar hűtővíznyomás
Forgácskihordó és kocsi
3 szett puha és 2 szett kemény pofa
Befogók: 2db 25x25mm, 3db furatkéshez 40mm, 1db fúróhoz 40mm, szűkítők 40-ről 10/12/16/20/25/32mm fúróhoz 20/25/32, Mt kúpos 1/2/3,
RENISHAW HPRA szerszámbemérő
Opcionális kiegészítők:
Rúdadagoló és interface
Orsó lefúvatás
Hidraulikus báb (30-245 vagy 50-200)
20-bar hűtés
APT hajtott szerszámos revolver
Automata ajtó
Olajköd és olajfilm leválasztó
| Gép típus | UT-300 |
| Cikkszám | AW-UT_300 |
| Elrendezés :síkágyas/ferdeágyas/karusszel (Structure flat bed/slant bed/vertical lathe) | Ferde ágyas |
| Ágy dőlésszög (Degree of slant bed) | 30 ° |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | edzett lapos vezeték |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Normál CNC vezérlés |
| Tokmány átmérője ( Chuck size) | 250 mm |
| Max. főorsó teljesítmény (Spindle motor) | 18.5 kW |
| Főorsó furat (hole/bore thrugh the spindel) | 116.5 mm |
| Főorsó fordulat (spindel speeds) | 2000 1/min |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 110 mm |
| Szegnyereg belső kúp (tailstock taper) | MT5 |
| Hosszirányú előtolás (Z longitudinal feed ) | 8000 mm/min |
| Gyorsmenet X (Rapid X) | 20 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 24 m/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 12 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.015 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.005 mm |
| Vezérlés típusa (CNC Controller) | Fanuc 0i-T |
| C tengely van / nincs (C axis) | opció |
| Y tengely van / nincs ( Y axis) | opció |
| Rúdadagoló van / nincs (barfeeder) | opció |
| Mdb elkapó van/ nincs (part catcher) | opció |
| Gép hossz (L=Machine lenght) | 3800 mm |
| Gép szélesség (W=Machine widht) | 1900 mm |
| Gép magasság (H=Machine height) | 1900 mm |
| Gép súly (machine weight) | 5500 kg |
