Leírás és Paraméterek
A lézervágás egy termikus vágási eljárás, melynél egy lézersugár biztosítja a vágáshoz szükséges hőenergiát. Előnye a kimagaslóan precíz és kellően gyors megmunkálás, illetve, hogy a technológia nem igényli a munkadarab elektromos vezetőképességét. Használatával több szerszám is kiváltható, így működtetése gazdaságos.

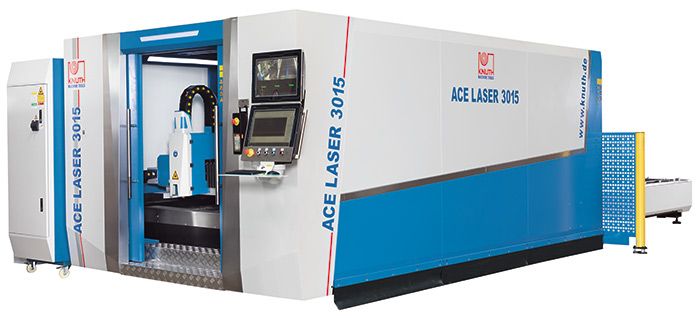

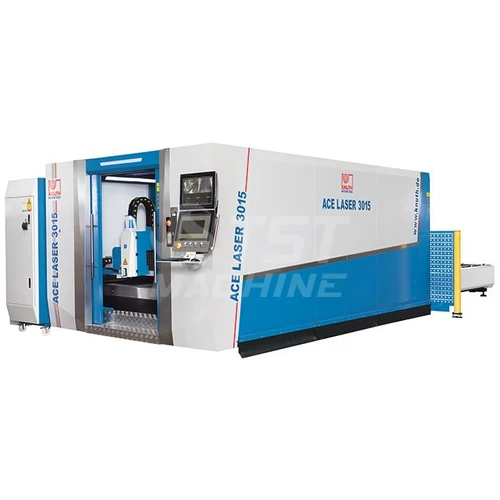

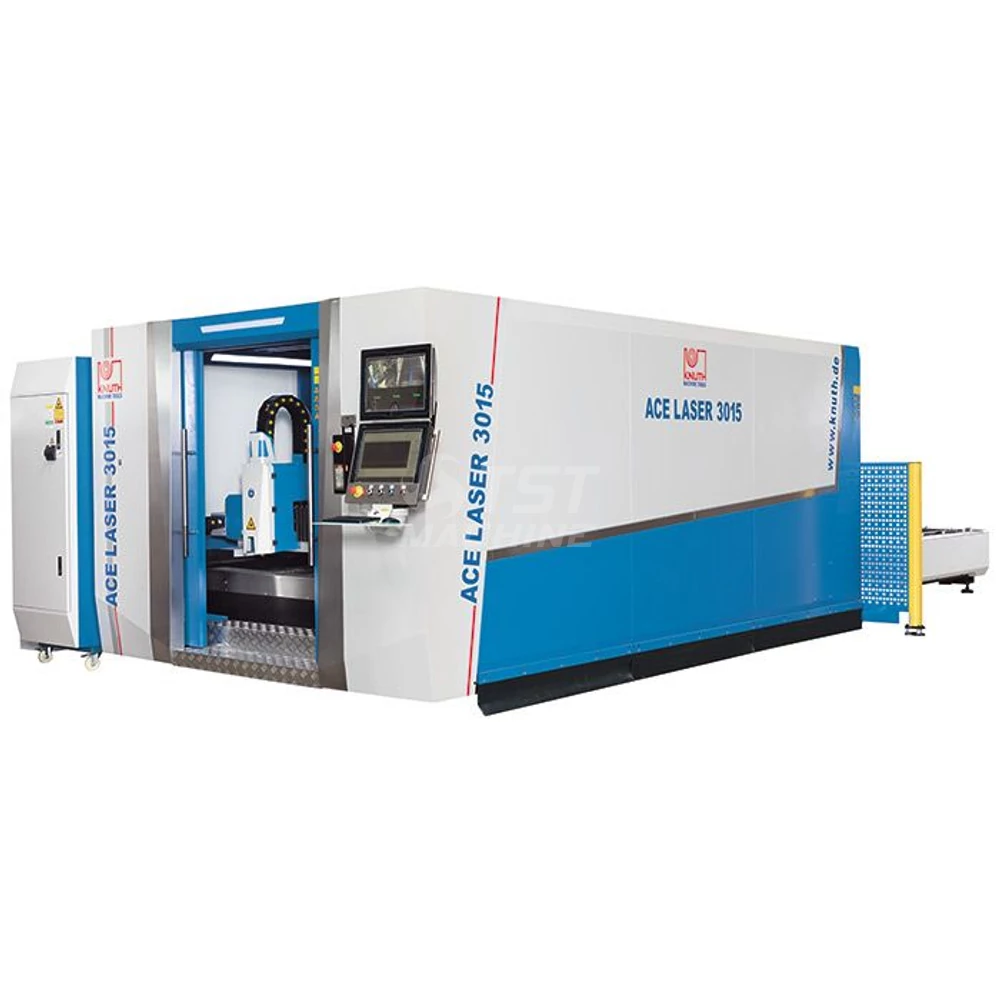

Korszerű vágástechnika: ACE Laser MAX
- Ez a korszerű lézervágó rendszer mindkét oldalán meghajtással ellátott, portál stílusú konstrukcióval és nagy, 3000 x 1500 mm-től 6000 x 2000 mm-ig terjedő munkaterülettel rendelkezik, amely képes a legtöbb lemezméret elhelyezésére
- Az Y tengely portál öntött alumíniumból készült, ami könnyű és nagy merevséget biztosít, kiváló dinamika mellett
- A gondosan hegesztett gépváz és minden strukturális alkatrész tartósan ellenáll a munkafolyamatból adódó hő és fizikai terheléseknek, mely szavatolja a megmunkáló egység tartósságát, a hosszútávú és ismétlődő munkavégzés pontosságát
- A precíziós lineáris vezetők minimális karbantartást igényelnek, és hosszú távú precizitásra és nagy vágási sebességre vannak tervezve
- Kiemelkedő pozícionálási pontosság a Z és Y tengely precíz fogasléc és előtét fogaskerekeivel
- Erőteljes szervomotorok minden tengelyen
- A kezelő és a környezet biztonsága érdekében a vágórendszer gépburkolattal és szűrőrendszerrel ellátott. A munkafolyamatot védőüveg mögül szemlélhetjük
- Automata transzfer asztal rendszer, mely csökkenti az állási időt, mivel folyamatos lemezadagolást tesz lehetővé a vágási folyamat közben
- Merőleges és négyzetes tűrési pontosság a DIN EN ISO 9013-1-as szabvány szerint
- Német tervezés és gyártás
Vezérlés
- Felhasználóbarát kezelői felület
- Technikai adatbázis, előre beállított paraméterekkel különböző fémekhez
- Mágnes és nyomásátalakító szelepek szabályozzák a gáznyomást a vágási folyamat közben, melyek a vezérlőpanelről állíthatóak
Vágófej
- Kiváló minőségű Raytools vágófej motorizált fókuszpozíció-beállítással, integrált ütközésvédővel és szintszabályozással
Lézer forrás
- Itterbium szálas lézer, típustól függően 1000-től 6000W-os teljesítményszint között, melyet a Maxphotonics készített
- A karbantartásmentes építésmód az üzemelési költségeket alacsonyan tartja
Igény esetén nagyobb teljesítménnyel is kérhető
Alapfelszereltség
-CNC vezérelt rendszer (CypCut)
-Maxphotonics Itterbium szálas lézer
-száloptika
-Raytools HP vágófej
-automata fókuszpozícionálási lehetőség
-lézervédelmi fülke
-automatikus paletta cserélő rendszer
-szűrőrendszer
-automatikus gázkonzol
-központi kenési rendszer
-hűtőfolyadék visszavezetéses hűtőrendszer
-CAD/CAM szoftver (CypCut)
-felhasználói kézikönyv angol nyelven és programozási utasítások
-palettacserélő rendszer
Korszerű vágástechnika: ACE Laser MAX
- Ez a korszerű lézervágó rendszer mindkét oldalán meghajtással ellátott, portál stílusú konstrukcióval és nagy, 3000 x 1500 mm-től 6000 x 2000 mm-ig terjedő munkaterülettel rendelkezik, amely képes a legtöbb lemezméret elhelyezésére
- Az Y tengely portál öntött alumíniumból készült, ami könnyű és nagy merevséget biztosít, kiváló dinamika mellett
- A gondosan hegesztett gépváz és minden strukturális alkatrész tartósan ellenáll a munkafolyamatból adódó hő és fizikai terheléseknek, mely szavatolja a megmunkáló egység tartósságát, a hosszútávú és ismétlődő munkavégzés pontosságát
- A precíziós lineáris vezetők minimális karbantartást igényelnek, és hosszú távú precizitásra és nagy vágási sebességre vannak tervezve
- Kiemelkedő pozícionálási pontosság a Z és Y tengely precíz fogasléc és előtét fogaskerekeivel
- Erőteljes szervomotorok minden tengelyen
- A kezelő és a környezet biztonsága érdekében a vágórendszer gépburkolattal és szűrőrendszerrel ellátott. A munkafolyamatot védőüveg mögül szemlélhetjük
- Automata transzfer asztal rendszer, mely csökkenti az állási időt, mivel folyamatos lemezadagolást tesz lehetővé a vágási folyamat közben
- Merőleges és négyzetes tűrési pontosság a DIN EN ISO 9013-1-as szabvány szerint
- Német tervezés és gyártás
Vezérlés
- Felhasználóbarát kezelői felület
- Technikai adatbázis, előre beállított paraméterekkel különböző fémekhez
- Mágnes és nyomásátalakító szelepek szabályozzák a gáznyomást a vágási folyamat közben, melyek a vezérlőpanelről állíthatóak
Vágófej
- Kiváló minőségű Raytools vágófej motorizált fókuszpozíció-beállítással, integrált ütközésvédővel és szintszabályozással
Lézer forrás
- Itterbium szálas lézer, típustól függően 1000-től 6000W-os teljesítményszint között, melyet a Maxphotonics készített
- A karbantartásmentes építésmód az üzemelési költségeket alacsonyan tartja
Igény esetén nagyobb teljesítménnyel is kérhető
Alapfelszereltség
-CNC vezérelt rendszer (CypCut)
-Maxphotonics Itterbium szálas lézer
-száloptika
-Raytools HP vágófej
-automata fókuszpozícionálási lehetőség
-lézervédelmi fülke
-automatikus paletta cserélő rendszer
-szűrőrendszer
-automatikus gázkonzol
-központi kenési rendszer
-hűtőfolyadék visszavezetéses hűtőrendszer
-CAD/CAM szoftver (CypCut)
-felhasználói kézikönyv angol nyelven és programozási utasítások
-palettacserélő rendszer
| Gyorulás maximálisan X tengely | 8 m/s2 |
| Gyorulás maximálisan Y tengely | 8 m/s2 |
| Gyorulás maximálisan Z tengely | 5 m/s2 |
| Munkadarab tömege | 2000 Kg/dm2 |
| Vágóasztal csereidő | 20 sec |
| Gép típus | ACE Laser 6020 2.0 MAX Lézervágó |
| Cikkszám | K-141053 |
| Vezeték típus: edzett lapos / lineár (Boxway / Linear way) | Lineáris |
| Gyorsmenet ( rapid feed) | 80 mm/sec |
| X-tengely (Travel X-axis) | 2020 mm |
| Y-tengely (Travel Y-axis) | 6050 mm |
| Z-tengely (Travel Z-axis) | 120 mm |
| Pozicionális pontosság (Positioning accuracies) | 0.05 mm |
| Ismétlési pontosság (Repeatabilities) | 0.03 mm |
| asztal terhelhetősége (table load) | 2000 kg |
| Lézer típusa CO2/fiber (Laser type) | Fiber |
| Hullámhossz (Shaft length) | 1.08 µm |
| Sugárnyaláb max. teljesítménye (Power consumption) | 2 W |
| Csatlakozó teljesítmény (Power consumption) | 6.5 kW |
| Vágási kapacitás szerkezeti acélban | 14 mm |
| Vágási kapacitásrozsdamentes acélban | 5 mm |
| Vágási kapacitás alumíniumban | 4 mm |
| Asztal mérete hossz x szélesség mm | 6000x2000 |
| Gép hossz (L=Machine lenght) | 16300 mm |
| Gép szélesség (W=Machine widht) | 4740 mm |
| Gép magasság (H=Machine height) | 2150 mm |
| Gép súly (machine weight) | 17800 kg |
