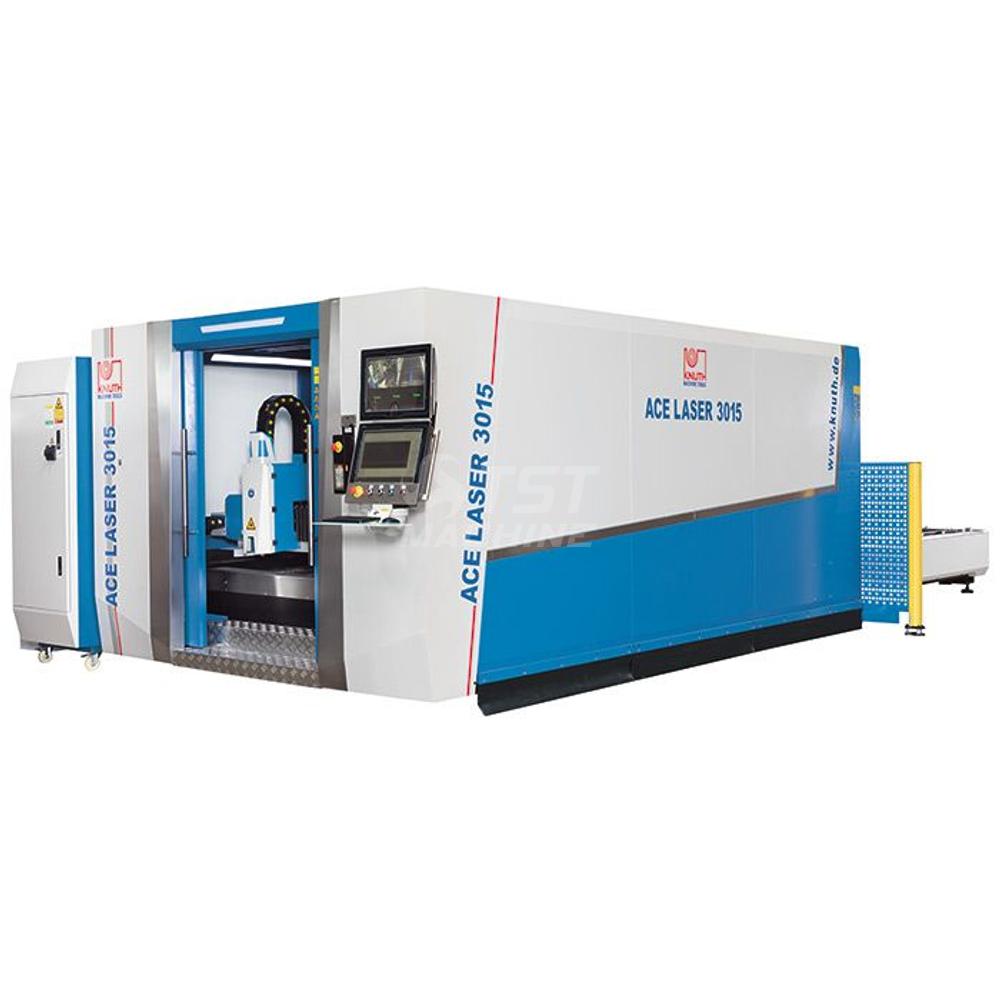

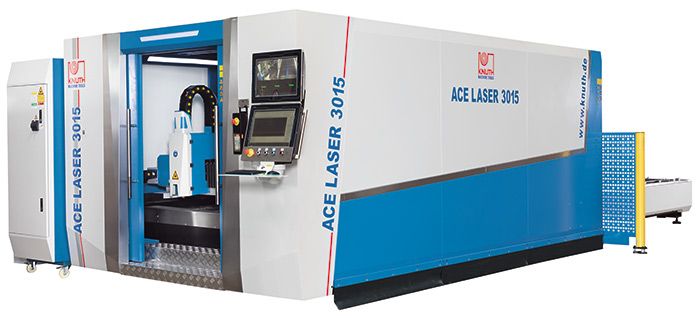

ACE Laser 6020 4.0 MAX Lézervágó

Leírás

A lézervágás egy termikus vágási eljárás, melynél egy lézersugár biztosítja a vágáshoz szükséges hőenergiát. Előnye a kimagaslóan precíz és kellően gyors megmunkálás, illetve, hogy a technológia nem igényli a munkadarab elektromos vezetőképességét. Használatával több szerszám is kiváltható, így működtetése gazdaságos.

Korszerű vágástechnika: ACE Laser MAX

- Ez a korszerű lézervágó rendszer mindkét oldalán meghajtással ellátott, portál stílusú konstrukcióval és nagy, 3000 x 1500 mm-től 6000 x 2000 mm-ig terjedő munkaterülettel rendelkezik, amely képes a legtöbb lemezméret elhelyezésére
- Az Y tengely portál öntött alumíniumból készült, ami könnyű és nagy merevséget biztosít, kiváló dinamika mellett
- A gondosan hegesztett gépváz és minden strukturális alkatrész tartósan ellenáll a munkafolyamatból adódó hő és fizikai terheléseknek, mely szavatolja a megmunkáló egység tartósságát, a hosszútávú és ismétlődő munkavégzés pontosságát
- A precíziós lineáris vezetők minimális karbantartást igényelnek, és hosszú távú precizitásra és nagy vágási sebességre vannak tervezve
- Kiemelkedő pozícionálási pontosság a Z és Y tengely precíz fogasléc és előtét fogaskerekeivel
- Erőteljes szervomotorok minden tengelyen
- A kezelő és a környezet biztonsága érdekében a vágórendszer gépburkolattal és szűrőrendszerrel ellátott. A munkafolyamatot védőüveg mögül szemlélhetjük
- Automata transzfer asztal rendszer, mely csökkenti az állási időt, mivel folyamatos lemezadagolást tesz lehetővé a vágási folyamat közben
- Merőleges és négyzetes tűrési pontosság a DIN EN ISO 9013-1-as szabvány szerint
- Német tervezés és gyártás

Vezérlés
- Felhasználóbarát kezelői felület
- Technikai adatbázis, előre beállított paraméterekkel különböző fémekhez
- Mágnes és nyomásátalakító szelepek szabályozzák a gáznyomást a vágási folyamat közben, melyek a vezérlőpanelről állíthatóak

Vágófej
- Kiváló minőségű Raytools vágófej motorizált fókuszpozíció-beállítással, integrált ütközésvédővel és szintszabályozással

Lézer forrás
- Itterbium szálas lézer, típustól függően 1000-től 6000W-os teljesítményszint között, melyet a Maxphotonics készített
- A karbantartásmentes építésmód az üzemelési költségeket alacsonyan tartja

Igény esetén nagyobb teljesítménnyel is kérhető


Alapfelszereltség

-CNC vezérelt rendszer (CypCut)
-Maxphotonics Itterbium szálas lézer
-száloptika
-Raytools HP vágófej
-automata fókuszpozícionálási lehetőség
-lézervédelmi fülke
-automatikus paletta cserélő rendszer
-szűrőrendszer
-automatikus gázkonzol
-központi kenési rendszer
-hűtőfolyadék visszavezetéses hűtőrendszer
-CAD/CAM szoftver (CypCut)
-felhasználói kézikönyv angol nyelven és programozási utasítások
-palettacserélő rendszer

Paraméterek

Gyorulás maximálisan X tengely 8 m/s2
Gyorulás maximálisan Y tengely 8 m/s2
Gyorulás maximálisan Z tengely 5 m/s2
Munkadarab tömege 2000 Kg/dm2
Vágóasztal csereidő 20 sec
Gép típus ACE Laser 6020 4.0 MAX Lézervágó
Cikkszám K-141055
Vezeték típus: edzett lapos / lineár (Boxway / Linear way) Lineáris
Gép súly (machine weight) 17800 kg
Gyorsmenet ( rapid feed) 80 mm/sec
X-tengely (Travel X-axis) 2020 mm
Y-tengely (Travel Y-axis) 6050 mm
Z-tengely (Travel Z-axis) 120 mm
Pozicionális pontosság (Positioning accuracies) 0.05 mm
Ismétlési pontosság (Repeatabilities) 0.03 mm
asztal terhelhetősége (table load) 2000 kg
Lézer típusa CO2/fiber (Laser type) Fiber
Hullámhossz (Shaft length) 1.08 µm
Sugárnyaláb max. teljesítménye (Power consumption) 4 W
Csatlakozó teljesítmény (Power consumption) 16 kW
Vágási kapacitás szerkezeti acélban 20 mm
Vágási kapacitásrozsdamentes acélban 8 mm
Vágási kapacitás alumíniumban 8 mm
Asztal mérete hossz x szélesség mm 6000x2000
Gép hossz (L=Machine lenght) 16300 mm
Gép szélesség (W=Machine widht) 4740 mm
Gép magasság (H=Machine height) 2150 mm
