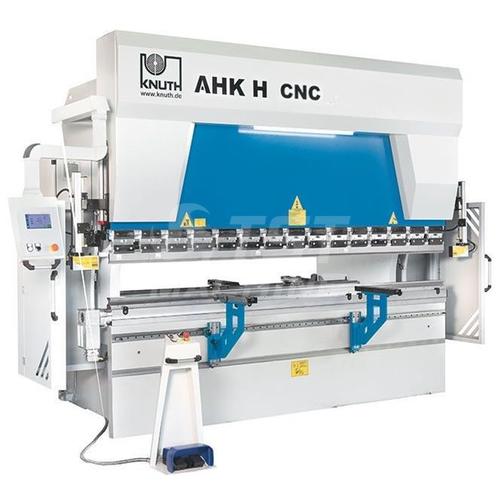

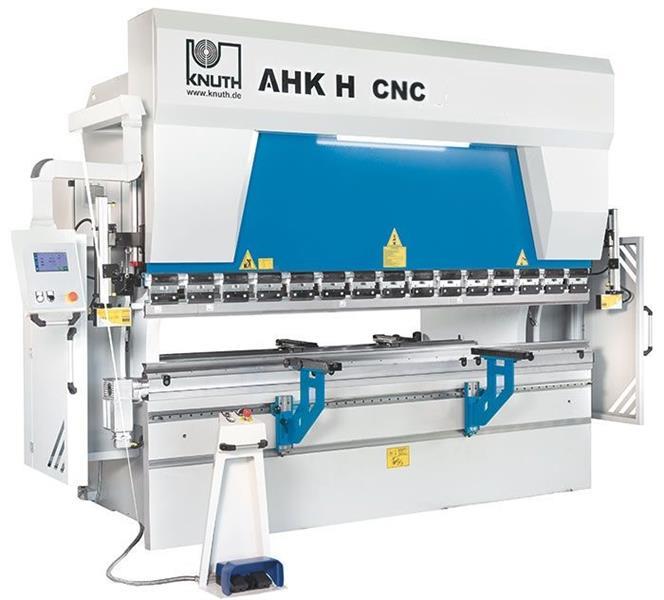

AHK H 30320 CNC Hidraulikus élhajlító

Leírás

Gépkeret és a prizma

- A gépkeret nagy pontosságú, stresszmentesített acélhegesztésből készül a legkorszerűbb 5 tengelyes marógépen megmunkálták egyetlen összeállításban a pontosabb hajlítás és a maximális megbízhatóság érdekében

- Az összes, húzóterhelésnek kitett alkatrészt gondosan gyártották és nagy sugárral tervezték meg, hogy kiküszöböljék a hegesztési repedések kockázatát

- A hajlító szerszám és az asztal úgy lett optimalizálva, hogy a deformációkat a lehető legkisebbre csökkentse

- Az összes komponenst modern festék- és szárítórendszerrel kezeltük, és két festékréteggel rendelkeznek, mindegyik réteg legalább 60 mikron vastagságú.

Munkaterület

- A nagy torok, a hosszú ütés és a keskeny asztal sok szabad helyet biztosít a komplex hajlítási szakaszok befogadására

- Minden gép tartalmaz egy kézi előfeszítő rendszert az asztal belsejében; opcionálisan kapható motoros változat, ez biztosítja a hajlító erők egyenletes eloszlását a pontos hajlítási szögek biztosítása érdekében a teljes munkadarab hosszán

Hidraulika

- Polírozott, kemény, krómozott dugattyúk mindkét hidraulikus hengeren 2 mikronos felületi érdességgel rendelkeznek, és garantálják a tömítés hosszú élettartamát.
- A munkahengert szilárd SAE 1040 anyagból kovácsolják
- Tökéletesen illesztett hidraulikus alkatrészek és mérőrendszerek biztosítják a munkahengerek pontos szinkronizálását

Hátsó mérőműszer

- Az ütköző hátsó nyomtávja a legfontosabb tényező a megmunkálási pontosság szempontjából, teljes hátsó nyomásmérő rendszer nagyon robusztus és tökéletesen alkalmas durva gyártási környezetre

- A lineáris vezetõket és a nagyméretû előfeszített gömbcsavarokat védőburkolattal vannak felszerelve, hogy még a legnehezebb környezeti körülmények között is zavartalanul működhessenek.
- A hátsó ütközők magasság állítása rendkívül pontos és elhelyezése kettős, sima futású lineáris vezetőkön történt meg

Első tartókarok

- Merev, lineáris vezető és gömbcsapágyak a maximális stabilitást és a könnyű elhelyezést garantálják
- Minden tartókar magasságba állítható, könnyen kezelhető és rendkívül erős

Hajlítószerszámok

- A Promecam (európai) szerszámtartók hajlítószerszámok széles választékát tartalmazzák
- Minden szerszám edzett és köszörült, és lehetővé teszi a pontos beállítást
- Kézi gyors működésű szorítórendszer a szerszámra szereléshez lerövidíti a szerszámváltási időket
- Biztonság és termelékenység

- A biztonsági funkciók a legújabb CE-előírásokon alapulnak
- A kézi AKAS lézerbiztonsági rendszer kiváló megbízhatóságáról és funkcionalitásáról ismert, a könnyű függönyökre jellemző korlátozások nélkül

Alapfelszereltség:

- Cybelec Érintse meg a 8 2D vezérlőt
- X tengelyes hátsó ütköző szervómotorral
- Alsó asztal kézi előfeszítés
- Kézi akas lézerbiztonság LC II M FMSC biztonsági rendszer
- 2 elülső tartókar a lineáris vezetőkön mozog
- Lábpedál e-stop kapcsolóval
- Kezelési útmutató angol nyelven
- Egy európai típusú felső szerszám H = 67 mm
- Európai típusú 4V alsó szerszám: 60x60 mm
- 2 állítható magasságú hátsó tartókar
- Európai szerszámbefogó rendszer

Opcionális tegelyek:

- 3+1: Y1,Y1,X+V

- 4+1: Y1,Y2,X,R,+V

- 6+1: Y1,Y2,X,R,Z1,Z2,+V

- 8+1: Y1,Y2,X1,X2,R1,R2,Z1,Z2,+V

- Opcionális DELEM 6 illetve 8 tengelyes vezérlések

Videók

Paraméterek

Gép típus AHK H 30320 CNC Hidraulikus élhajlító
Cikkszám K-182607
Hajlítási mód prizmában / lengő pengével ( prizmatic/folding machine) Prizmában
Vezérlés ( Controller) Cybelec Touch 8 2D control vezérlés
Hajlító hossz (bending lenght) 3100 mm
Felső penge löket (Top beam stroke) 365 mm
Nyomó erő hajlításhoz (bending force) 320 t
Hátsó ütköző löket ( rear stop) 750 mm
Oszlopok közötti távolság ( distance between colums) 2600 mm
Oszlopok közötti távolság ( distance between coluns) 2600 mm
Torok mélység ( Throat ) 510 mm
Torok mélység ( Troat ) 510 mm
Hajlítási sebesség (bending speed) 9 mm/sec
Gyorsmenet ( rapid feed) 100 mm/sec
Visszahúzási sebesség ( return speed) 90 mm/sec
Olaj tartály (Oil tank) 350 L
Főmotor teljesítmény / fesz. (headstock / spindle motor) 30 kW
Gép hossz (L=Machine lenght) 4000 mm
Gép szélesség (W=Machine widht) 2250 mm
Gép magasság (H=Machine height) 3200 mm
Gép súly (machine weight) 15000 kg
