Leírás és Paraméterek
Gépkeret
- A gépkeret precízen megmunkált, stressztűrő hegesztéssel készült, merev hajlító egységgel és mindkét oldalon hidraulikus hengerekkel
- Nagy munkatér és keskeny asztal biztosítja az elegendően nagy munkaterületet a komplex hajlításokhoz
Hidraulika
- A hidraulikus egység a gépkeret felső részére került, mely helytakarékos és növeli a szerkezeti merevséget
- Precíz pozicionálás, melyet egy torziós tengely biztosít, ami összeköti mindkét henger maximális - mélység érzékelőjét
Elülső támasztókarok
- Állítható magasságú erős támasztókarok
- Határolók segítik a munkadarab pozicionálását
Hajlítószerszámok
- Promecam szerszámbefogók, melyek hajlítószerszámok széles spektrumát teszik elérhetővé
- Manuális gyorszáras szerszámrögzítő rendszer rövidíti le a szerszámcserét
- 4 prizma melyekkel a berendezés sokféle munkadarabot képes megmunkálni
Biztonság és produktivitás
- CE szabványoknak megfelelő biztonsági funkciók
- Biztonsági lézersorompó a munkaterület körül
Vezérlés
- Minden adatbevitel könnyen elvégezhető az érintőképernyőn keresztül
- Manuális módban minden tengely motorizáltan működtethető, a beállítási paraméterek a kijelzőn jelennek meg
- Félautomata módban a korábbi beállítások kiválaszthatóak
- Automata módban a pozícionálás automatikusan működik
- Minden tárhely 500 beállítást képes megjegyezni
- Tengelypozíció a kijelző kikapcsolt állapotában kezelhető
- A berendezés rendelkezik USB csatlakozóval és hálózati csatlakozási lehetőséggel
Hátsó ütköző
- A pontos megmunkálás alapfeltétele a stabil, NC vezérelt hátsó ütköző
- Csúszóvezetékek és nagy méretű előfeszített golyósorsók, melyek alacsony karbantartási igényűek és nagyon erősek
- A motorizált R tengely leegyszerűsíti a magassági megállító beállítását
- Oldalsó pozícionálás a kiváló csúszóvezetékeken
Alapfelszereltség
- Weintek 7” NC vezérlő
- Motorizált hátsó ütközők az X és R tengelyen
- Európai szabványú felső szerszám (H=67mm)
- Európai szabványú alsó szerszám (4V)
- 2 darab elülső csúszó támasztókar
- Biztonsági fénysorompó
- Lábpedál vészleállítóval
- Felhasználói kézikönyv angol nyelven
- A gépkeret precízen megmunkált, stressztűrő hegesztéssel készült, merev hajlító egységgel és mindkét oldalon hidraulikus hengerekkel
- Nagy munkatér és keskeny asztal biztosítja az elegendően nagy munkaterületet a komplex hajlításokhoz
Hidraulika
- A hidraulikus egység a gépkeret felső részére került, mely helytakarékos és növeli a szerkezeti merevséget
- Precíz pozicionálás, melyet egy torziós tengely biztosít, ami összeköti mindkét henger maximális - mélység érzékelőjét
Elülső támasztókarok
- Állítható magasságú erős támasztókarok
- Határolók segítik a munkadarab pozicionálását
Hajlítószerszámok
- Promecam szerszámbefogók, melyek hajlítószerszámok széles spektrumát teszik elérhetővé
- Manuális gyorszáras szerszámrögzítő rendszer rövidíti le a szerszámcserét
- 4 prizma melyekkel a berendezés sokféle munkadarabot képes megmunkálni
Biztonság és produktivitás
- CE szabványoknak megfelelő biztonsági funkciók
- Biztonsági lézersorompó a munkaterület körül
Vezérlés
- Minden adatbevitel könnyen elvégezhető az érintőképernyőn keresztül
- Manuális módban minden tengely motorizáltan működtethető, a beállítási paraméterek a kijelzőn jelennek meg
- Félautomata módban a korábbi beállítások kiválaszthatóak
- Automata módban a pozícionálás automatikusan működik
- Minden tárhely 500 beállítást képes megjegyezni
- Tengelypozíció a kijelző kikapcsolt állapotában kezelhető
- A berendezés rendelkezik USB csatlakozóval és hálózati csatlakozási lehetőséggel
Hátsó ütköző
- A pontos megmunkálás alapfeltétele a stabil, NC vezérelt hátsó ütköző
- Csúszóvezetékek és nagy méretű előfeszített golyósorsók, melyek alacsony karbantartási igényűek és nagyon erősek
- A motorizált R tengely leegyszerűsíti a magassági megállító beállítását
- Oldalsó pozícionálás a kiváló csúszóvezetékeken
Alapfelszereltség
- Weintek 7” NC vezérlő
- Motorizált hátsó ütközők az X és R tengelyen
- Európai szabványú felső szerszám (H=67mm)
- Európai szabványú alsó szerszám (4V)
- 2 darab elülső csúszó támasztókar
- Biztonsági fénysorompó
- Lábpedál vészleállítóval
- Felhasználói kézikönyv angol nyelven

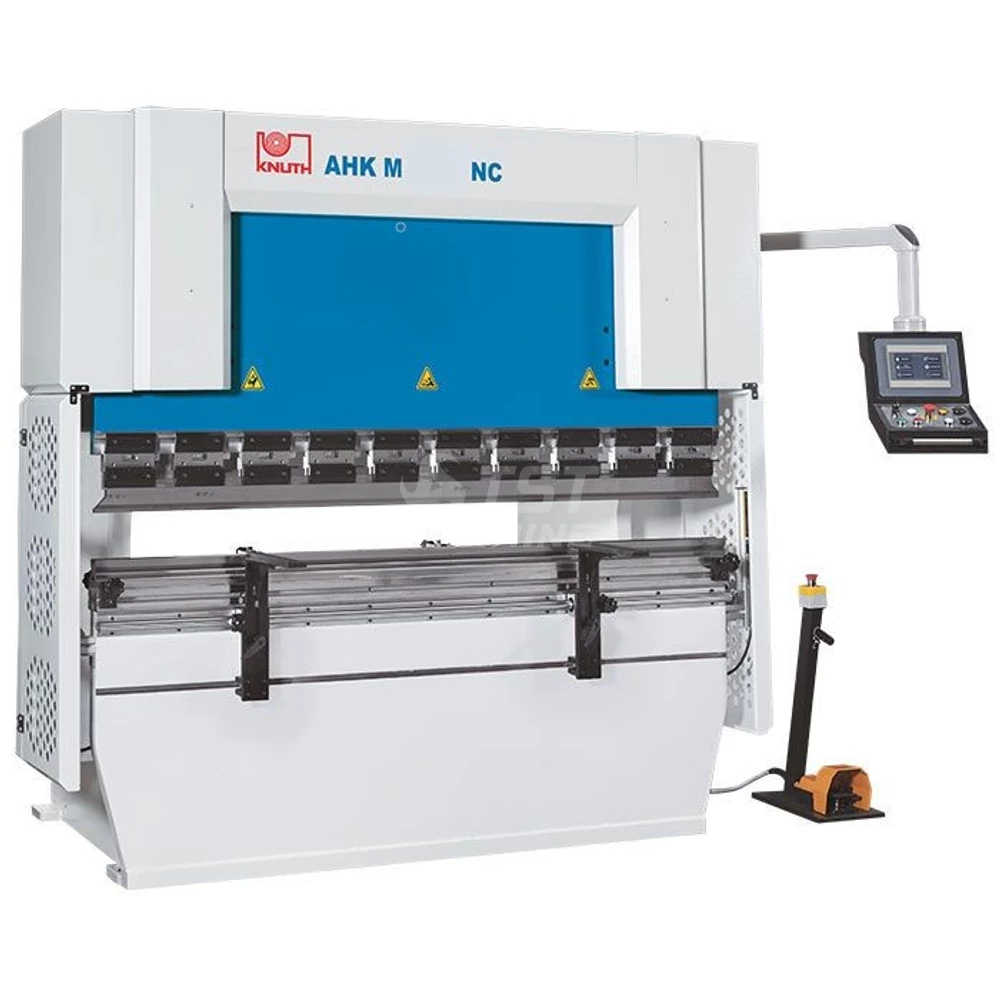

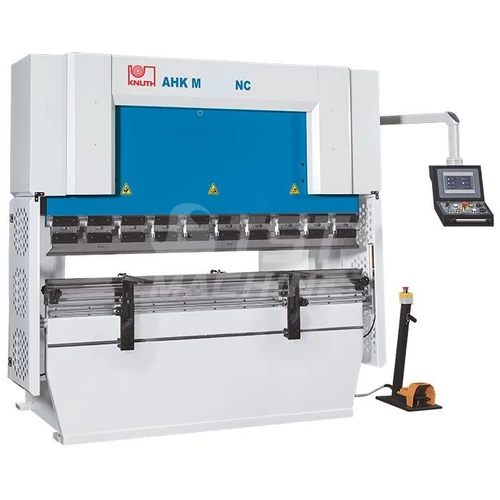

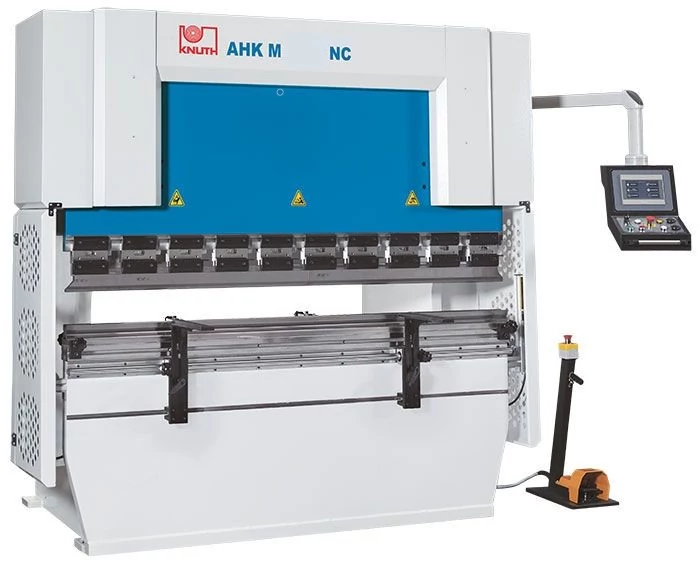

| Gép típus | AHK M 1540 NC hidraulikus élhajlító |
| Cikkszám | 182641 |
| Vezérlés ( Controller) | Weintek 7" NC |
| Hajlító hossz (bending lenght) | 1550 mm |
| Nyomó erő hajlításhoz (bending force) | 40 t |
| Hátsó ütköző löket ( rear stop) | 600 mm |
| Oszlopok közötti távolság ( distance between colums) | 1260 mm |
| Torok mélység ( Throat ) | 320 mm |
| Hajlítási sebesség (bending speed) | 10 mm/sec |
| Gyorsmenet ( rapid feed) | 90 mm/sec |
| Löket (Stroke) | 160 mm |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 6.5 |
| Gép hossz (L=Machine lenght) | 1700 mm |
| Gép szélesség (W=Machine widht) | 1600 mm |
| Gép magasság (H=Machine height) | 2230 mm |
| Gép súly (machine weight) | 3450 kg |
