Leírás és Paraméterek
Gépkeret és prizma
- A gépkeret precízen megmunkált, stressztűrő hegesztéssel rendelkezik
- Ez a gépkeret egyedülálló módon, egy 5 tengelyes megmunkálógéppel készült, egy munkafolyamat alatt, a nagyobb precizitásért és megbízhatóságért
- Az összes, húzóterhelésnek kitett alkatrészt gondosan gyártották és nagy sugárral tervezték meg, hogy kiküszöböljék a hegesztési repedések kockázatát
- A medve és az asztal úgy lett optimalizálva, hogy csökkentsék a deformációt
- Optimális függőleges adagolókapacitást segítő vezetők, csapágyazás és tömítések
- Az összes alkatrész két réteg festést kapott, rétegenként legalább 60 mikronos vastagságban
Megmunkálási terület
- Nagy torok és keskeny asztal biztosít elegendő helyet a komplex hajlítási szakaszok befogadására.
Asztal előfeszítés
- Minden gép rendelkezik manuális asztal előfeszítő funkcióval, a motorizált asztal előfeszítés opcionálisan elérhető
- Egyenletesen elosztott hajlítási erők biztosítják a precíz hajlítási szögeket a munkadarab teljes hosszán
Hidraulika
- Polírozott, edzett, krómozott hengerek, melyek két mikronos felületi megmunkálással rendelkeznek a hosszú élettartamért
- A hengerekek merev SAE 1040 es anyagból készültek
- Tökéletesen megmunkált hengerek és mérőrendszerek biztosítják a szinkronizált mozgást
Hátsó ütköző
- Az élhajlító gép hátsó ütközője a precíz megmunkálás alapköve
- A teljes alkatrész nagyon robusztus és ideális a nehéz megmunkálási környezetekhez
- Csúszóvezetékek és előfeszített golyósorsók, védőburkolat mögött
- A hátsó ütköző megfogókörmeinek pontos magasságállítása
- Pozícionálás a lágyan mozgó csúszóvezetékeken
Elülső támasztókarok
- A híd merev csúszóvezetékei és golyós csapágyai biztosítják a maximális stabilitást és könnyű pozícionálhatóságot
- Minden kar magasságában állítható, könnyen kezelhető és különösen erős
Hajlító szerszámok
- Promecam szerszámbefogók a hajlítószerszámok széles spektrumával
- Minden szerszám edzett és pontosan illeszkedik
- Manuális gyorszáras szerszámrögzítő rendszer rövidíti le a szerszámcserét
Biztonság és produktivitás
- CE megfelelősségű biztonság
- Manuális AKAS Lézer Biztonsági rendszer, mely tartós és kiválóan használható
Alapfelszereltség
- Delem 52 T 2D vezérlő
- X tengelyes hátsó ütköző szervo motorral
- Manuális asztal előfeszítés
- Gyorszáras szerszámrögzítő rendszer
- Manuális AKAS Lézer biztonsági rendszer (LC II M FMSC)
- Biztonsági fénysorompó
- Európai szabványú megmunkálófej (H=67mm)
- A két elülső támasztókar csúszóvezetékeken fut
- Lábpedál vészleállító funkcióval
- Európai szabványú alsó szerszám 4V H: 60x60mm
- 2 állásban állítható hátsó megfogóköröm rendszer
- Európai szabványú szerszámbefogó rendszer
- Felhasználói kézikönyv angol nyelven
Opcionális tengelyek:
- 3+1: Y1,Y1,X+V
- 4+1: Y1,Y2,X,R,+V
- 6+1: Y1,Y2,X,R,Z1,Z2,+V
- 8+1: Y1,Y2,X1,X2,R1,R2,Z1,Z2,+V
- Opcionális DELEM 6 illetve 8 tengelyes vezérlések
- A gépkeret precízen megmunkált, stressztűrő hegesztéssel rendelkezik
- Ez a gépkeret egyedülálló módon, egy 5 tengelyes megmunkálógéppel készült, egy munkafolyamat alatt, a nagyobb precizitásért és megbízhatóságért
- Az összes, húzóterhelésnek kitett alkatrészt gondosan gyártották és nagy sugárral tervezték meg, hogy kiküszöböljék a hegesztési repedések kockázatát
- A medve és az asztal úgy lett optimalizálva, hogy csökkentsék a deformációt
- Optimális függőleges adagolókapacitást segítő vezetők, csapágyazás és tömítések
- Az összes alkatrész két réteg festést kapott, rétegenként legalább 60 mikronos vastagságban
Megmunkálási terület
- Nagy torok és keskeny asztal biztosít elegendő helyet a komplex hajlítási szakaszok befogadására.
Asztal előfeszítés
- Minden gép rendelkezik manuális asztal előfeszítő funkcióval, a motorizált asztal előfeszítés opcionálisan elérhető
- Egyenletesen elosztott hajlítási erők biztosítják a precíz hajlítási szögeket a munkadarab teljes hosszán
Hidraulika
- Polírozott, edzett, krómozott hengerek, melyek két mikronos felületi megmunkálással rendelkeznek a hosszú élettartamért
- A hengerekek merev SAE 1040 es anyagból készültek
- Tökéletesen megmunkált hengerek és mérőrendszerek biztosítják a szinkronizált mozgást
Hátsó ütköző
- Az élhajlító gép hátsó ütközője a precíz megmunkálás alapköve
- A teljes alkatrész nagyon robusztus és ideális a nehéz megmunkálási környezetekhez
- Csúszóvezetékek és előfeszített golyósorsók, védőburkolat mögött
- A hátsó ütköző megfogókörmeinek pontos magasságállítása
- Pozícionálás a lágyan mozgó csúszóvezetékeken
Elülső támasztókarok
- A híd merev csúszóvezetékei és golyós csapágyai biztosítják a maximális stabilitást és könnyű pozícionálhatóságot
- Minden kar magasságában állítható, könnyen kezelhető és különösen erős
Hajlító szerszámok
- Promecam szerszámbefogók a hajlítószerszámok széles spektrumával
- Minden szerszám edzett és pontosan illeszkedik
- Manuális gyorszáras szerszámrögzítő rendszer rövidíti le a szerszámcserét
Biztonság és produktivitás
- CE megfelelősségű biztonság
- Manuális AKAS Lézer Biztonsági rendszer, mely tartós és kiválóan használható
Alapfelszereltség
- Delem 52 T 2D vezérlő
- X tengelyes hátsó ütköző szervo motorral
- Manuális asztal előfeszítés
- Gyorszáras szerszámrögzítő rendszer
- Manuális AKAS Lézer biztonsági rendszer (LC II M FMSC)
- Biztonsági fénysorompó
- Európai szabványú megmunkálófej (H=67mm)
- A két elülső támasztókar csúszóvezetékeken fut
- Lábpedál vészleállító funkcióval
- Európai szabványú alsó szerszám 4V H: 60x60mm
- 2 állásban állítható hátsó megfogóköröm rendszer
- Európai szabványú szerszámbefogó rendszer
- Felhasználói kézikönyv angol nyelven
Opcionális tengelyek:
- 3+1: Y1,Y1,X+V
- 4+1: Y1,Y2,X,R,+V
- 6+1: Y1,Y2,X,R,Z1,Z2,+V
- 8+1: Y1,Y2,X1,X2,R1,R2,Z1,Z2,+V
- Opcionális DELEM 6 illetve 8 tengelyes vezérlések

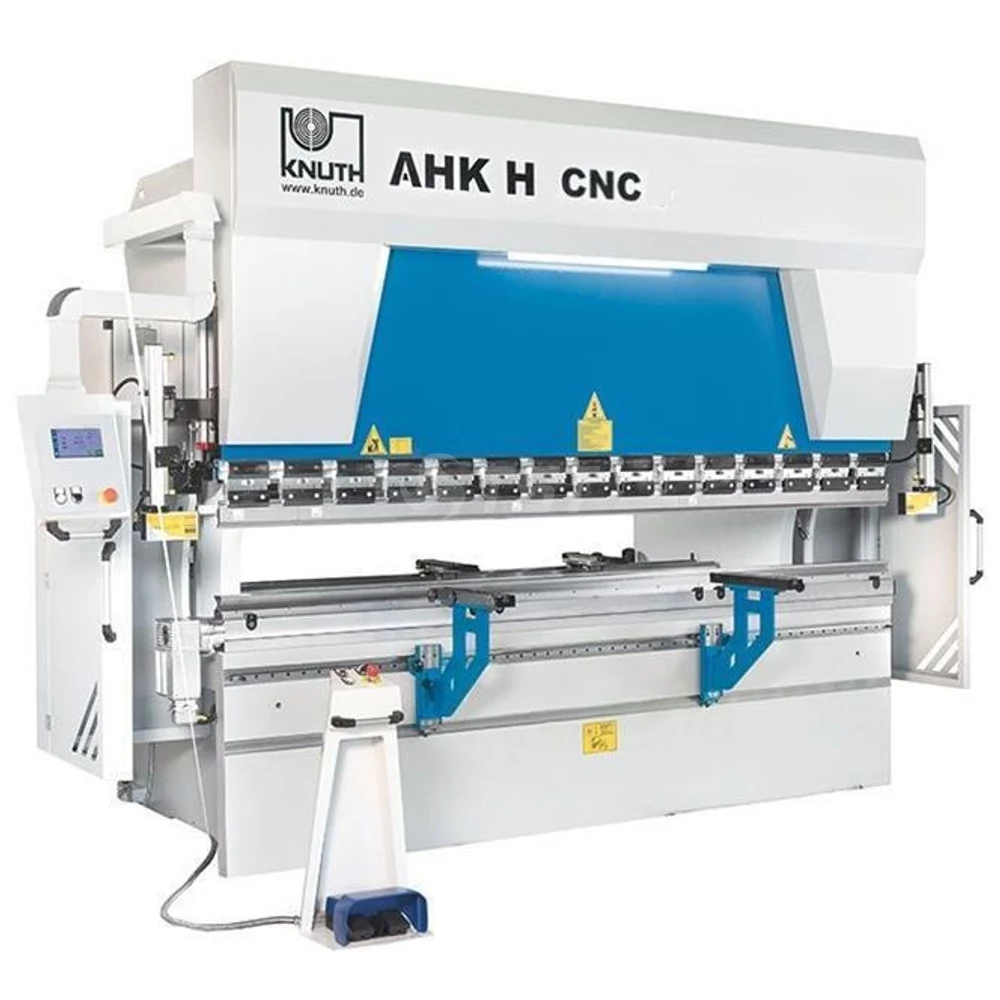

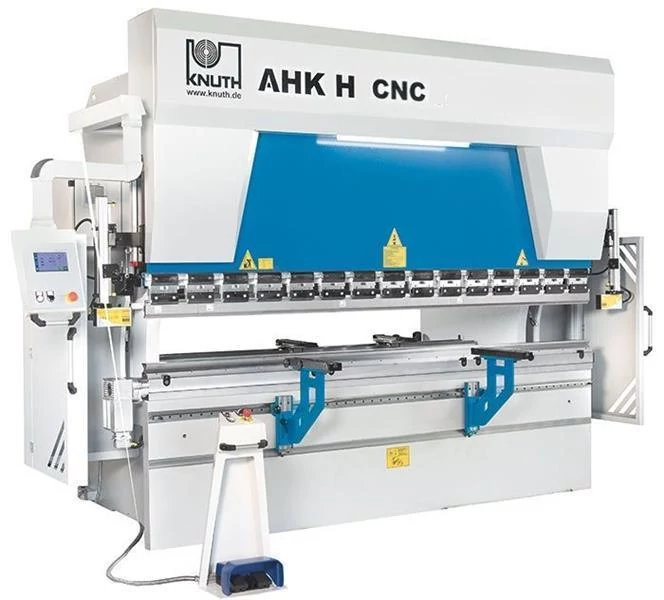

Gép típus | AHK H 26100 CNC Hidraulikus élhajlító |
Cikkszám | K-182602 |
Asztal szélesség (Table width) | 108 mm |
Hajlítási mód prizmában / lengő pengével ( prizmatic/folding machine) | Prizmában |
Vezérlés ( Controller) | Delem 53 T 2D |
Hajlító hossz (bending lenght) | 2600 mm |
Nyomó erő hajlításhoz (bending force) | 100 t |
Hátsó ütköző löket ( rear stop) | 500 mm |
Oszlopok közötti távolság ( distance between colums) | 2200 mm |
Torok mélység ( Throat ) | 410 mm |
Hajlítási sebesség (bending speed) | 10 mm/sec |
Gyorsmenet ( rapid feed) | 130 mm/sec |
Löket (Stroke) | 265 mm |
Visszahúzási sebesség ( return speed) | 110 mm/sec |
Olaj tartály (Oil tank) | 100 L |
Főmotor teljesítmény / fesz. (headstock / spindle motor) | 11 kW |
Gép hossz (L=Machine lenght) | 3450 mm |
Gép szélesség (W=Machine widht) | 1900 mm |
Gép magasság (H=Machine height) | 2710 mm |
Gép súly (machine weight) | 6700 kg |
