Név: | Csúcs távolság ( center width): | Ágy felett elforduló átmérő: | Ár: | Kosárba |

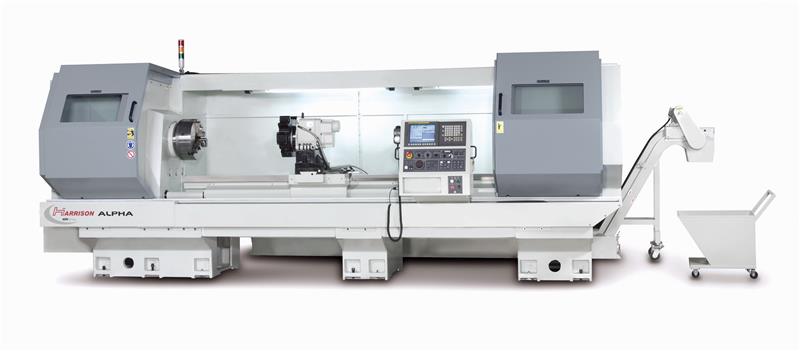

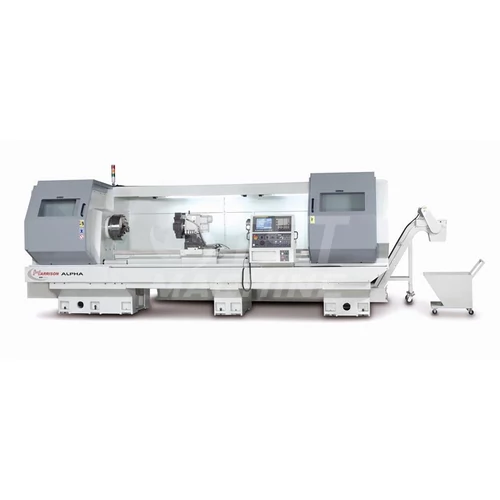

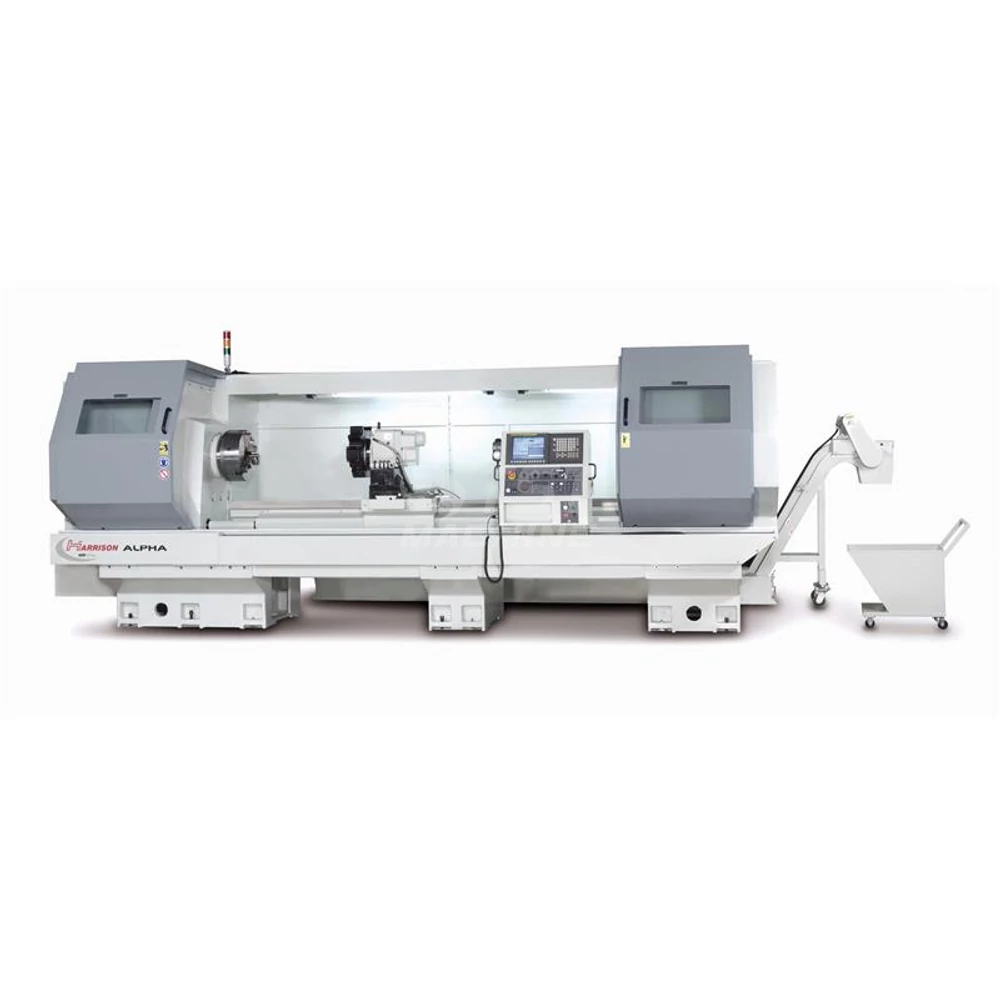

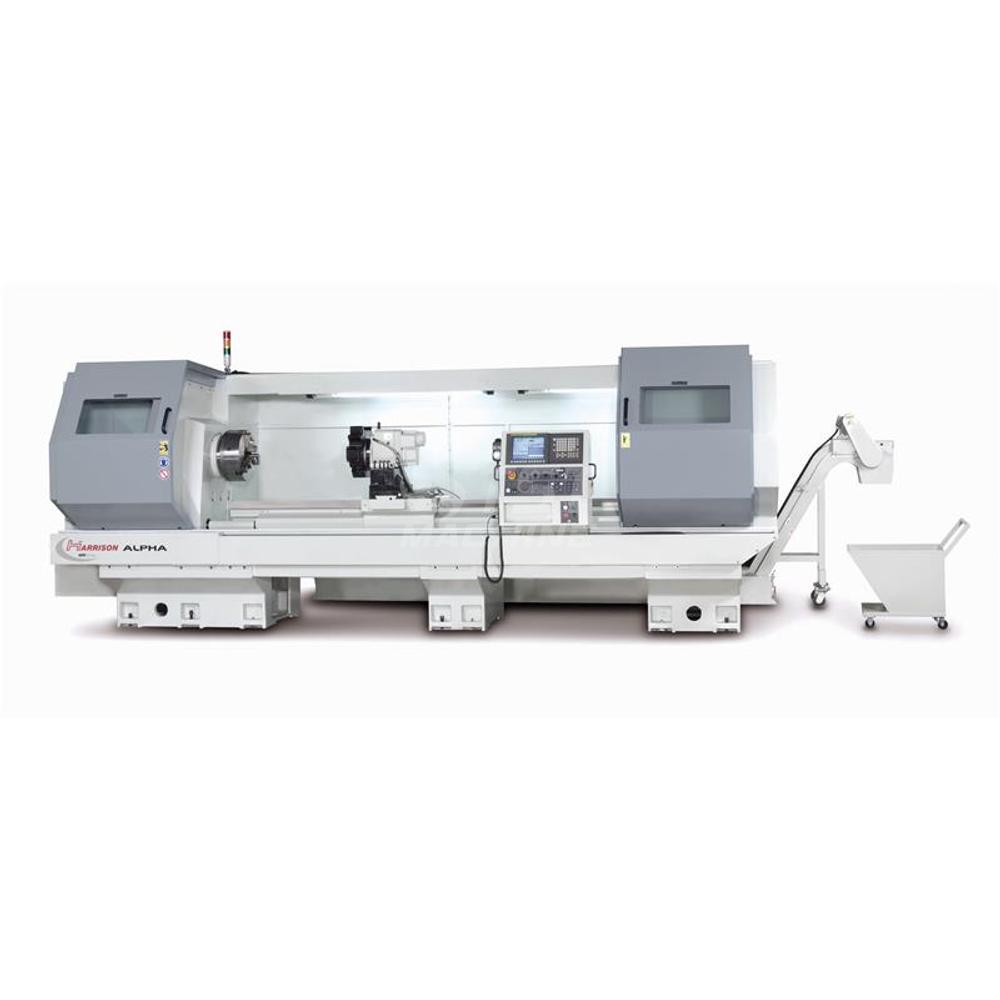

Alpha 1660 XS-1500 Manual CNC esztergagép
|
1500 mm
|
660 mm
|
||
Alpha 1660 XS-2000 Manual CNC esztergagép
|
2000 mm
|
0 mm
|
94.000 € + ÁFA
|
|
Alpha 1660 XS-3000 Manual CNC esztergagép
|
3000 mm
|
0 mm
|
105.000 € + ÁFA
|
|
Alpha 1660 XS-4000 Manual CNC esztergagép
|
4000 mm
|
0 mm
|
115.000 € + ÁFA
|
|
Alpha 1660 XS-5000 Manual CNC esztergagép
|
5000 mm
|
0 mm
|
150.000 € + ÁFA
|
|
Alpha 1660 XS-6000 Manual CNC esztergagép
|
6000 mm
|
0 mm
|
194.000 € + ÁFA
|
Leírás és Paraméterek
Az alapgép:
D 600mm ágy felett / D454 mm szán felett elforduló átmérővel
L 1500 mm-es csúcstávolsággal
opcionálisan:
L=2000mm / 3000mm / 4000mm / 5000mm / 6000 mm-es csúcstávolsággal
D 105 mm orsóáteresztéssel kerül szállításra.
A Colchester szakemberei által tovább fejlesztett FANUC 0i TD Manual / CNC vezérlés 4 féle programozási lehetőséget kínál:
1, Alpha System ( kézi mód) :
saját szakembereink által kifejlesztett szoftver segítségével a gép termelékenység triplájára , akár négyszeresére is növelhető . Miért ? mert egyszerű praktikus, helyszínen programozható, a legtöbb alap esztergálási feladat. Egyszerű ikonok, kérdés / felelet rendszer, érintő képernyő, egyetlen ISO kód használata nélkül.
2, Manual Guide „i” ( automata mód) :
Felhasználva a FANUC vezérlés méltán híres grafikus programozási lehetőségeit , szakembereink speciális ciklusokat alkottak, melyek CAD/CAM szoftverek színvonalát megközelítő minőségű szimuláció segítségével segítik a tökéletes alkatrész legyártását.
3, Alpha Link CAD/CAM szoftver (asztali programozás) :
A szerszámgép “tartozéka” az Alpha Link CAD/CAM szoftver is, mely egy Windows alapú, offline programozói környezet. A program segítségével a szerszámgéptől távol, minden egyéb megkötés nélkül készíthetők programok, melyeket csak át kell tölteni a szerszámgépre és az ellenőrzés után már futtatható is az így előkészített program.
4, Klasszikus ISO programozás :
Szeretné legyártani egy másik Fanuc vezérléssel működő gépen futó programját. Nem gond !Egy kapcsoló segítségével kiválasztató a standard DIN/ISO programnyelvű üzemmód.
Alaptartozékok:
- kézi szegnyereg
- elektromosan reteszelt tokmányvédő burkolat
- elektromosan reteszelt munkatér ajtó és burkolat a CE szabványoknak megfelelően
- sínvezetéken mozgó kezelőkonzol
- munkatér világítás
- hűtőfolyadék rendszer
- automatikus szán és golyósorsó kenőrendszer
- kihúzható forgácstálca
- alapozó készlet
- kezelő szerszámok
- angol nyelvű kezelési utasítás, alkatrész katalógus, mérési jegyzőkönyv
- Fanuc Oi TD CNC vezérlés, 10,4”-os színes érintő kijelzővel,
- MDI kezelőpanel
- AlphaLink (CAD/CAM) és manual guide üzemmód
- AlphaLink for Windows sotftware, 5 m-es RS232 kábellel
Opciók:
Tokmányok kézi és gépi működtetéssel
Síktárcsák
Gyorscserélős késtartók és betétek
8 állású VDI 40 revolverfej szerszámtartókkal
Hidraulikus szegnyereg
Furatkéstartók
Álló és futóbábok
Forgácskihordó
D 600mm ágy felett / D454 mm szán felett elforduló átmérővel
L 1500 mm-es csúcstávolsággal
opcionálisan:
L=2000mm / 3000mm / 4000mm / 5000mm / 6000 mm-es csúcstávolsággal
D 105 mm orsóáteresztéssel kerül szállításra.
A Colchester szakemberei által tovább fejlesztett FANUC 0i TD Manual / CNC vezérlés 4 féle programozási lehetőséget kínál:
1, Alpha System ( kézi mód) :
saját szakembereink által kifejlesztett szoftver segítségével a gép termelékenység triplájára , akár négyszeresére is növelhető . Miért ? mert egyszerű praktikus, helyszínen programozható, a legtöbb alap esztergálási feladat. Egyszerű ikonok, kérdés / felelet rendszer, érintő képernyő, egyetlen ISO kód használata nélkül.
2, Manual Guide „i” ( automata mód) :
Felhasználva a FANUC vezérlés méltán híres grafikus programozási lehetőségeit , szakembereink speciális ciklusokat alkottak, melyek CAD/CAM szoftverek színvonalát megközelítő minőségű szimuláció segítségével segítik a tökéletes alkatrész legyártását.
3, Alpha Link CAD/CAM szoftver (asztali programozás) :
A szerszámgép “tartozéka” az Alpha Link CAD/CAM szoftver is, mely egy Windows alapú, offline programozói környezet. A program segítségével a szerszámgéptől távol, minden egyéb megkötés nélkül készíthetők programok, melyeket csak át kell tölteni a szerszámgépre és az ellenőrzés után már futtatható is az így előkészített program.
4, Klasszikus ISO programozás :
Szeretné legyártani egy másik Fanuc vezérléssel működő gépen futó programját. Nem gond !Egy kapcsoló segítségével kiválasztató a standard DIN/ISO programnyelvű üzemmód.
Alaptartozékok:
- kézi szegnyereg
- elektromosan reteszelt tokmányvédő burkolat
- elektromosan reteszelt munkatér ajtó és burkolat a CE szabványoknak megfelelően
- sínvezetéken mozgó kezelőkonzol
- munkatér világítás
- hűtőfolyadék rendszer
- automatikus szán és golyósorsó kenőrendszer
- kihúzható forgácstálca
- alapozó készlet
- kezelő szerszámok
- angol nyelvű kezelési utasítás, alkatrész katalógus, mérési jegyzőkönyv
- Fanuc Oi TD CNC vezérlés, 10,4”-os színes érintő kijelzővel,
- MDI kezelőpanel
- AlphaLink (CAD/CAM) és manual guide üzemmód
- AlphaLink for Windows sotftware, 5 m-es RS232 kábellel
Opciók:
Tokmányok kézi és gépi működtetéssel
Síktárcsák
Gyorscserélős késtartók és betétek
8 állású VDI 40 revolverfej szerszámtartókkal
Hidraulikus szegnyereg
Furatkéstartók
Álló és futóbábok
Forgácskihordó
Gép típus | Alpha 1660 XS-1500 Manual CNC esztergagép |
Cikkszám | C-Alpha 1660 XS-1500 |
Tokmány átmérője ( Chuck size) | 400 mm |
Főorsó furat | 105 mm |
Főorsó végződés/belső kúp (spindle mount/taper ) | Camlock D1-11 |
Szegnyereg hüvely átmérő (talstock quill diam.) | 105 mm |
Szegnyereg belső kúp (tailstock taper) | MT 6 |
Keresztirányú előtolás ( X cross-slide feed) | 5000 mm/min |
Hosszirányú előtolás (Z longitudinal feed ) | 5000 mm/min |
Gyorsmenet X (Rapid X) | 8 m/min |
Gyorsmenet Z (Rapid Z) - m/min | 10 m/min |
Revolver fej állások száma (turret tool station) | 4 db |
Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
Vezérlés típusa (CNC Controller) | Fagor 8055TC |
Gép hossz (L=Machine lenght) | 2500 mm |
Gép szélesség (W=Machine widht) | 2250 mm |
Gép magasság (H=Machine height) | 2250 mm |
Gép súly (machine weight) | 4500 kg |
