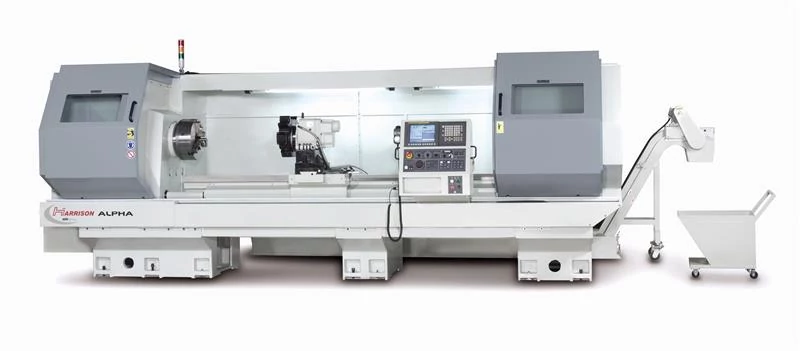

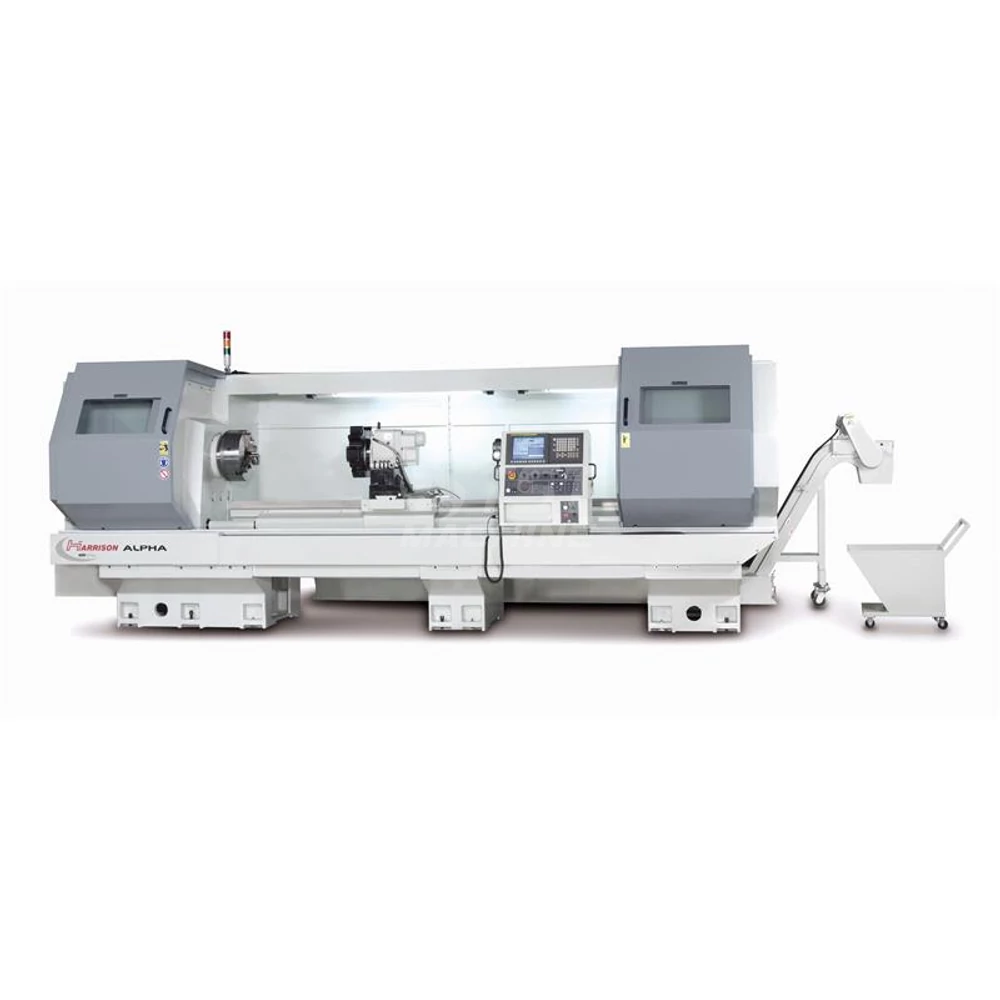

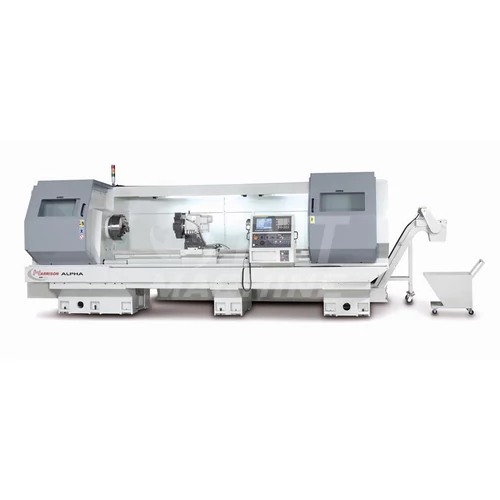

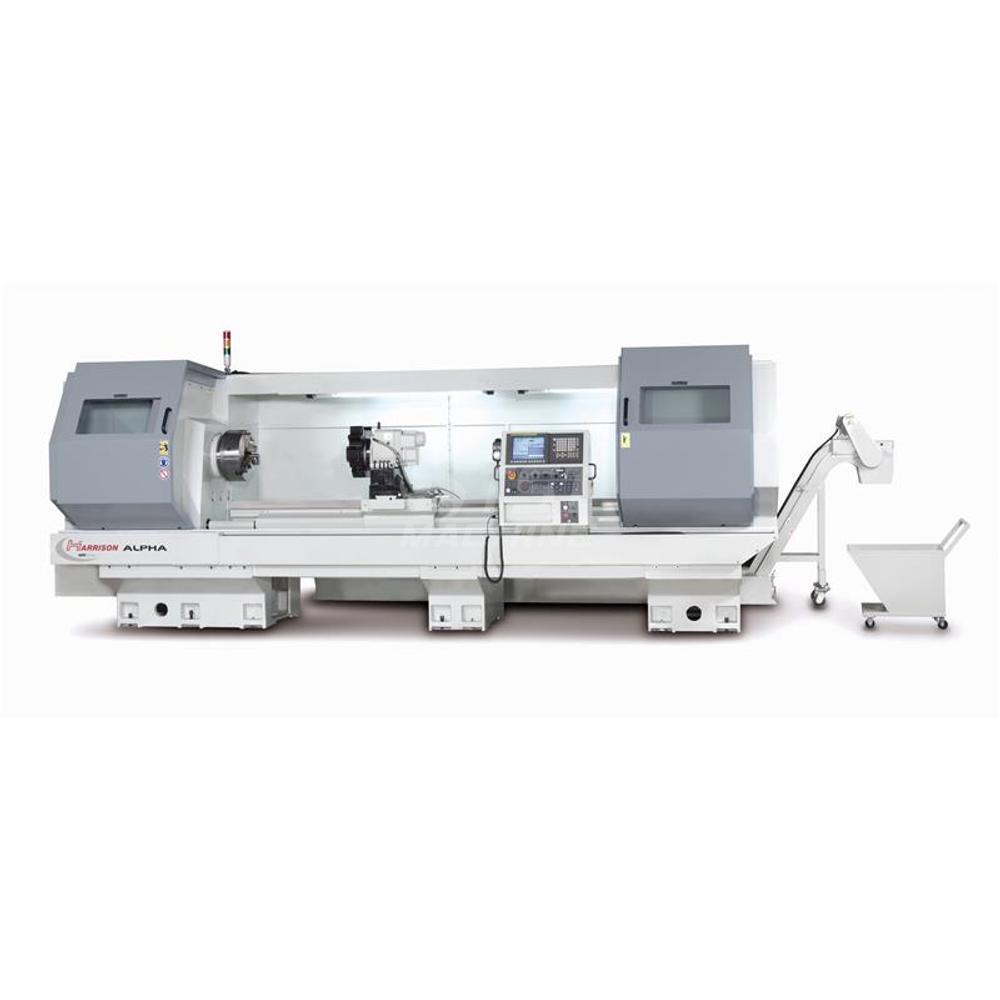

Alpha 1760 XS-1500 Manual CNC esztergagép
Leírás és Paraméterek
Az alapgép:
D 760mm ágy felett / D556 mm szán felett elforduló átmérővel
L 1500 mm-es csúcstávolsággal
opcionálisan:
L=2000mm / 3000mm / 4000mm / 5000mm / 6000 mm-es csúcstávolsággal
D 105 mm orsóáteresztéssel kerül szállításra.
A Colchester szakemberei által tovább fejlesztett FANUC 0i TD Manual / CNC vezérlés 4 féle programozási lehetőséget kínál:
1, Alpha System ( kézi mód) :
saját szakembereink által kifejlesztett szoftver segítségével a gép termelékenység triplájára , akár négyszeresére is növelhető . Miért ? mert egyszerű praktikus, helyszínen programozható, a legtöbb alap esztergálási feladat. Egyszerű ikonok, kérdés / felelet rendszer, érintő képernyő, egyetlen ISO kód használata nélkül.
2, Manual Guide „i” ( automata mód) :
Felhasználva a FANUC vezérlés méltán híres grafikus programozási lehetőségeit , szakembereink speciális ciklusokat alkottak, melyek CAD/CAM szoftverek színvonalát megközelítő minőségű szimuláció segítségével segítik a tökéletes alkatrész legyártását.
3, Alpha Link CAD/CAM szoftver (asztali programozás) :
A szerszámgép “tartozéka” az Alpha Link CAD/CAM szoftver is, mely egy Windows alapú, offline programozói környezet. A program segítségével a szerszámgéptől távol, minden egyéb megkötés nélkül készíthetők programok, melyeket csak át kell tölteni a szerszámgépre és az ellenőrzés után már futtatható is az így előkészített program.
4, Klasszikus ISO programozás :
Szeretné legyártani egy másik Fanuc vezérléssel működő gépen futó programját. Nem gond !Egy kapcsoló segítségével kiválasztató a standard DIN/ISO programnyelvű üzemmód.
Alaptartozékok:
- kézi szegnyereg
- elektromosan reteszelt tokmányvédő burkolat
- elektromosan reteszelt munkatér ajtó és burkolat a CE szabványoknak megfelelően
- sínvezetéken mozgó kezelőkonzol
- munkatér világítás
- hűtőfolyadék rendszer
- automatikus szán és golyósorsó kenőrendszer
- kihúzható forgácstálca
- alapozó készlet
- kezelő szerszámok
- angol nyelvű kezelési utasítás, alkatrész katalógus, mérési jegyzőkönyv
- Fanuc Oi TD CNC vezérlés, 10,4”-os színes érintő kijelzővel,
- MDI kezelőpanel
- AlphaLink (CAD/CAM) és manual guide üzemmód
- AlphaLink for Windows sotftware, 5 m-es RS232 kábellel
Opciók:
Tokmányok kézi és gépi működtetéssel
Síktárcsák
Gyorscserélős késtartók és betétek
8 állású VDI 40 revolverfej szerszámtartókkal
Hidraulikus szegnyereg
Furatkéstartók
Álló és futóbábok
Forgácskihordó
D 760mm ágy felett / D556 mm szán felett elforduló átmérővel
L 1500 mm-es csúcstávolsággal
opcionálisan:
L=2000mm / 3000mm / 4000mm / 5000mm / 6000 mm-es csúcstávolsággal
D 105 mm orsóáteresztéssel kerül szállításra.
A Colchester szakemberei által tovább fejlesztett FANUC 0i TD Manual / CNC vezérlés 4 féle programozási lehetőséget kínál:
1, Alpha System ( kézi mód) :
saját szakembereink által kifejlesztett szoftver segítségével a gép termelékenység triplájára , akár négyszeresére is növelhető . Miért ? mert egyszerű praktikus, helyszínen programozható, a legtöbb alap esztergálási feladat. Egyszerű ikonok, kérdés / felelet rendszer, érintő képernyő, egyetlen ISO kód használata nélkül.
2, Manual Guide „i” ( automata mód) :
Felhasználva a FANUC vezérlés méltán híres grafikus programozási lehetőségeit , szakembereink speciális ciklusokat alkottak, melyek CAD/CAM szoftverek színvonalát megközelítő minőségű szimuláció segítségével segítik a tökéletes alkatrész legyártását.
3, Alpha Link CAD/CAM szoftver (asztali programozás) :
A szerszámgép “tartozéka” az Alpha Link CAD/CAM szoftver is, mely egy Windows alapú, offline programozói környezet. A program segítségével a szerszámgéptől távol, minden egyéb megkötés nélkül készíthetők programok, melyeket csak át kell tölteni a szerszámgépre és az ellenőrzés után már futtatható is az így előkészített program.
4, Klasszikus ISO programozás :
Szeretné legyártani egy másik Fanuc vezérléssel működő gépen futó programját. Nem gond !Egy kapcsoló segítségével kiválasztató a standard DIN/ISO programnyelvű üzemmód.
Alaptartozékok:
- kézi szegnyereg
- elektromosan reteszelt tokmányvédő burkolat
- elektromosan reteszelt munkatér ajtó és burkolat a CE szabványoknak megfelelően
- sínvezetéken mozgó kezelőkonzol
- munkatér világítás
- hűtőfolyadék rendszer
- automatikus szán és golyósorsó kenőrendszer
- kihúzható forgácstálca
- alapozó készlet
- kezelő szerszámok
- angol nyelvű kezelési utasítás, alkatrész katalógus, mérési jegyzőkönyv
- Fanuc Oi TD CNC vezérlés, 10,4”-os színes érintő kijelzővel,
- MDI kezelőpanel
- AlphaLink (CAD/CAM) és manual guide üzemmód
- AlphaLink for Windows sotftware, 5 m-es RS232 kábellel
Opciók:
Tokmányok kézi és gépi működtetéssel
Síktárcsák
Gyorscserélős késtartók és betétek
8 állású VDI 40 revolverfej szerszámtartókkal
Hidraulikus szegnyereg
Furatkéstartók
Álló és futóbábok
Forgácskihordó
| Gép típus | Alpha 1760 XS-1500 Manual CNC esztergagép |
| Cikkszám | C-Alpha 1760 XS-1500 |
| Tokmány átmérője ( Chuck size) | 400 mm |
| Max. főorsó teljesítmény (Spindle motor) | 18.5 kW |
| Főorsó furat (hole/bore thrugh the spindel) | 105 mm |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 105 mm |
| Szegnyereg belső kúp (tailstock taper) | MT 6 |
| Keresztirányú előtolás ( X cross-slide feed) | 5000 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 5000 mm/min |
| Gyorsmenet X (Rapid X) | 8 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 10 m/min |
| Revolver fej állások száma (turret tool station) | 4 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
| Vezérlés típusa (CNC Controller) | Fagor 8055TC |
| Gép hossz (L=Machine lenght) | 3500 mm |
| Gép szélesség (W=Machine widht) | 2.25 mm |
| Gép magasság (H=Machine height) | 2.25 mm |
| Gép súly (machine weight) | 5000 kg |
