Leírás és Paraméterek
Általános bemutatás

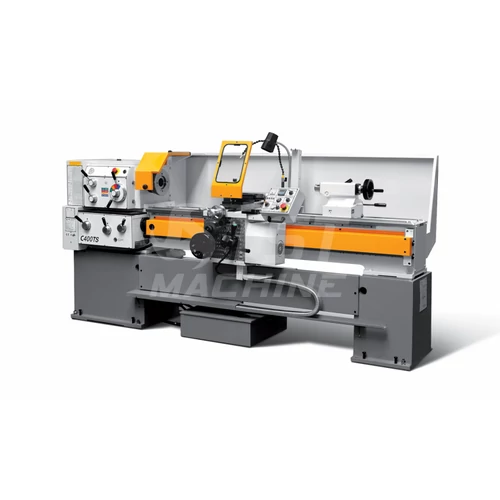

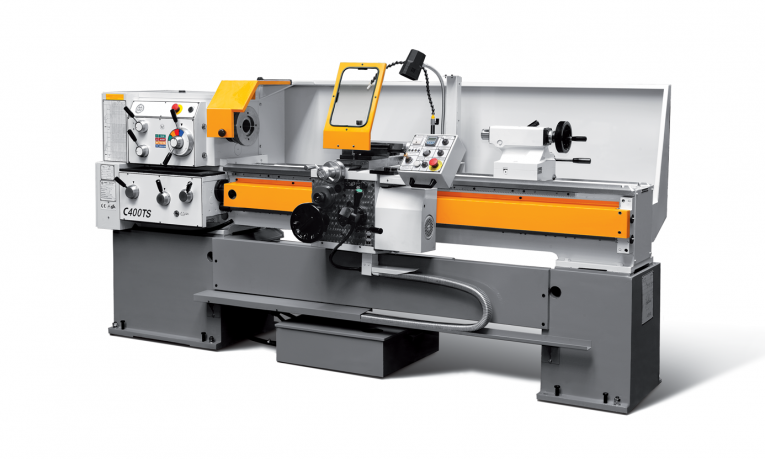

A C400 esztergasorozat széles körben ismert egyedi és kissorozatú gyártások
és oktatási intézmények meghatározó esztergagépe már évtizedek óta.
Felhasználható iskolai oktatás és próbagyártás területén
köszönhetően a széles tartozék választékának.
A gépek rendkívül megbízhatóak ,biztonságosak .
Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
-csúcsmagassággal,
-csúcstávolsággal,
-orsófurattal rendelhető
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, merev, magas szilárdságú kitűnő rezgéscsillapítású szürke öntvény .
Dupla prizmás edzett precízen köszörült vezetékrendszer .
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak
Orsószekrény:
Magas szilárdságú precízen előállított kitűnő rezgéscsillapítású szürke öntvény , mely alkalmas
mind nagysebességű megmunkálásra mind folyamatos nagy terhelés melletti igényes munkavégzésre .
A főorsó precízen csapágyazott ( SKF, NSK, FAG) , edzett köszörül.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alap tatozékok:
-Főorsó végződés DIN 55027
-Elektromos szekrény vezérlő panellel380V 3 fázis 50Hrz
-elektrodinamikus fék
-Hűtőrendszer
-géplámpa
-négyirányú gyorsmeneti kapcsoló( joystick)
-kivehető híd
-tokmány felfogató tárcsa d200 mm
-hátsó butkolat
-burkolt vonó és vezérorsó
-tokmány burkolat
-késtartó burkolat
-ékszíjak
-cserekerekek
-szintező talpak
-alapozó készlet
-álló csúcs a főorsóhoz
-orsó átalakító adapter
-4 állású késtartó kulccsal
-szegnyereg gyorsoldással
-tartozék doboz
-csúszó lapos csomagolás fóliával
-kezelési leírás angol nyelven
-sztenderd festés
-3 pofás tokmány ( opció)
-digitális útmérő rendszer üveglécekkel (opció)
Rendelhető hosszak:
- 750 mm ( alap kivitel)
- 1000 mm (opció)
- 1500 mm (opció)
Rendelhető tartozékok:
-3 pofás tokmány ( több méretben)
-4 pofás tokmány
-4 pofás síktárcsa
-Álló báb
-Futó báb
-kúpesztergáló készülék
-menetóra
-eszeterga szíív és hajtótárcsa
-fúrócsúcs
-lábfék
-Cam-Lock felfogató tárcsa
-gyorscserélős késtartó ( olasz késtartó)
Digitális kijelző üveg mérőlécekkel
A C400 esztergasorozat széles körben ismert egyedi és kissorozatú gyártások
és oktatási intézmények meghatározó esztergagépe már évtizedek óta.
Felhasználható iskolai oktatás és próbagyártás területén
köszönhetően a széles tartozék választékának.
A gépek rendkívül megbízhatóak ,biztonságosak .
Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
-csúcsmagassággal,
-csúcstávolsággal,
-orsófurattal rendelhető
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, merev, magas szilárdságú kitűnő rezgéscsillapítású szürke öntvény .
Dupla prizmás edzett precízen köszörült vezetékrendszer .
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak
Orsószekrény:
Magas szilárdságú precízen előállított kitűnő rezgéscsillapítású szürke öntvény , mely alkalmas
mind nagysebességű megmunkálásra mind folyamatos nagy terhelés melletti igényes munkavégzésre .
A főorsó precízen csapágyazott ( SKF, NSK, FAG) , edzett köszörül.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alap tatozékok:
-Főorsó végződés DIN 55027
-Elektromos szekrény vezérlő panellel380V 3 fázis 50Hrz
-elektrodinamikus fék
-Hűtőrendszer
-géplámpa
-négyirányú gyorsmeneti kapcsoló( joystick)
-kivehető híd
-tokmány felfogató tárcsa d200 mm
-hátsó butkolat
-burkolt vonó és vezérorsó
-tokmány burkolat
-késtartó burkolat
-ékszíjak
-cserekerekek
-szintező talpak
-alapozó készlet
-álló csúcs a főorsóhoz
-orsó átalakító adapter
-4 állású késtartó kulccsal
-szegnyereg gyorsoldással
-tartozék doboz
-csúszó lapos csomagolás fóliával
-kezelési leírás angol nyelven
-sztenderd festés
-3 pofás tokmány ( opció)
-digitális útmérő rendszer üveglécekkel (opció)
Rendelhető hosszak:
- 750 mm ( alap kivitel)
- 1000 mm (opció)
- 1500 mm (opció)
Rendelhető tartozékok:
-3 pofás tokmány ( több méretben)
-4 pofás tokmány
-4 pofás síktárcsa
-Álló báb
-Futó báb
-kúpesztergáló készülék
-menetóra
-eszeterga szíív és hajtótárcsa
-fúrócsúcs
-lábfék
-Cam-Lock felfogató tárcsa
-gyorscserélős késtartó ( olasz késtartó)
Digitális kijelző üveg mérőlécekkel
| Gép típus | C 400TSx1500 mm Csúcseszterga |
| Cikkszám | V-C400TSx1500 |
| Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
| Hídban elforduló átmérő (swing in gap) | 550 mm |
| Csúcs magasság (center height) | 200 mm |
| keresztszán löket (cross-slide travel) | 235 mm |
| Késszán löket (top-slide travel) | 110 mm |
| Ágy szélesség ( Bed width) | 320 mm |
| Főorsó furat | 52 mm |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 37 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 50 mm |
| Szegnyereg belső kúp (tailstock taper) | NO.4 |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | 0,0075-0,3 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,015-0,6 |
| Vágható menetek metrikus (tapping metric) | 0,25-7,5 |
| Vágható menetek whithworth (tapping whithworth/inch) | 120-4 |
| Vágható menetek modul (tapping module) | 0,0625-1,875 |
| Vágható menetek diametrik (tapping diametric) | 480-16 |
| Főmotor teljesítménye ( Motor ) | 7.5 kW |
| Gép súly (machine weight) | 1700 kg |
