Leírás és Paraméterek
Általános bemutatás
A C esztergasorozat széles körben ismert egyedi és kissorozatú gyártások
meghatározó esztergagépe már évtizedek óta. Felhasználható az ipar és
mezőgazdaság minden területén. Iskolai oktatás és próbagyártás területén
is jó hasznát vehetik a széles tartozékkínálatával. A gépek rendkívül megbízhatóak,
biztonságosak. Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
-csúcsmagassággal
-csúcstávolsággal
-orsófurattal
-főmotor teljesítménnyel is megrendelhető.
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, nagyon merev, magas szilárdságú, kitűnő rezgéscsillapítású szürke öntvény.
Dupla prizmás edzett, precízen köszörült vezetékrendszer.
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak.
Orsószekrény:
Magas szilárdságú precízen előállított kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas
mind nagysebességű megmunkálásra, mind folyamatos nagy terhelés melletti igényes munkavégzésre.
A főorsó precízen csapágyazott ( SKF, NSK, FAG), edzett, köszörült.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alaptartozékok:
- elektromos fék
- főorsó végződés DIN 55027
- elektromos szekrény vezérlő panellel
- hűtőrendszer
- géplámpa
- négy irányú gyorsmeneti egység
- kivehető híd
- tokmány felfogató tárcsa
- hátsó butkolat
- tokmány burkolat
- késtartó burkolat
- ékszíjak
- cserekerekek
- szintező talpak
- alapozó készlet
- álló csúcs a főorsóhoz
- orsó átalakító adapter
- 4 állású késtartó kulccsal
- egyállású hosszütköző
- szegnyereg gyorsoldással
- tartozék doboz
- csúszó lapos csomagolás fóliával
- kezelési leírás
- sztenderd festés
Rendelhető tartozékok:
- 3 pofás tokmány ( eltérő méretben )
- 4 pofás tokmány
- 4 pofás síktárcsa
- állóbáb
- futóbáb
- 4 állású ütköző
- eszterga szív és hajtótárcsa
- fúrótokmány
- kúpesztergáló készülék
A gép elérhető többféle csúcstávolsággal is:
- 1500 mm
- 2000 mm
- 3000 mm
- 4000 mm
- 5000 mm
- 6000 mm
A C esztergasorozat széles körben ismert egyedi és kissorozatú gyártások
meghatározó esztergagépe már évtizedek óta. Felhasználható az ipar és
mezőgazdaság minden területén. Iskolai oktatás és próbagyártás területén
is jó hasznát vehetik a széles tartozékkínálatával. A gépek rendkívül megbízhatóak,
biztonságosak. Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
-csúcsmagassággal
-csúcstávolsággal
-orsófurattal
-főmotor teljesítménnyel is megrendelhető.
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, nagyon merev, magas szilárdságú, kitűnő rezgéscsillapítású szürke öntvény.
Dupla prizmás edzett, precízen köszörült vezetékrendszer.
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak.
Orsószekrény:
Magas szilárdságú precízen előállított kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas
mind nagysebességű megmunkálásra, mind folyamatos nagy terhelés melletti igényes munkavégzésre.
A főorsó precízen csapágyazott ( SKF, NSK, FAG), edzett, köszörült.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alaptartozékok:
- elektromos fék
- főorsó végződés DIN 55027
- elektromos szekrény vezérlő panellel
- hűtőrendszer
- géplámpa
- négy irányú gyorsmeneti egység
- kivehető híd
- tokmány felfogató tárcsa
- hátsó butkolat
- tokmány burkolat
- késtartó burkolat
- ékszíjak
- cserekerekek
- szintező talpak
- alapozó készlet
- álló csúcs a főorsóhoz
- orsó átalakító adapter
- 4 állású késtartó kulccsal
- egyállású hosszütköző
- szegnyereg gyorsoldással
- tartozék doboz
- csúszó lapos csomagolás fóliával
- kezelési leírás
- sztenderd festés
Rendelhető tartozékok:
- 3 pofás tokmány ( eltérő méretben )
- 4 pofás tokmány
- 4 pofás síktárcsa
- állóbáb
- futóbáb
- 4 állású ütköző
- eszterga szív és hajtótárcsa
- fúrótokmány
- kúpesztergáló készülék
A gép elérhető többféle csúcstávolsággal is:
- 1500 mm
- 2000 mm
- 3000 mm
- 4000 mm
- 5000 mm
- 6000 mm

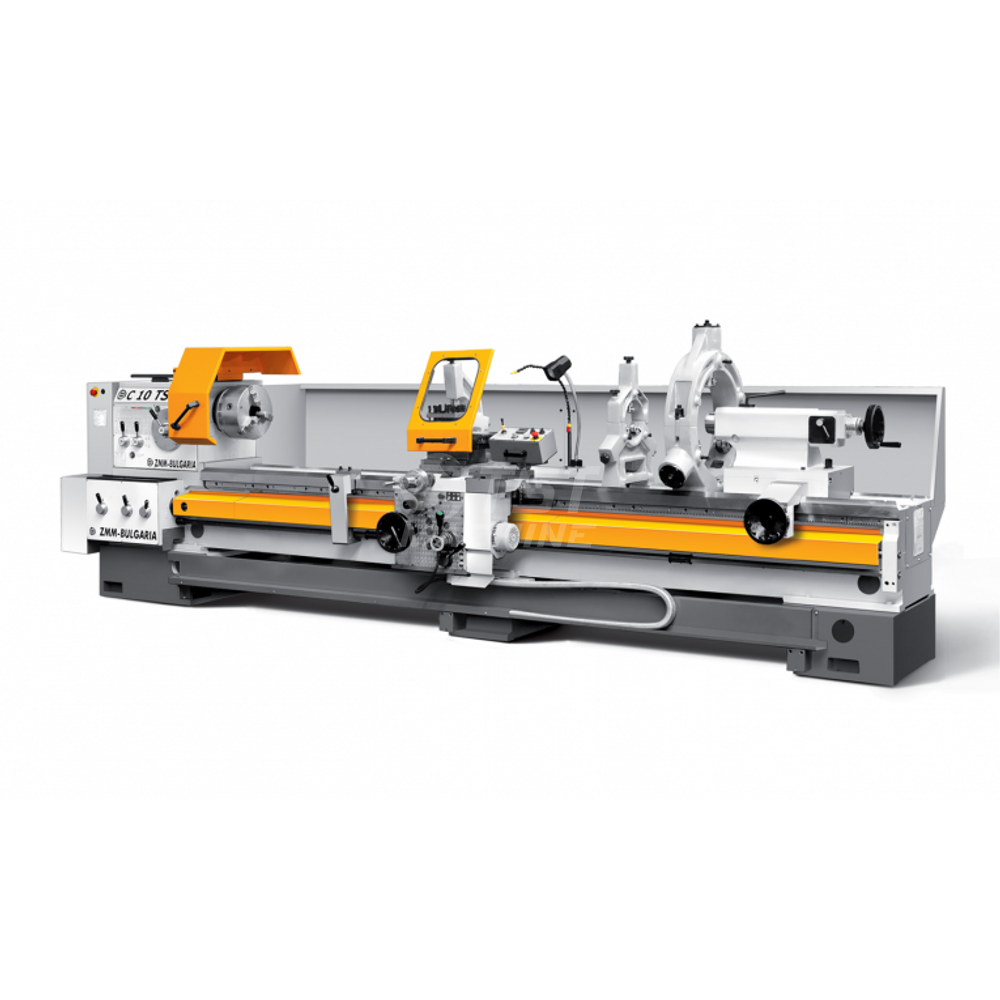

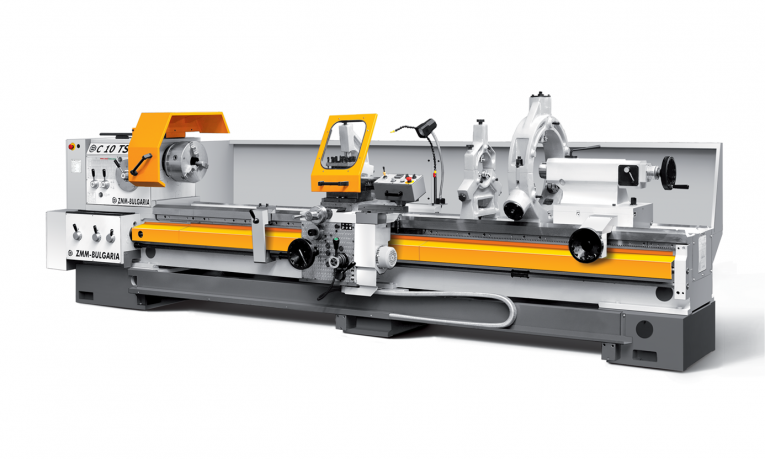

| Gép típus | C10TSx1500 csúcseszterga |
| Cikkszám | V-C10TSx1500 |
| Hídban elforduló átmérő (swing in gap) | 850 mm |
| Csúcs magasság (center height) | 330 mm |
| keresztszán löket (cross-slide travel) | 410 mm |
| Hosszán löket ( longitudinal travel) mm | 1500 mm |
| Késszán löket (top-slide travel) | 150 mm |
| Ágy szélesség ( Bed width) | 560 mm |
| Főorsó furat | 103 mm |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 24 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 105 mm |
| Szegnyereg belső kúp (tailstock taper) | MK6 |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | 0,02-9 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,039-18 |
| Vágható menetek metrikus (tapping metric) | 0,5-180 |
| Vágható menetek whithworth (tapping whithworth/inch) | 60-1/6 |
| Vágható menetek modul (tapping module) | 0,125-45 |
| Vágható menetek diametrik (tapping diametric) | 240-2/3 |
| Főmotor teljesítménye ( Motor ) | 15 kW |
| Gép súly (machine weight) | 4270 kg |
