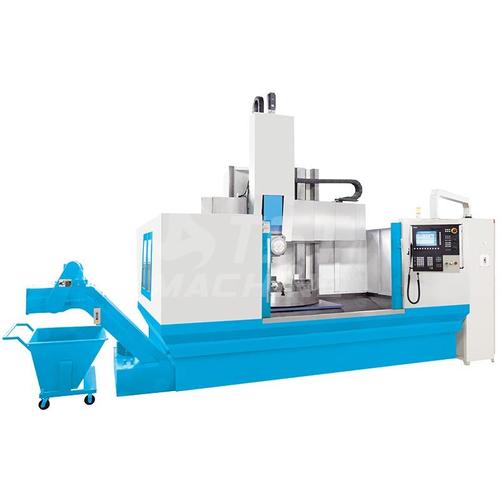

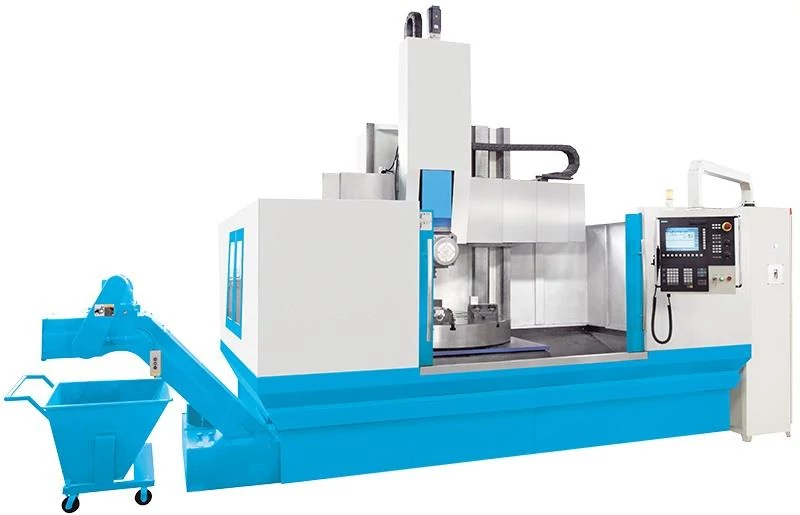

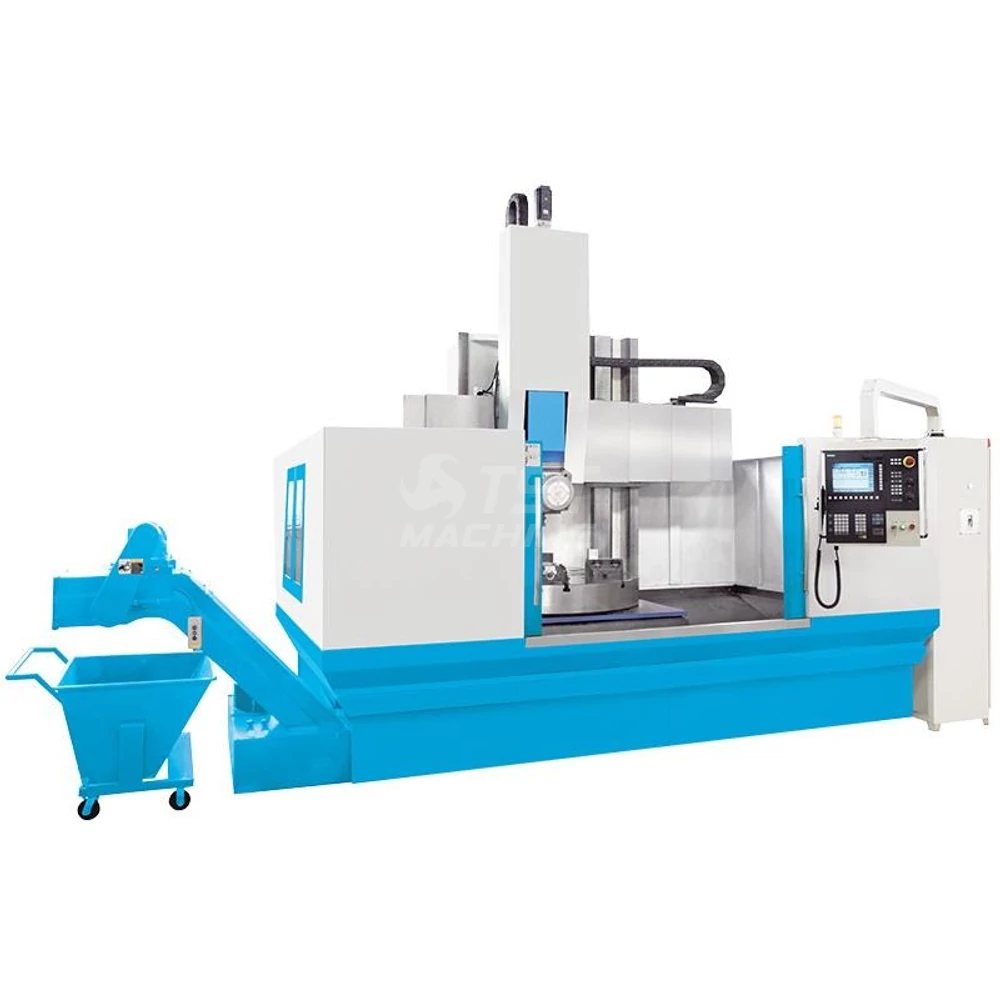

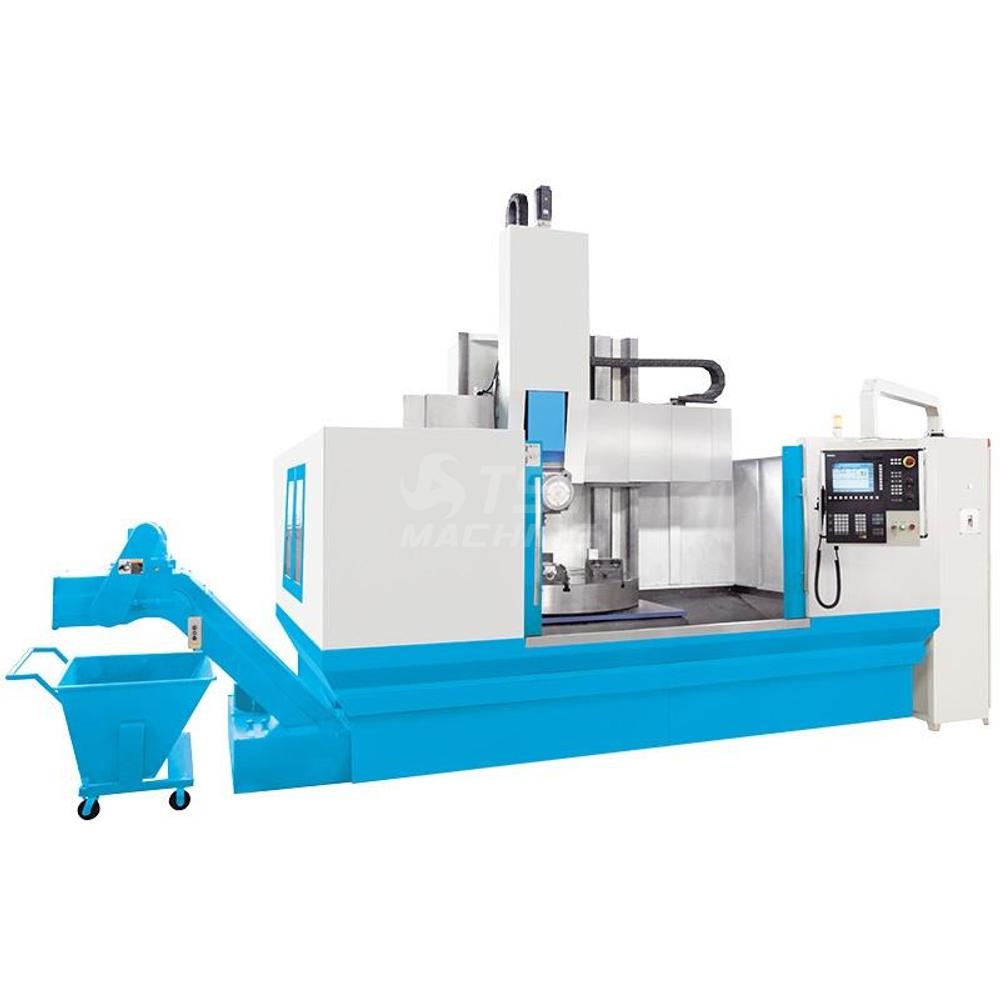

VLT 23 E CNC Karusszel eszterga
Leírás és Paraméterek
A gépcsalád rövid bemutatása :
• Elegáns megjelenésű, nagy terhelhetőségű CNC karusszel család .
• Nagy merevségű és kiváló rezgéscsillapítású HT 300 minőségű szürkeöntvény váz .
• A RAM ductile acélból készül. , mely jobban ellenáll a hő deformációnak, kitűnően megmunkálható, és könnyen szerelhető.
• A munkaterület és a járólapok tömítettek, vízzáróak így a hűtőfolyadék biztonsággal visszakerül a tartályba .
• A meghatározó elektromos elemeket ( CNC vezérlés , hajtások, szervomotorok) a Siemens szállítja. A család tagjai opcionálisan Fanuc szettel is rendelhetők .
• A híd vezető felületét és a RAM vezetékeit nagyfrekvenciás edzéssel több mint 50HRC keménységűre készítik.
• Minden csúszófelületen speciális forgács lehúzót alkalmaznak, mely a gép élettartamát jelentősen megnöveli.
• A géptől függetlenül telepített CNC szekrény légkondicionált, különlegesen tömített , ezért a hőmérsékletváltozás és a vibráció nem okozhat kárt az érzékeny elektromos alkatrészekben.
• A tengelyek pontos pozícióba állását P3 pontossági kategóriába tartozó HIWIN golyósorsók biztosítják.
• A csúszó vezetékek rozsdamentes védőburkolattal védettek a mechanikus sérülések és a szennyeződés ellen.
• A precíz futást az automatikus kenőrendszer biztosítja.
• A gépet JB/T9934.1-1999 szerinti pontossági mérési jegyzőkönyvvel szállítjuk.
• Alapkiépítésben T-RAM kialakítás 4 állású elektromos késtartóval.
Alap tartozékok:
• részben zárt burkolat
• forgácskotró berendezés
• forgács szállító kocsi
• szűrővel ellátott hűtőrendszerrel ,
• hőcserélős kenőrendszerrel,
• Phoenix Mecano típusú függőpult ,
• Szögletes T RAM függőleges szán
• 4 állású elektromos késtartó
• 4 db tokmánypofa
• 16 db pofa állító csavar
• 1 db kisméretű szerszámtartó,
• 1 db nagyméretű szerszámtartó,
• 8 db szinterő talp ,
• kezelő szerszámok
• munkatér világítás
• CE minősítés
• 3 színű jelzőlámpa
• kézikerék
Rendelhető opciók:
• 5 állású késtartó
• FANUC O iTC CNC vezérlés és motorok
• üveg mérőlécek
• hajtott szerszámos RAM
• C tengelyes asztalforgatás maró funkcióhoz
• Szerszámcserélő állvány ( ATC)
• csak asztal körüli burkolat
• önközpontosító hidraulikus tokmány
• Elegáns megjelenésű, nagy terhelhetőségű CNC karusszel család .
• Nagy merevségű és kiváló rezgéscsillapítású HT 300 minőségű szürkeöntvény váz .
• A RAM ductile acélból készül. , mely jobban ellenáll a hő deformációnak, kitűnően megmunkálható, és könnyen szerelhető.
• A munkaterület és a járólapok tömítettek, vízzáróak így a hűtőfolyadék biztonsággal visszakerül a tartályba .
• A meghatározó elektromos elemeket ( CNC vezérlés , hajtások, szervomotorok) a Siemens szállítja. A család tagjai opcionálisan Fanuc szettel is rendelhetők .
• A híd vezető felületét és a RAM vezetékeit nagyfrekvenciás edzéssel több mint 50HRC keménységűre készítik.
• Minden csúszófelületen speciális forgács lehúzót alkalmaznak, mely a gép élettartamát jelentősen megnöveli.
• A géptől függetlenül telepített CNC szekrény légkondicionált, különlegesen tömített , ezért a hőmérsékletváltozás és a vibráció nem okozhat kárt az érzékeny elektromos alkatrészekben.
• A tengelyek pontos pozícióba állását P3 pontossági kategóriába tartozó HIWIN golyósorsók biztosítják.
• A csúszó vezetékek rozsdamentes védőburkolattal védettek a mechanikus sérülések és a szennyeződés ellen.
• A precíz futást az automatikus kenőrendszer biztosítja.
• A gépet JB/T9934.1-1999 szerinti pontossági mérési jegyzőkönyvvel szállítjuk.
• Alapkiépítésben T-RAM kialakítás 4 állású elektromos késtartóval.
Alap tartozékok:
• részben zárt burkolat
• forgácskotró berendezés
• forgács szállító kocsi
• szűrővel ellátott hűtőrendszerrel ,
• hőcserélős kenőrendszerrel,
• Phoenix Mecano típusú függőpult ,
• Szögletes T RAM függőleges szán
• 4 állású elektromos késtartó
• 4 db tokmánypofa
• 16 db pofa állító csavar
• 1 db kisméretű szerszámtartó,
• 1 db nagyméretű szerszámtartó,
• 8 db szinterő talp ,
• kezelő szerszámok
• munkatér világítás
• CE minősítés
• 3 színű jelzőlámpa
• kézikerék
Rendelhető opciók:
• 5 állású késtartó
• FANUC O iTC CNC vezérlés és motorok
• üveg mérőlécek
• hajtott szerszámos RAM
• C tengelyes asztalforgatás maró funkcióhoz
• Szerszámcserélő állvány ( ATC)
• csak asztal körüli burkolat
• önközpontosító hidraulikus tokmány
| Gép típus | CNC Karusszel eszterga |
| Cikkszám | S-VLT 23E |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | edzett lapos vezeték |
| Vezérlés típusa (controller type) | SIEMENS 828 D |
| Mdb maximális magassága (Max. height of works piece) | 1400 mm |
| Z1 löket (Z1 axis travel) | 1300 mm |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 4 |
| Keresztirányú előtolás ( X cross-slide feed) | 6000 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 6000 mm/min |
| Gyorsmenet X (Rapid X) | 6000 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 6000 m/min |
| Pozicionálási pontosság (Positioning accuracy) | 0.03 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.015 mm |
| Vezérlés típusa (CNC Controller) | Siemens 828D |
| Opcionális vezérlések (Optional CNC controller) | FANUC 0iTD |
| C tengely van / nincs (C axis) | opció |
| Állandó vágósedesség ( Const . Cutting feed) | van |
| Gép hossz (L=Machine lenght) | 3310 mm |
| Gép szélesség (W=Machine widht) | 3245 mm |
| Gép magasság (H=Machine height) | 4010 mm |
| Gép súly (machine weight) | 19000 kg |
