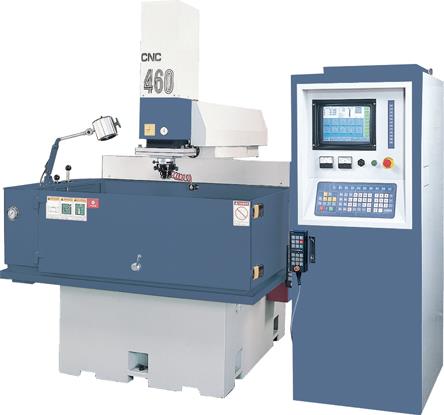

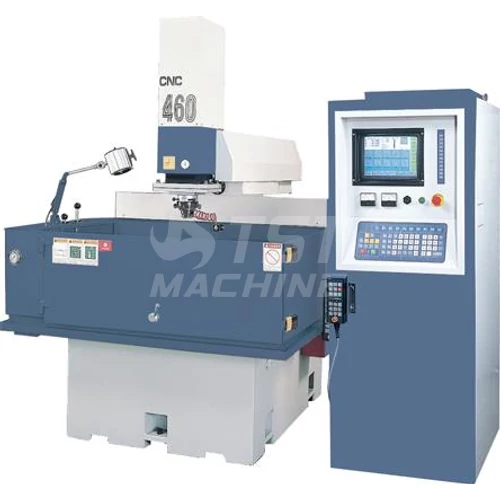

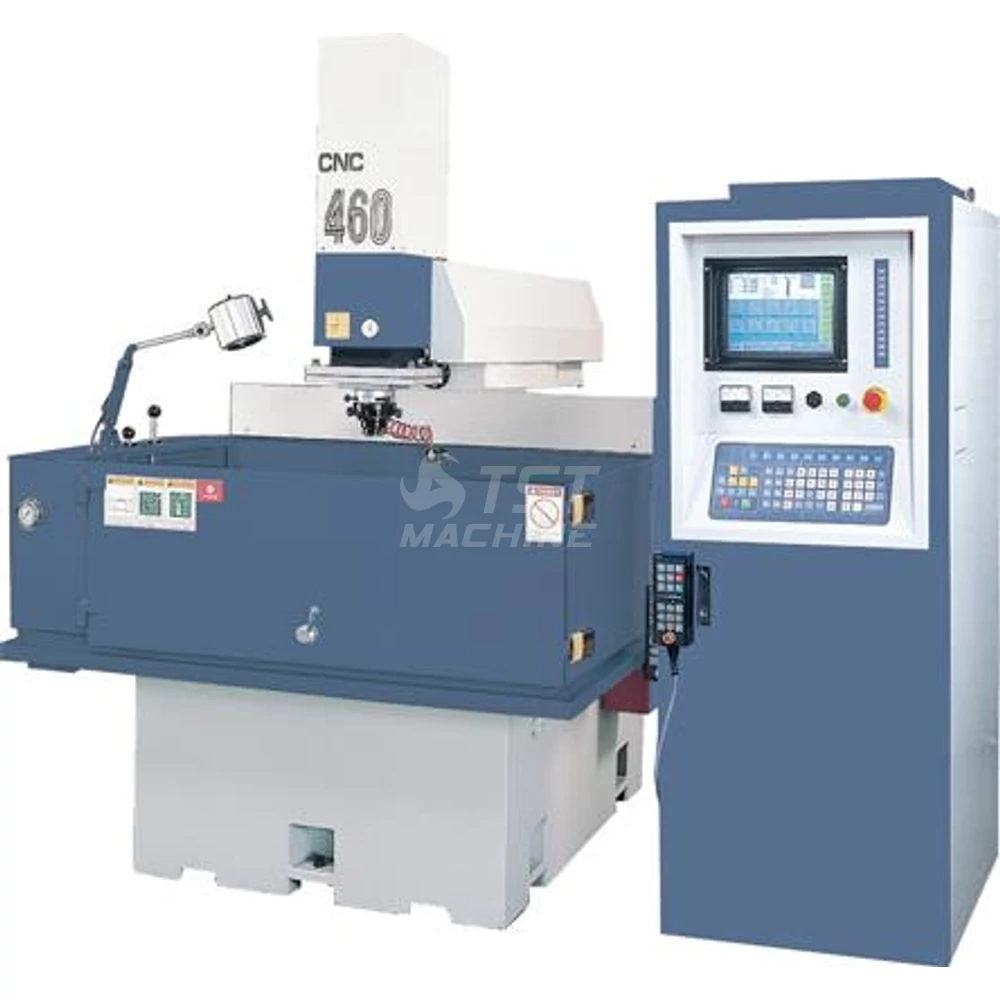

CNC 460 G60A 3D-s felületek megmunkálására alkalmas CNC tömbszikraforgácsológép
Leírás és Paraméterek
ARISTECH 3-D CNC tömbszikra forgácsoló gépek általános jellemzői:
1. A nagy szilárdságú, finom szemcséjű öntöttvas gépágyazat, az oszlop, az asztal,
valamit a módosított öntöttvas összetevők biztosítják a gép stabilitását és a hosszú élettartamot.
2. Három tengelyen P-osztályú lineáris görgős vezeték. Egy mikronos felbontású lineáris mérőlécek
jeleivel szabályozott DC-szervo rendszer biztosítja a precíz pozicionálást (a 250-es típus esetén nem).
3. Precíziós golyós orsók és dupla soros csapágyazás mindhárom tengelyen.
4. A PC bázisú CNC vezérlés, dialóg rendszerű szerkesztő programmal, színes 15”-os TFT monitorral,
egyszerű és érthető kezelő panellel . A vezérlés minden digitális szikraforgácsolási paramétert (S kódok) tartalmaz, ezáltal könnyű és érthető a kezelhetősége.
5. Automatikus pozicionálás, bolygatás és oldal szikrázás funkció. él és középpont
legmélyebb pont kereső funkció . referencia felvétel és több nullpont használat.
6. A CNC vezérlés számtalan (E kóddal megadható) mozgatási mód elvégzésére alkalmas: kör, négyzet,
szektor, menet, külső belső él lekerekítés, 45 fokos letörés, 3 tengelyes egyenes 2 tengelyes szög, 4 tengelyes kontúr követés (opció),
szerszám eltolás.
7. Automata szerkesztési funkciók: elegendő megadni az E mozgatási mód kódot,
és a P programozási mód kódot, mélységet, és a vezérlés a többi adatot kiszámolja
az előre eltárolt adatbankból. Start után elvégzi a nagyoló és simító műveleteket.
8. A speciális „Száraz futás” funkció biztosítja a gép szerszám pozicionálás
ellenőrzését a megmunkálás előtt.
9. Az új Fuzzy Logic rendszer felügyeli az összes szikrázási paramétert.
Megmunkálás során felügyeli az optimális szikraképződést, módosítja az adatokat, szükség esetén kiemeli az elektródát.
10. Amikor a szikrázás bizonytalan a vezérlés önállóan beállítja a szikraforgácsolási paramétereket,
és a pulzálást elősegíti ívkisülés alatt.
11. CE biztonsági szabványainak 89/392/EEC és 93/68/EEC megfelelő fémburkolat .
12. Opcióként rendelhető: EROWA típusú automatikus 4-6 helyes elektróda
cserélő és 360 fok/0,001 pontosságú C–tengely.
120A generátor opcionális
CNC tömbszikra forgácsoló gépek alaptartozékai:
• 15” LCD-TFT monitor
• IPC vezérlés
• G/M kódos programozhatóság
• 3 tengelyes digitális hajtás és DC-, vagy AC-szervo motorok
• 1 mikronos felbontású üveglécek
• Golyós orsók
• Görgős vezetékek
• Elektróda felfogó
• Munkatér megvilágítás
• Papír szűrők
• Állítható géptalpak
• Automatikus tűzérzékelő és tűzoltó rendszer
• Hordozható szabályzó panel
• Szerszámkészlet
• Gépkönyv garnitúra angol nyelven
• CE minősítés
Opcionális tartozékok:
• EROWA elektróda felfogató szett (alap tokmány +5db tartó)
• EROWA 4db-os lineáris elektróda cserélő
• EROWA C-tengely rögzítő egységgel
• Ajtónyitó berendezés
• Dielektrikum hűtő
• 120A-es generátor
• Szorító rögzítő elemek
• Permanens mágnes asztal
• Dielektrikum
• System 3R elektróda felfogó szett
• Automatikus elektródacserélő (EROWA vagy 3R)
• Dielektrikum hűtő rendszer
• Generátor hűtő rendszer
• Hidraulikus falmozgató berendezés
1. A nagy szilárdságú, finom szemcséjű öntöttvas gépágyazat, az oszlop, az asztal,
valamit a módosított öntöttvas összetevők biztosítják a gép stabilitását és a hosszú élettartamot.
2. Három tengelyen P-osztályú lineáris görgős vezeték. Egy mikronos felbontású lineáris mérőlécek
jeleivel szabályozott DC-szervo rendszer biztosítja a precíz pozicionálást (a 250-es típus esetén nem).
3. Precíziós golyós orsók és dupla soros csapágyazás mindhárom tengelyen.
4. A PC bázisú CNC vezérlés, dialóg rendszerű szerkesztő programmal, színes 15”-os TFT monitorral,
egyszerű és érthető kezelő panellel . A vezérlés minden digitális szikraforgácsolási paramétert (S kódok) tartalmaz, ezáltal könnyű és érthető a kezelhetősége.
5. Automatikus pozicionálás, bolygatás és oldal szikrázás funkció. él és középpont
legmélyebb pont kereső funkció . referencia felvétel és több nullpont használat.
6. A CNC vezérlés számtalan (E kóddal megadható) mozgatási mód elvégzésére alkalmas: kör, négyzet,
szektor, menet, külső belső él lekerekítés, 45 fokos letörés, 3 tengelyes egyenes 2 tengelyes szög, 4 tengelyes kontúr követés (opció),
szerszám eltolás.
7. Automata szerkesztési funkciók: elegendő megadni az E mozgatási mód kódot,
és a P programozási mód kódot, mélységet, és a vezérlés a többi adatot kiszámolja
az előre eltárolt adatbankból. Start után elvégzi a nagyoló és simító műveleteket.
8. A speciális „Száraz futás” funkció biztosítja a gép szerszám pozicionálás
ellenőrzését a megmunkálás előtt.
9. Az új Fuzzy Logic rendszer felügyeli az összes szikrázási paramétert.
Megmunkálás során felügyeli az optimális szikraképződést, módosítja az adatokat, szükség esetén kiemeli az elektródát.
10. Amikor a szikrázás bizonytalan a vezérlés önállóan beállítja a szikraforgácsolási paramétereket,
és a pulzálást elősegíti ívkisülés alatt.
11. CE biztonsági szabványainak 89/392/EEC és 93/68/EEC megfelelő fémburkolat .
12. Opcióként rendelhető: EROWA típusú automatikus 4-6 helyes elektróda
cserélő és 360 fok/0,001 pontosságú C–tengely.
120A generátor opcionális
CNC tömbszikra forgácsoló gépek alaptartozékai:
• 15” LCD-TFT monitor
• IPC vezérlés
• G/M kódos programozhatóság
• 3 tengelyes digitális hajtás és DC-, vagy AC-szervo motorok
• 1 mikronos felbontású üveglécek
• Golyós orsók
• Görgős vezetékek
• Elektróda felfogó
• Munkatér megvilágítás
• Papír szűrők
• Állítható géptalpak
• Automatikus tűzérzékelő és tűzoltó rendszer
• Hordozható szabályzó panel
• Szerszámkészlet
• Gépkönyv garnitúra angol nyelven
• CE minősítés
Opcionális tartozékok:
• EROWA elektróda felfogató szett (alap tokmány +5db tartó)
• EROWA 4db-os lineáris elektróda cserélő
• EROWA C-tengely rögzítő egységgel
• Ajtónyitó berendezés
• Dielektrikum hűtő
• 120A-es generátor
• Szorító rögzítő elemek
• Permanens mágnes asztal
• Dielektrikum
• System 3R elektróda felfogó szett
• Automatikus elektródacserélő (EROWA vagy 3R)
• Dielektrikum hűtő rendszer
• Generátor hűtő rendszer
• Hidraulikus falmozgató berendezés
| Gép típus | CNC 460 G60A 3D-s felületek megmunkálására alkalmas CNC tömbszikraforgácsológép |
| Cikkszám | AR-CNC-460-G60A |
| Keresztmozgást végzi asztal/fej (cross feed table/head) | Fej |
| Fej programozható löket (Z-axis travel) | 300 mm |
| Asztal hossz (Table length) | 900 mm |
| Asztal szélesség (Table width) | 600 mm |
| Max elektróda súly (Max. electode weight) | 200 kg |
| Asztalsík- elektróda távolsága (Table surface-electrode distance) | 450 mm |
| Asztalsík- elektróda távolsága (Tablesurface-electrode distance) | 450 mm |
| Munkatartály méret WxD (Work tank dim.) | 1400x800 |
| Dielektrikum tarály (Dielektrikum tank capacity) | 850 liter |
| Anyagleválasztási sebesség (Machining speed) | 550 mm2/min |
| Elérhető felületi érdesség (Best Surface roughness) | 0.3 Ra |
| Generátor max. áram ( Max otput current) | 60 A |
| Szűrők/szivattyúk száma ( Qtty of filters/pumps) | 5 db |
| Elektróda kopás ( Electrode wear rate) | 0.3 % |
| Gép hossz (L=Machine lenght) | 2170 mm |
| Gép szélesség (W=Machine widht) | 1760 mm |
| Gép magasság (H=Machine height) | 2560 mm |
| Gép súly (machine weight) | 2800 kg |
