Leírás és Paraméterek
Általános bemutatás
A CU esztergasorozat széles körben ismert egyedi és kissorozatú gyártások
meghatározó esztergagépe már évtizedek óta. Felhasználható az ipar és
mezőgazdaság minden területén. Iskolai oktatás és próbagyártás területén
is jó hasznát vehetik a széles tartozékkínálatával. A gépek rendkívül megbízhatóak, biztonságosak. Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
-csúcsmagassággal,
-csúcstávolsággal,
-orsófurattal és
-főmotor teljesítménnyel is megrendelhető.
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, nagyon merev, magas szilárdságú, kitűnő rezgéscsillapítású szürke öntvény.
Dupla prizmás, edzett, precízen köszörült vezetékrendszer.
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak.
Orsószekrény:
Magas szilárdságú, precízen előállított, kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas mind nagysebességű megmunkálásra, mind folyamatos nagy terhelés melletti igényes munkavégzésre.
A főorsó precízen csapágyazott (SKF, NSK, FAG), edzett, köszörült.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alaptartozékok:
-elektromos fék
-főorsó végződés DIN 55027
-elektromos szekrény vezérlő panellel
-hűtőrendszer
-géplámpa
-négy irányú gyorsmeneti egység
-kivehető híd
-tokmány felfogató tárcsa
-hátsó butkolat
-tokmány burkolat
-késtartó burkolat
-ékszíjak
-cserekerekek
-szintező talpak
-alapozó készlet
-állócsúcs a főorsóhoz
-orsó átalakító adapter
-4 állású késtartó kulccsal
-egyállású hosszütköző
-szegnyereg gyorsoldással
-tartozék doboz
-kezelési leírás
-sztenderd festés
-digitális útmérő rendszer üveglécekkel
Rendelhető tartozékok:
-3 pofás tokmány ( eltérő méretben )
-4 pofás tokmány
-4 pofás síktárcsa
-állóbáb
-futóbáb
-4 állású ütköző
-eszterga szív és hajtótárcsa
-fúrótokmány
-kúpesztergáló készülék
A gép elérhető többféle csúcstávolsággal is:
- 1500mm
- 3000mm
- 4000mm
- 5000mm
- 6000mm
A CU esztergasorozat széles körben ismert egyedi és kissorozatú gyártások
meghatározó esztergagépe már évtizedek óta. Felhasználható az ipar és
mezőgazdaság minden területén. Iskolai oktatás és próbagyártás területén
is jó hasznát vehetik a széles tartozékkínálatával. A gépek rendkívül megbízhatóak, biztonságosak. Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
-csúcsmagassággal,
-csúcstávolsággal,
-orsófurattal és
-főmotor teljesítménnyel is megrendelhető.
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, nagyon merev, magas szilárdságú, kitűnő rezgéscsillapítású szürke öntvény.
Dupla prizmás, edzett, precízen köszörült vezetékrendszer.
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak.
Orsószekrény:
Magas szilárdságú, precízen előállított, kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas mind nagysebességű megmunkálásra, mind folyamatos nagy terhelés melletti igényes munkavégzésre.
A főorsó precízen csapágyazott (SKF, NSK, FAG), edzett, köszörült.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alaptartozékok:
-elektromos fék
-főorsó végződés DIN 55027
-elektromos szekrény vezérlő panellel
-hűtőrendszer
-géplámpa
-négy irányú gyorsmeneti egység
-kivehető híd
-tokmány felfogató tárcsa
-hátsó butkolat
-tokmány burkolat
-késtartó burkolat
-ékszíjak
-cserekerekek
-szintező talpak
-alapozó készlet
-állócsúcs a főorsóhoz
-orsó átalakító adapter
-4 állású késtartó kulccsal
-egyállású hosszütköző
-szegnyereg gyorsoldással
-tartozék doboz
-kezelési leírás
-sztenderd festés
-digitális útmérő rendszer üveglécekkel
Rendelhető tartozékok:
-3 pofás tokmány ( eltérő méretben )
-4 pofás tokmány
-4 pofás síktárcsa
-állóbáb
-futóbáb
-4 állású ütköző
-eszterga szív és hajtótárcsa
-fúrótokmány
-kúpesztergáló készülék
A gép elérhető többféle csúcstávolsággal is:
- 1500mm
- 3000mm
- 4000mm
- 5000mm
- 6000mm

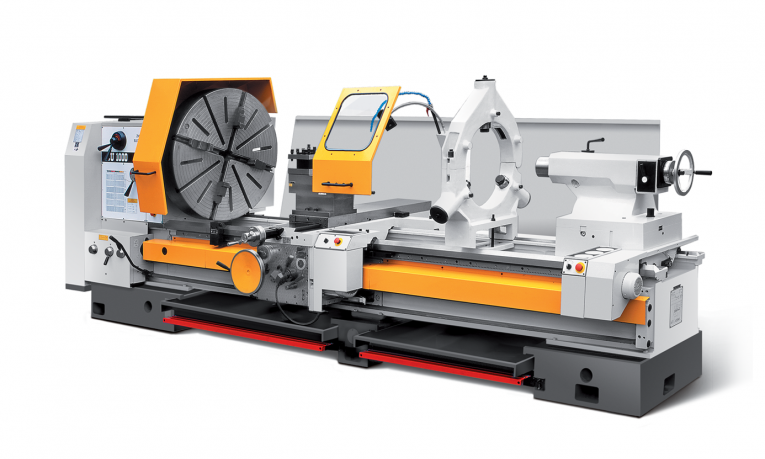

| Gép típus | CU1000x1500 csúcseszterga |
| Cikkszám | V-CU1000x1500 |
| Hídban elforduló átmérő (swing in gap) | 1250 mm |
| Csúcs magasság (center height) | 500 mm |
| keresztszán löket (cross-slide travel) | 525 mm |
| Hosszán löket ( longitudinal travel) mm | 1500 mm |
| Késszán löket (top-slide travel) | 270 mm |
| Ágy szélesség ( Bed width) | 700 mm |
| Főorsó furat (hole/bore thrugh the spindel) | 155 mm |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 16 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 125 mm |
| Szegnyereg belső kúp (tailstock taper) | MK6 |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | 0,016-19,45 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,032-38,9 |
| Vágható menetek metrikus (tapping metric) | 0,5-480 |
| Vágható menetek whithworth (tapping whithworth/inch) | 1/16-60 |
| Vágható menetek modul (tapping module) | 0,125-120 |
| Vágható menetek diametrik (tapping diametric) | 1/4-240 |
| Főmotor teljesítménye ( Motor ) | 22 kW |
| Gép súly (machine weight) | 7740 kg |
