Leírás és Paraméterek
Általános bemutatás

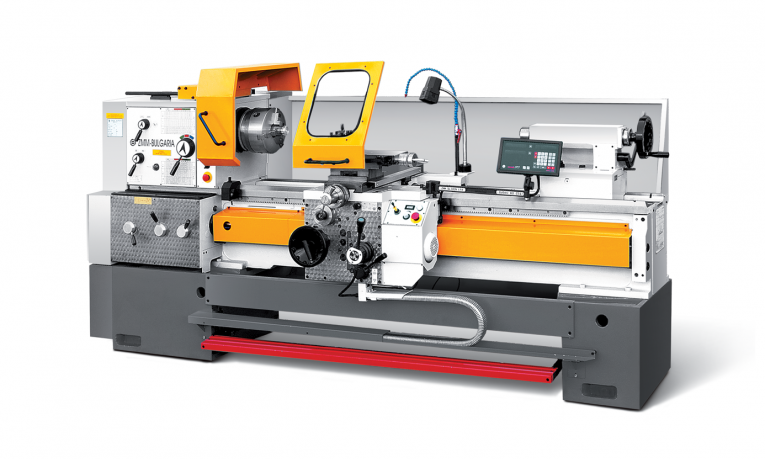

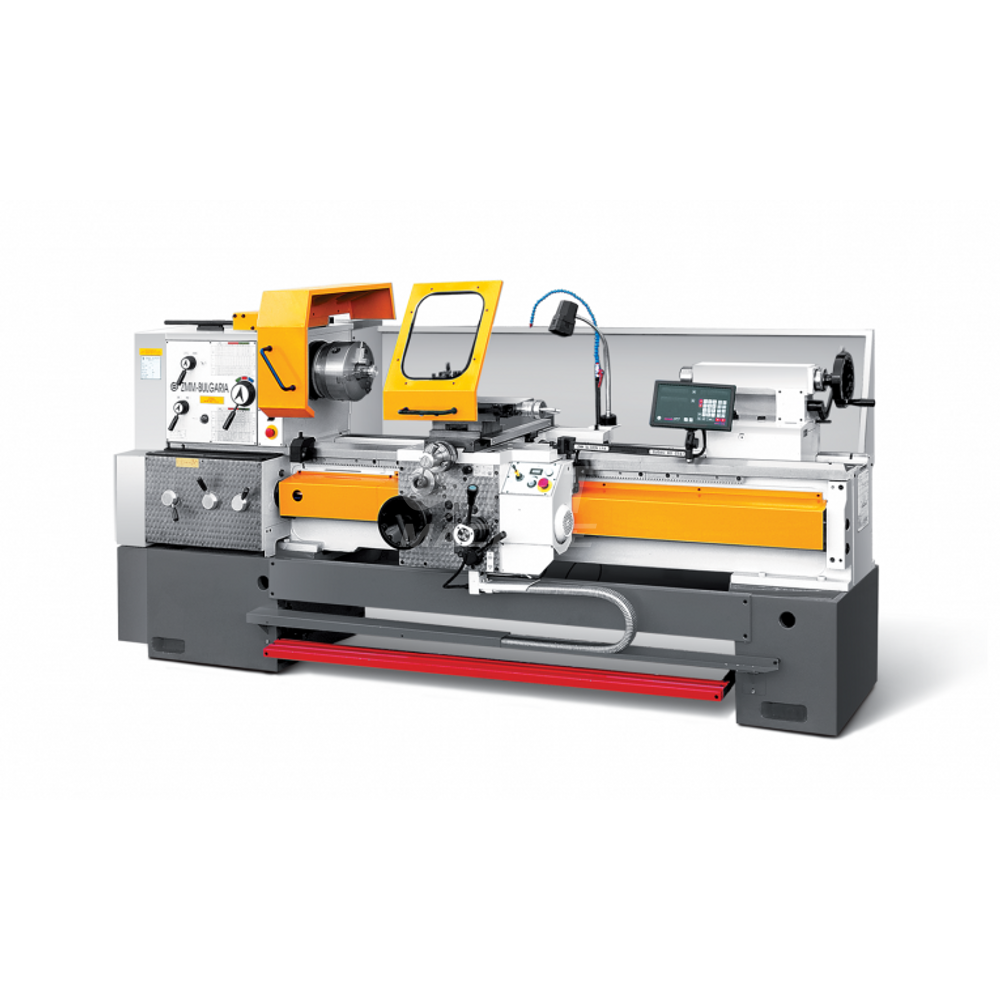

A C400 esztergasorozat széles körben ismert, egyedi és kissorozatú gyártások
és oktatási intézmények meghatározó esztergagépe már évtizedek óta.
Felhasználható iskolai oktatás és próbagyártás területén
köszönhetően a széles tartozék választékának.
A gépek rendkívül megbízhatóak, biztonságosak.
Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
-csúcsmagassággal,
-csúcstávolsággal,
-orsófurattal rendelhető
Az RD modellek fokozatmentes hajtásúak
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, merev, magas szilárdságú, kitűnő rezgéscsillapítású szürke öntvény.
Dupla prizmás, edzett, precízen köszörült vezetékrendszer.
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak.
Orsószekrény:
Magas szilárdságú, precízen előállított, kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas mind nagysebességű megmunkálásra, mind folyamatos nagy terhelés melletti igényes munkavégzésre.
A főorsó precízen csapágyazott ( SKF, NSK, FAG), edzett, köszörült.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alaptartozékok:
-főorsó végződés DIN 55027
-elektromos szekrény, vezérlő panellel, 380V 3 fázis 50Hrz
-elektrodinamikus fék
-hűtőrendszer
-géplámpa
-négyirányú gyorsmeneti kapcsoló ( joystick)
-kivehető híd
-tokmány felfogató tárcsa d200 mm
-hátsó butkolat
-burkolt vonó és vezérorsó
-tokmány burkolat
-késtartó burkolat
-ékszíjak
-cserekerekek
-szintező talpak
-alapozó készlet
-állócsúcs a főorsóhoz
-orsó átalakító adapter
-4 állású késtartó kulccsal
-szegnyereg gyorsoldással
-tartozék doboz
-kezelési leírás angol nyelven
-sztenderd festés
-3 pofás tokmány (opció)
-digitális útmérő rendszer üveglécekkel (opció)
Rendelhető tartozékok:
-3 pofás tokmány ( több méretben)
-4 pofás tokmány
-4 pofás síktárcsa
-állóbáb
-futóbáb
-kúpesztergáló készülék
-menetóra
-eszterga szív és hajtótárcsa
-fúrócsúcs
-lábfék
-Cam-Lock felfogató tárcsa
-gyorscserélős késtartó ( olasz késtartó)
-digitális kijelző, üveg mérőlécekkel
A gép elérhető többféle csúcstávolsággal is:
- 1000mm
- 1500mm
- 2000mm
- 3000mm
- 4000mm
- 5000mm
A C400 esztergasorozat széles körben ismert, egyedi és kissorozatú gyártások
és oktatási intézmények meghatározó esztergagépe már évtizedek óta.
Felhasználható iskolai oktatás és próbagyártás területén
köszönhetően a széles tartozék választékának.
A gépek rendkívül megbízhatóak, biztonságosak.
Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
-csúcsmagassággal,
-csúcstávolsággal,
-orsófurattal rendelhető
Az RD modellek fokozatmentes hajtásúak
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, merev, magas szilárdságú, kitűnő rezgéscsillapítású szürke öntvény.
Dupla prizmás, edzett, precízen köszörült vezetékrendszer.
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak.
Orsószekrény:
Magas szilárdságú, precízen előállított, kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas mind nagysebességű megmunkálásra, mind folyamatos nagy terhelés melletti igényes munkavégzésre.
A főorsó precízen csapágyazott ( SKF, NSK, FAG), edzett, köszörült.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alaptartozékok:
-főorsó végződés DIN 55027
-elektromos szekrény, vezérlő panellel, 380V 3 fázis 50Hrz
-elektrodinamikus fék
-hűtőrendszer
-géplámpa
-négyirányú gyorsmeneti kapcsoló ( joystick)
-kivehető híd
-tokmány felfogató tárcsa d200 mm
-hátsó butkolat
-burkolt vonó és vezérorsó
-tokmány burkolat
-késtartó burkolat
-ékszíjak
-cserekerekek
-szintező talpak
-alapozó készlet
-állócsúcs a főorsóhoz
-orsó átalakító adapter
-4 állású késtartó kulccsal
-szegnyereg gyorsoldással
-tartozék doboz
-kezelési leírás angol nyelven
-sztenderd festés
-3 pofás tokmány (opció)
-digitális útmérő rendszer üveglécekkel (opció)
Rendelhető tartozékok:
-3 pofás tokmány ( több méretben)
-4 pofás tokmány
-4 pofás síktárcsa
-állóbáb
-futóbáb
-kúpesztergáló készülék
-menetóra
-eszterga szív és hajtótárcsa
-fúrócsúcs
-lábfék
-Cam-Lock felfogató tárcsa
-gyorscserélős késtartó ( olasz késtartó)
-digitális kijelző, üveg mérőlécekkel
A gép elérhető többféle csúcstávolsággal is:
- 1000mm
- 1500mm
- 2000mm
- 3000mm
- 4000mm
- 5000mm
| Gép típus | CU 400MRDx1000 mm Csúcseszterga |
| Cikkszám | V-CU400MRDx1000 |
| Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
| Hídban elforduló átmérő (swing in gap) | 640 mm |
| Csúcs magasság (center height) | 220 mm |
| keresztszán löket (cross-slide travel) | 315 mm |
| Késszán löket (top-slide travel) | 130 mm |
| Ágy szélesség ( Bed width) | 400 mm |
| Főorsó furat (hole/bore thrugh the spindel) | 72 mm |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 20 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 90 mm |
| Szegnyereg belső kúp (tailstock taper) | NO.5 |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | 0,02-6 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,04-12 |
| Vágható menetek metrikus (tapping metric) | 0,5-120 |
| Vágható menetek whithworth (tapping whithworth/inch) | 60-1/4 |
| Vágható menetek modul (tapping module) | 0,125-30 |
| Vágható menetek diametrik (tapping diametric) | 240-1 |
| Főmotor teljesítménye ( Motor ) | 11 kW |
| Gép súly (machine weight) | 2810 kg |
