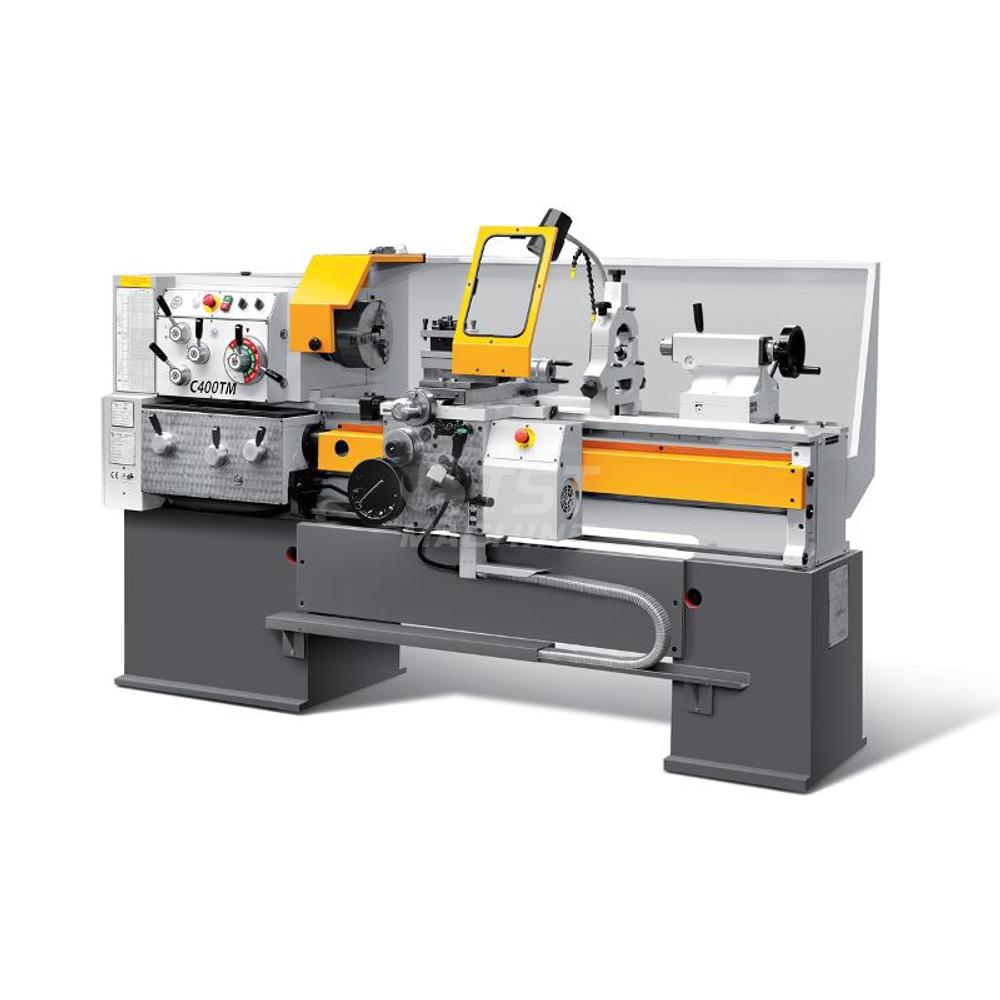

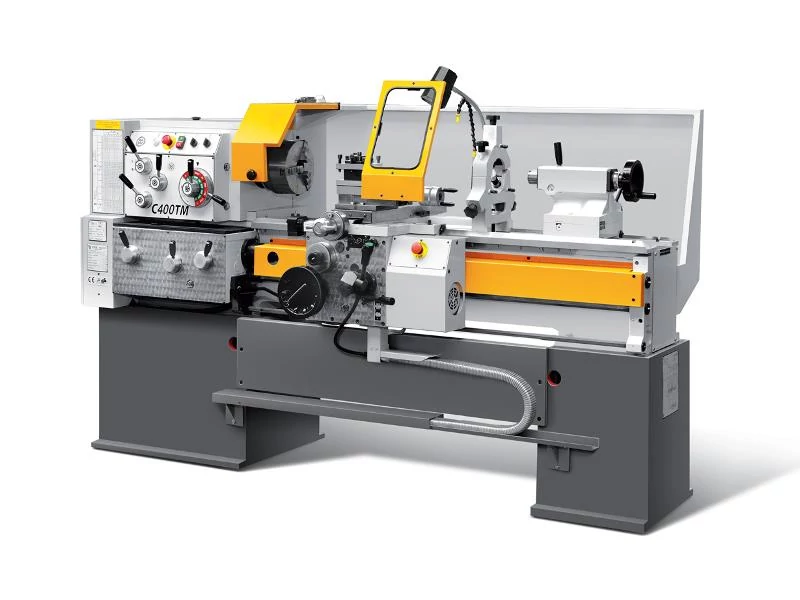

CU 400TMx1000 mm csúcseszterga digitális kijelzővel
Leírás
Általános bemutatás
A CU esztergasorozat széles körben ismert egyedi és kissorozatú gyártások
meghatározó esztergagépe már évtizedek óta. Felhasználható az ipar és
mezőgazdaság minden területén. Iskolai oktatás és próbagyártás területén
is jó hasznát vehetik a széles tartozékkínálatával. A gépek rendkívül megbízhatóak ,
biztonságosak . Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
-csúcsmagassággal,
-csúcstávolsággal,
-orsófurattal, és
-főmotor teljesítménnyel is megrendelhető.
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, nagyon merev, magas szilárdságú kitűnő rezgéscsillapítású szürke öntvény .
Dupla prizmás edzett precízen köszörült vezetékrendszer .
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak
Orsószekrény:
Magas szilárdságú precízen előállított kitűnő rezgéscsillapítású szürke öntvény , mely alkalmas
mind nagysebességű megmunkálásra mind folyamatos nagy terhelés melletti igényes munkavégzésre .
A főorsó precízen csapágyazott ( SKF, NSK, FAG) , edzett köszörül.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alap tatozékok:
elektromos fék
Főorsó végződés DIN 55027
Elektromos szekrény vezérlő panellel
Hűtőrendszer
géplámpa
négy irányú gyorsmeneti egység
kivehető híd
Tokmány felfogató tárcsa
hátsó butkolat
tokmány burkolat
késtartó burkolat
ékszíjak
cserekerekek
szintező talpak
alapozó készlet
álló csúcs a főorsóhoz
orsó átalakító adapter
4 állású késtartó kulccsal
egyállású hosszütköző
szegnyereg gyorsoldással
tartozék doboz
csúszó lapos csomagolás fóliával
kezelési leírás
sztenderd festés
3 pofás tokmány
Digitális útmérő rendszer üveglécekkel
Rendelhető kivitelek:
CU 400 orsó furat D62 mm
CU 400TM orsó furat D52 mm (4 kW)
CU 400M orsó furat D72 mm
Rendelhető hosszak:
1000 mm
1500 mm
2000 mm
3000 mm ( CU400 M*RD)
4000 mm ( CU400 M*RD)
5000 mm ( CU400 M*RD)
Rendelhető tartozékok:
3 pofás tokmány ( eltérő méretben )
4 pofás tokmány
4 pofás síktárcsa
Álló báb
Futó báb
4 állású ütköző
eszeterga szíív és haajtótárcsa
fúrótokmány
kúpesztergáló készülék
A CU esztergasorozat széles körben ismert egyedi és kissorozatú gyártások
meghatározó esztergagépe már évtizedek óta. Felhasználható az ipar és
mezőgazdaság minden területén. Iskolai oktatás és próbagyártás területén
is jó hasznát vehetik a széles tartozékkínálatával. A gépek rendkívül megbízhatóak ,
biztonságosak . Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
-csúcsmagassággal,
-csúcstávolsággal,
-orsófurattal, és
-főmotor teljesítménnyel is megrendelhető.
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, nagyon merev, magas szilárdságú kitűnő rezgéscsillapítású szürke öntvény .
Dupla prizmás edzett precízen köszörült vezetékrendszer .
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak
Orsószekrény:
Magas szilárdságú precízen előállított kitűnő rezgéscsillapítású szürke öntvény , mely alkalmas
mind nagysebességű megmunkálásra mind folyamatos nagy terhelés melletti igényes munkavégzésre .
A főorsó precízen csapágyazott ( SKF, NSK, FAG) , edzett köszörül.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alap tatozékok:
elektromos fék
Főorsó végződés DIN 55027
Elektromos szekrény vezérlő panellel
Hűtőrendszer
géplámpa
négy irányú gyorsmeneti egység
kivehető híd
Tokmány felfogató tárcsa
hátsó butkolat
tokmány burkolat
késtartó burkolat
ékszíjak
cserekerekek
szintező talpak
alapozó készlet
álló csúcs a főorsóhoz
orsó átalakító adapter
4 állású késtartó kulccsal
egyállású hosszütköző
szegnyereg gyorsoldással
tartozék doboz
csúszó lapos csomagolás fóliával
kezelési leírás
sztenderd festés
3 pofás tokmány
Digitális útmérő rendszer üveglécekkel
Rendelhető kivitelek:
CU 400 orsó furat D62 mm
CU 400TM orsó furat D52 mm (4 kW)
CU 400M orsó furat D72 mm
Rendelhető hosszak:
1000 mm
1500 mm
2000 mm
3000 mm ( CU400 M*RD)
4000 mm ( CU400 M*RD)
5000 mm ( CU400 M*RD)
Rendelhető tartozékok:
3 pofás tokmány ( eltérő méretben )
4 pofás tokmány
4 pofás síktárcsa
Álló báb
Futó báb
4 állású ütköző
eszeterga szíív és haajtótárcsa
fúrótokmány
kúpesztergáló készülék
Paraméterek
| Gép típus | CU400TMx1000 |
| Cikkszám | V-CU400TMx1000 |
| Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
| Digitális kijelző van/nincs ( DRO ) | van |
| Hídban elforduló átmérő (swing in gap) | 550 mm |
| Csúcs magasság (center height) | 200 mm |
| keresztszán löket (cross-slide travel) | 235 mm |
| Hosszán löket ( longitudinal travel) mm | 1000 mm |
| Késszán löket (top-slide travel) | 110 mm |
| Ágy szélesség ( Bed width) | 320 mm |
| Főorsó furat (hole/bore thrugh the spindel) | 52 mm |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 2240 db |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 50 mm |
| Szegnyereg belső kúp (tailstock taper) | MK4 |
| Gép súly (machine weight) | 1600 kg |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | 0,0075-0,3 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,015-0,6 |
| Késszán előtolás van / nincs (top-slide feeds) | nincs |
| Keresztirányú gyorsmenet van / nincs (Cross-slide rapid feeed) | nincs |
| Vágható menetek metrikus (tapping metric) | 0,25-7,5 |
| Vágható menetek whithworth (tapping whithworth/inch) | 4-120 |
| Vágható menetek modul (tapping module) | 0,0625-1,875 |
| Vágható menetek diametrik (tapping diametric) | 16-480 |
| Főmotor teljesítménye ( Motor ) | 4 kW |
