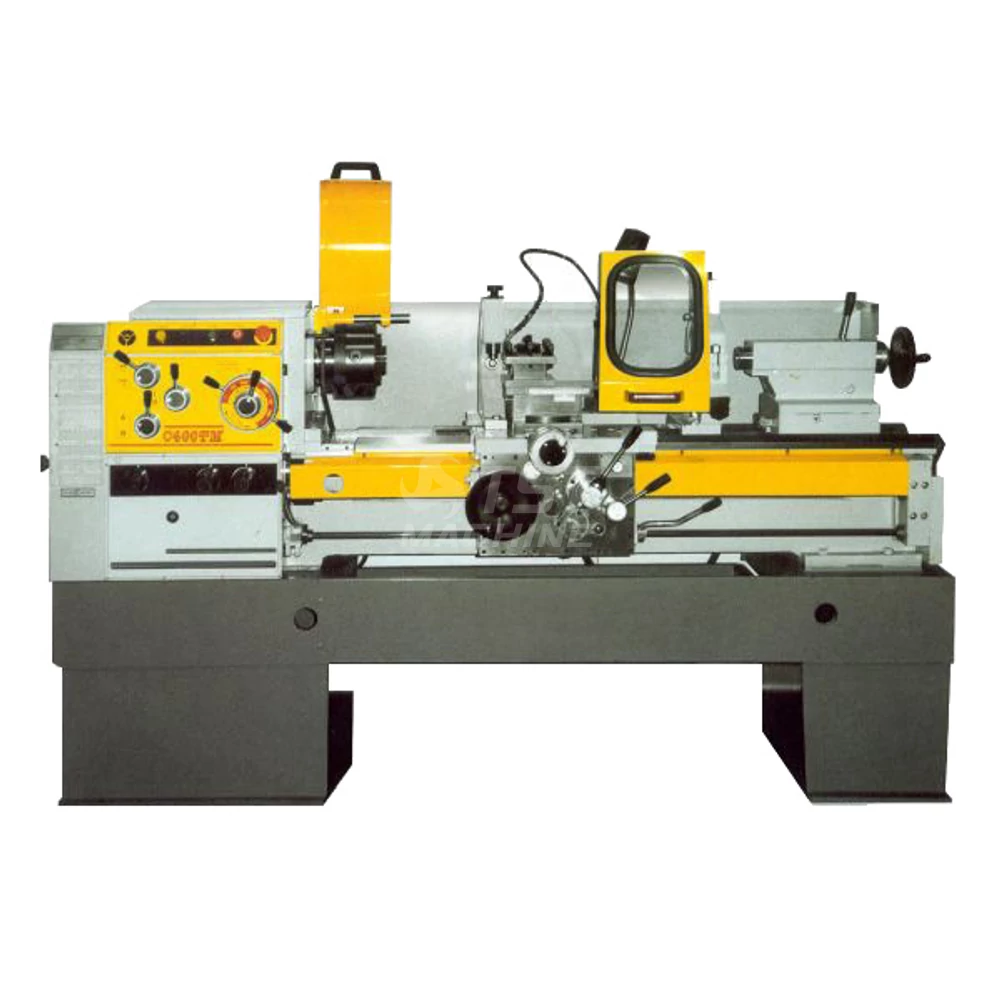

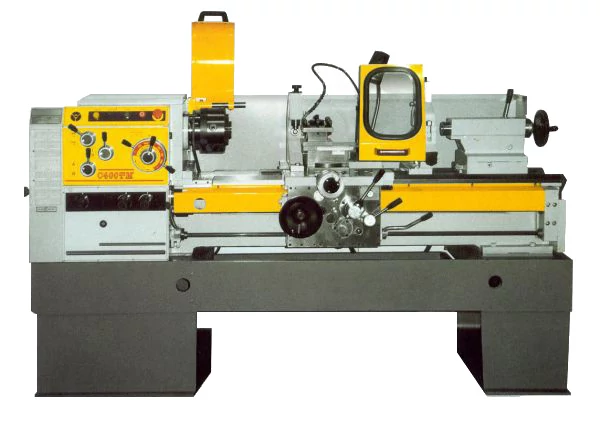

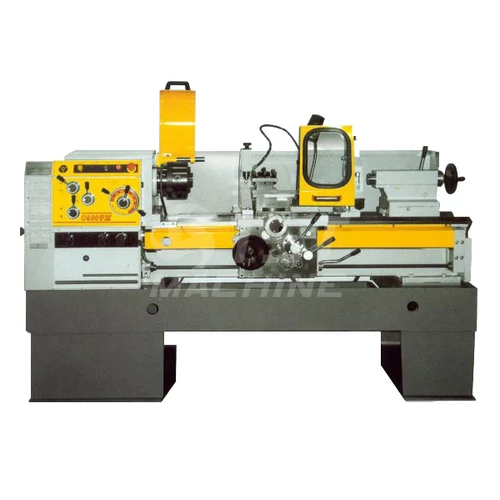

CU 400TMx750 mm csúcseszterga digitális kijelzővel
Leírás
Általános bemutatás
A CU esztergasorozat széles körben ismert egyedi és kissorozatú gyártások
meghatározó esztergagépe már évtizedek óta. Felhasználható az ipar és
mezőgazdaság minden területén. Iskolai oktatás és próbagyártás területén
is jó hasznát vehetik a széles tartozékkínálatával. A gépek rendkívül megbízhatóak ,
biztonságosak . Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
- csúcsmagassággal,
- csúcstávolsággal,
- orsófurattal, és
- főmotor teljesítménnyel is megrendelhető.
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, nagyon merev, magas szilárdságú kitűnő rezgéscsillapítású szürke öntvény .
Dupla prizmás edzett precízen köszörült vezetékrendszer .
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak
Orsószekrény:
Magas szilárdságú precízen előállított kitűnő rezgéscsillapítású szürke öntvény , mely alkalmas
mind nagysebességű megmunkálásra mind folyamatos nagy terhelés melletti igényes munkavégzésre .
A főorsó precízen csapágyazott ( SKF, NSK, FAG) , edzett köszörül.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alap tatozékok:
Elektromos fék
Főorsó végződés DIN 55027
Elektromos szekrény vezérlő panellel
Hűtőrendszer
Géplámpa
Négy irányú gyorsmeneti egység
Kivehető híd
Tokmány felfogató tárcsa
Hátsó butkolat
Tokmány burkolat
Késtartó burkolat
Ékszíjak
Cserekerekek
Szintező talpak
Alapozó készlet
Álló csúcs a főorsóhoz
Orsó átalakító adapter
4 állású késtartó kulccsal
Egyállású hosszütköző
Szegnyereg gyorsoldással
Tartozék doboz
Csúszó lapos csomagolás fóliával
Kezelési leírás
Sztenderd festés
Digitális útmérő rendszer üveglécekkel
Rendelhető kivitelek:
CU 400 orsó furat D62 mm
CU 400TM orsó furat D52 mm (4 kW)
CU 400M orsó furat D72 mm
Rendelhető hosszak:
1000 mm
1500 mm
2000 mm
3000 mm ( CU400 M*RD)
4000 mm ( CU400 M*RD)
5000 mm ( CU400 M*RD)
Rendelhető tartozékok:
3 pofás tokmány 200mm 500 €
4 pofás tokmány 320mm 800 €
4 pofás síktárcsa 320mm 332 €
Álló báb kis méret 10-100mm 364 €
Álló báb nagy méret 140-280mm 400 €
Görgős megvezetés álló bábhoz kicsi/nagy 240/300€
Futó báb 10-80mm 205€
Eszeterga szív és hajtótárcsa 231€
Fúrótokmány 20mm 80€
Kúpesztergáló készülék 800€
A CU esztergasorozat széles körben ismert egyedi és kissorozatú gyártások
meghatározó esztergagépe már évtizedek óta. Felhasználható az ipar és
mezőgazdaság minden területén. Iskolai oktatás és próbagyártás területén
is jó hasznát vehetik a széles tartozékkínálatával. A gépek rendkívül megbízhatóak ,
biztonságosak . Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
- csúcsmagassággal,
- csúcstávolsággal,
- orsófurattal, és
- főmotor teljesítménnyel is megrendelhető.
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, nagyon merev, magas szilárdságú kitűnő rezgéscsillapítású szürke öntvény .
Dupla prizmás edzett precízen köszörült vezetékrendszer .
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak
Orsószekrény:
Magas szilárdságú precízen előállított kitűnő rezgéscsillapítású szürke öntvény , mely alkalmas
mind nagysebességű megmunkálásra mind folyamatos nagy terhelés melletti igényes munkavégzésre .
A főorsó precízen csapágyazott ( SKF, NSK, FAG) , edzett köszörül.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alap tatozékok:
Elektromos fék
Főorsó végződés DIN 55027
Elektromos szekrény vezérlő panellel
Hűtőrendszer
Géplámpa
Négy irányú gyorsmeneti egység
Kivehető híd
Tokmány felfogató tárcsa
Hátsó butkolat
Tokmány burkolat
Késtartó burkolat
Ékszíjak
Cserekerekek
Szintező talpak
Alapozó készlet
Álló csúcs a főorsóhoz
Orsó átalakító adapter
4 állású késtartó kulccsal
Egyállású hosszütköző
Szegnyereg gyorsoldással
Tartozék doboz
Csúszó lapos csomagolás fóliával
Kezelési leírás
Sztenderd festés
Digitális útmérő rendszer üveglécekkel
Rendelhető kivitelek:
CU 400 orsó furat D62 mm
CU 400TM orsó furat D52 mm (4 kW)
CU 400M orsó furat D72 mm
Rendelhető hosszak:
1000 mm
1500 mm
2000 mm
3000 mm ( CU400 M*RD)
4000 mm ( CU400 M*RD)
5000 mm ( CU400 M*RD)
Rendelhető tartozékok:
3 pofás tokmány 200mm 500 €
4 pofás tokmány 320mm 800 €
4 pofás síktárcsa 320mm 332 €
Álló báb kis méret 10-100mm 364 €
Álló báb nagy méret 140-280mm 400 €
Görgős megvezetés álló bábhoz kicsi/nagy 240/300€
Futó báb 10-80mm 205€
Eszeterga szív és hajtótárcsa 231€
Fúrótokmány 20mm 80€
Kúpesztergáló készülék 800€
Paraméterek
| Gép típus | CU400TMx750 |
| Cikkszám | V-CU400TMx750 |
| Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
| Digitális kijelző van/nincs ( DRO ) | van |
| Hídban elforduló átmérő (swing in gap) | 620 mm |
| Csúcs magasság (center height) | 200 mm |
| keresztszán löket (cross-slide travel) | 250 mm |
| Hosszán löket ( longitudinal travel) mm | 750 mm |
| Késszán löket (top-slide travel) | 130 mm |
| Ágy szélesség ( Bed width) | 360 mm |
| Főorsó furat (hole/bore thrugh the spindel) | 52 mm |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 2240 db |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 60 mm |
| Szegnyereg belső kúp (tailstock taper) | 4 |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | 0,0075-0,3 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,015-0,6 |
| Késszán előtolás van / nincs (top-slide feeds) | nincs |
| Keresztirányú gyorsmenet van / nincs (Cross-slide rapid feeed) | nincs |
| Vágható menetek metrikus (tapping metric) | 0,25-7,5 |
| Vágható menetek whithworth (tapping whithworth/inch) | 4-120 |
| Vágható menetek modul (tapping module) | 0,0625-1,875 |
| Vágható menetek diametrik (tapping diametric) | 16-480 |
| Főmotor teljesítménye ( Motor ) | 4 kW |
| Gép súly (machine weight) | 1480 kg |
