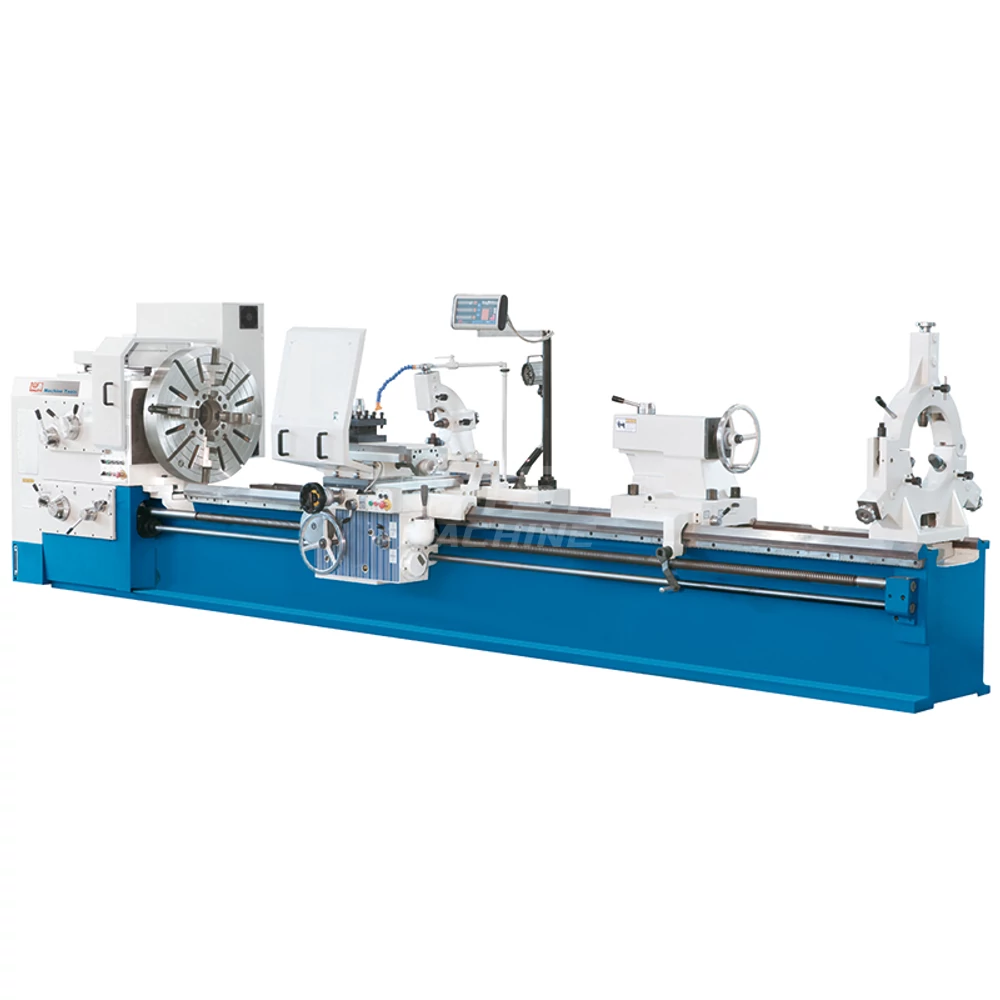

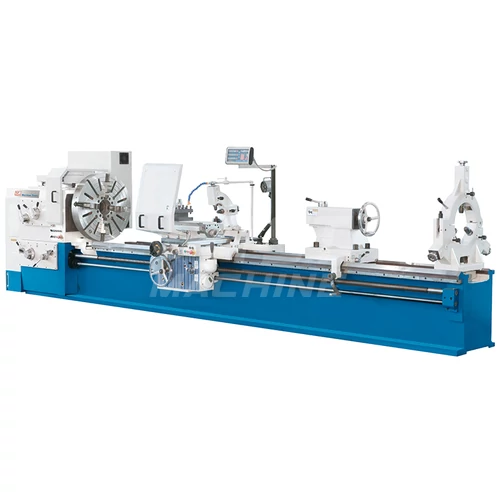

DL S Nehéz eszterga 515/5000 S
Leírás és Paraméterek
Fő tulajdonságok:
- Extra erős, rendkívül széles ágyszerkezettel ellátott nehézeszterga
- A vázszerkezet egy darabból öntött
- Indukciósan edzett, köszörült szánvezetékek a hosszú élettartamért és a tartós pontosságért
- Masszív felépítésű orsószekrény, nagyméretű előfeszített görgőscsapágyakkal a nagy terhelhetőségért
- 100 mm- es orsófurat
- Az edzett és köszörült fogaskerekeknek köszönhetően magas fordulaton is csendes üzemeltetés
- 1000 mm- es ágyfeletti elforduló átmérő
- 720 mm- es szánfeletti elforduló átmérő
- 18,5 kW- os főhajtás
- 3 tengelyes digitális mérőrendszer
Tartozékok:
- D1000 mm- es síktárcsa
- 4 állású szerszámtartó
- Állóbáb ( 40-350 mm)
- Futóbáb ( 30-120 mm)
- Állócsúcs
- Átalakító hüvely
- Tokmányvédő burkolat
- Készánvédő burkolat
- Hűtőrendszer
- Munkatér megvilágítás
- Kezelő szerszámok
- Kezelési leírás angol nyelven
| Ágy szélesség ( Bed width) | 600 |
| Cikkszám | K-301517 |
| Csúcs távolság ( center width) | 5000 |
| Főorsó fokozatok száma (spindel ranges) | 5-630 |
| Főorsó furat (hole/bore thrugh the spindel) | 100 |
| Főorsó végződés/belső kúp (spindle mount/taper ) | A2-11 |
| Gép hossz (L=Machine lenght) | 7150 |
| Gép magasság (H=Machine height) | 1600 |
| Gép súly (Machine weight) | 9500 |
| Gép szélesség (W=Machine widht) | 1500 |
| Gép típus | DL S Nehéz eszterga 515/5000 S |
| Hídban elforduló átmérő (swing in gap) | 1350 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,08-9(64) |
| keresztszán löket (cross-slide travel) | 600 |
| Késszán előtolás van / nincs (top-slide feeds) | 0,03-2(64) |
| Késszán löket (top-slide travel) | 250 |
| Max. elforduló átmérő (max. turning diam. over bed) | 1000 |
| Szán felett elforduló átmérő (max turning diam. over support) | 720 |
| Szegnyereg belső kúp (tailstock taper) | 6 |
| Vágható menetek diametrik (tapping diametric) | 0,5-60(56) |
| Vágható menetek metrikus (tapping metric) | 1-120(56) |
| Vágható menetek modul (tapping module) | 0,6.60(56) |
| Vágható menetek whithworth (tapping whithworth/inch) | 30-1/4(569 |
