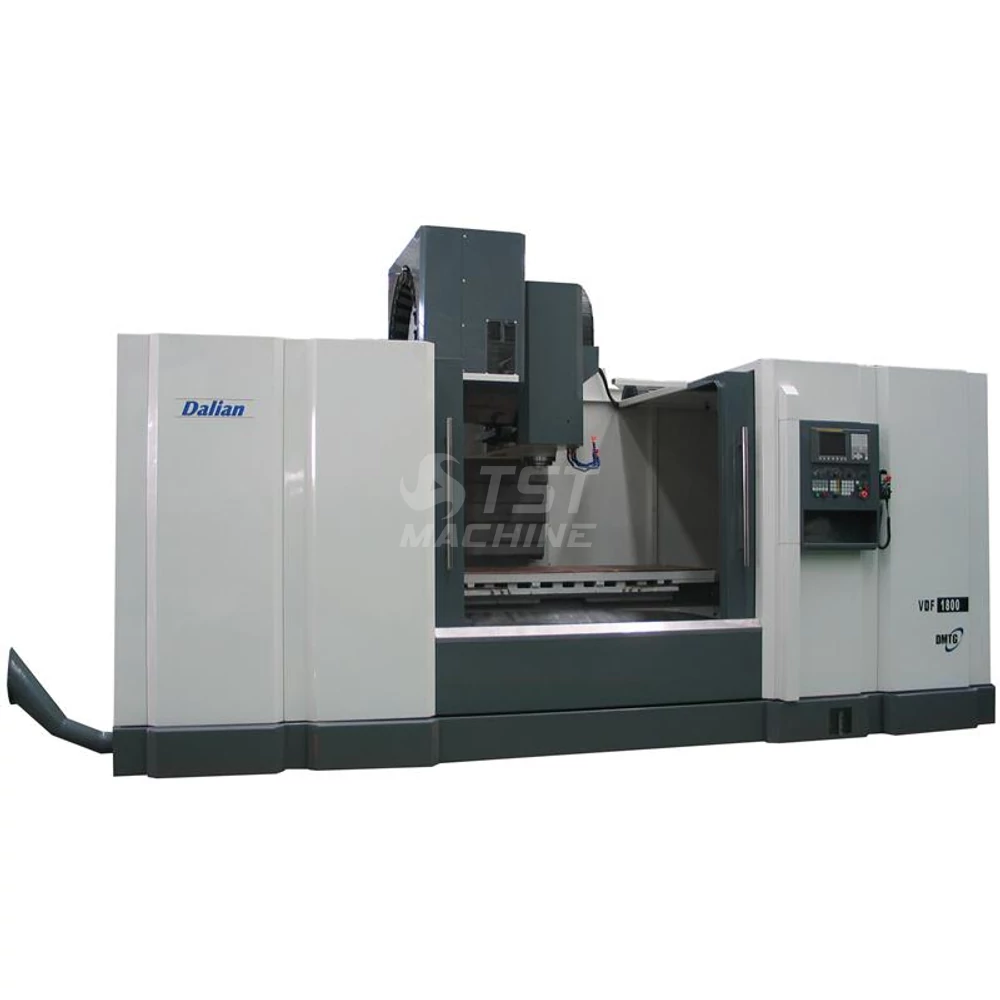

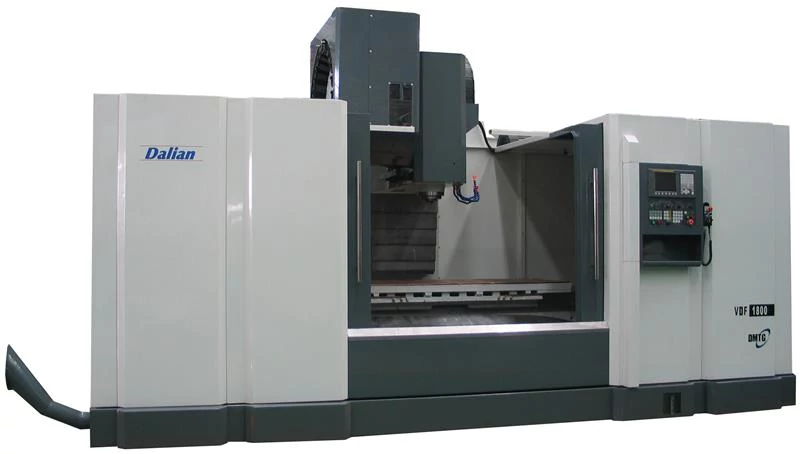

Ingersoll VDF1800 Függőleges CNC Megmunkálóközpont
Leírás és Paraméterek
Stabil öntött gépváz
Edzett köszörült vezetékrendszer.
Turcite B siklófelületek
Szíj hajtású főorsó, mely opcionálisan ZF fogaskerékhajtóműves kivitelben is rendelhető
BT 50 robosztus szerszámmegfogó rendszer
Kétkaros szerszámcserélő
Alap tartozékok:
zárt burkolat
automata kenőrendszer
főorsó kifúvatás
Olaj hűtővíz szeparátor
Hőcserélős elektromos szekrény
háromszínű gépállapot kijelző lámpa
Hűtőrendszer
merevszárú menetfúrás
Digitális adatkiolvasási rendszer.
Opcionálisan rendelhető
Emelt orsó fordulat
fogaskerékhajtómű
lemosó hűtőrendszer
Főorsó olajhűtő
Légkondicionáló az elektromos szekrényre
programozható 4. és 5 tengely
Orsón keresztüli hűtés
Szerszámbemérő
munkadarab bemérő
Automata lekapcsolás műszak végén
Edzett köszörült vezetékrendszer.
Turcite B siklófelületek
Szíj hajtású főorsó, mely opcionálisan ZF fogaskerékhajtóműves kivitelben is rendelhető
BT 50 robosztus szerszámmegfogó rendszer
Kétkaros szerszámcserélő
Alap tartozékok:
zárt burkolat
automata kenőrendszer
főorsó kifúvatás
Olaj hűtővíz szeparátor
Hőcserélős elektromos szekrény
háromszínű gépállapot kijelző lámpa
Hűtőrendszer
merevszárú menetfúrás
Digitális adatkiolvasási rendszer.
Opcionálisan rendelhető
Emelt orsó fordulat
fogaskerékhajtómű
lemosó hűtőrendszer
Főorsó olajhűtő
Légkondicionáló az elektromos szekrényre
programozható 4. és 5 tengely
Orsón keresztüli hűtés
Szerszámbemérő
munkadarab bemérő
Automata lekapcsolás műszak végén
| Gép típus | DMTG-Ingersoll VDF 1800 |
| Cikkszám | ING-VDF1800 |
| Vezeték típus: edzett lapos / lineár (Boxway / Linear way) | Edzett köszörűlt |
| Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | Függőleges |
| További CNC tengely van/nincs (Addition CNC axis) | opció |
| Asztal hossz (Table length) | 2000 mm |
| Asztal szélesség (Table width) | 800 mm |
| Főorsó meghajtása ( Spindle drive) | szíj |
| Max. teljesítmény (Spindle motor) | 15 kW |
| X-tengely gyorsmenet (Rapid feed X axis) | 15 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 15 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 12 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 7 |
| Szerszámtár férőhely (Too storag capacity) | 24 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 3.5 sec |
| Max. szerszám átmérő (Max. tool diameter) | 125 mm |
| Max. szerszám hossz (Max. tool lenght) | 305 mm |
| Max. szerszám súly (Max. tool weight) | 15 kg |
| Paletta cserélő van / nincs (APC) | nincs |
| Pozicionálási pontosság (Positioning accuracy) | 0.03 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.015 mm |
| Vezérlés típusa (CNC Controller) | Fanuc Oi-Mate |
| Opcionális vezérlések (Optional CNC controller) | SIEMENS 828 D |
| Gép magasság (Machine height) | 3120 mm |
| Gép szélesség (Machine width) | 3480 mm |
| Gép hossz (Machine lenght) | 5240 mm |
| Gép súly (machine weight) | 14500 kg |
