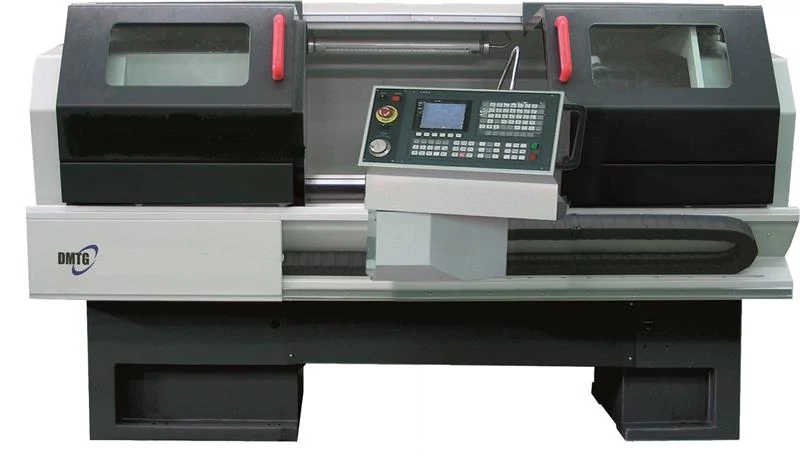

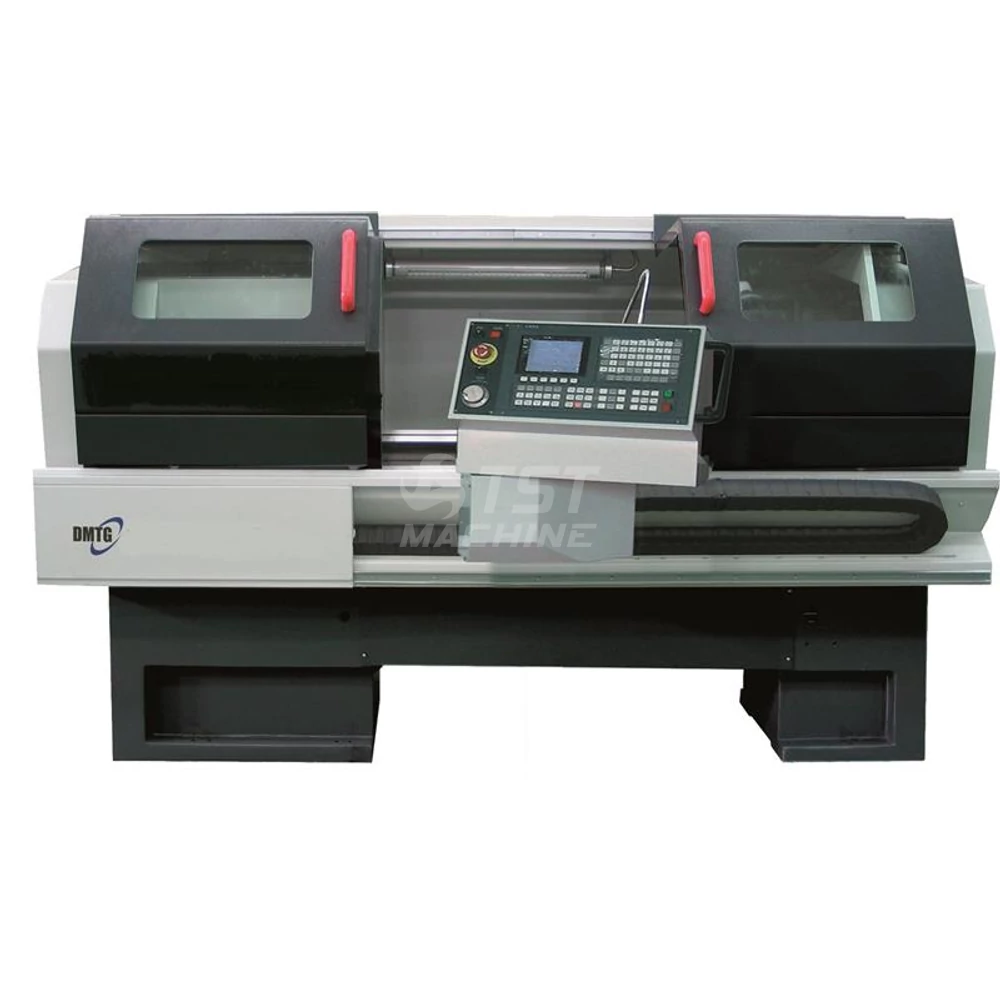

EASYTURN 400 FL Manual CNC eszterga
Eastern Servce GroupLeírás és Paraméterek
EASYTURN Flat Bed CNC esztergagépek
Az általunk kínált Manuál / CNC technika tökéletes megoldás a szerszámüzemi felhasználás, kis szériás gyártás vagy akár üzemi sorozatgyártás céljaira ahol fontos a rugalmasság, sokoldalúság,
Jellemzően első CNC esztergagépként ajánljuk a kezdő lépések megtételéhez olyan vállalkozónak, akik még nem jártas a CNC technológia területén.
Könnyű kezelhetősége alkalmassá tesz oktatási intézmények szakképző iskolák képzési céljainak megvalósítására.
Nagyon kedvező árfekvése és magas teljesítménye, vonzó mind a kis / közepes és nagy vállalkozások számára.
Kombinált alkalmazhatóság:
• 2 db kézikerék segítségével, mint egy hagyományos manuális eszterga
• öntanuló funkcióval jólérthető dialógusokkal egyszerű alkatrészek ismételt gyártásához
• normál DIN/ ISO G-kódos programozhatóság CNC esztergaként
• Fanuc 0i TC-t vezérlésnél rendelhető a Manual Guide I opció
• Fagor vagy Siemens vezérléssel dialóg rendszerű programozás
EASYTURNN gépeink a munkatéren kívül elhelyezett a burkolattól elkülönített sínen mozgatható kezelőpulttal rendelkeznek. A kezelő pult 90 fokban el fordítható a még kényelmesebb kezelhetőség érdekében.
Alapfelszereltség a függőleges tengelyű 4 állású elektromos késtartó.
Alapfelszereltség
► A2-6 orsó végződés (48 Vagy 52 mm) átmérőjű furattal
► Fogaskerekes hajtómű a nagyobb nyomaték eléréséhez
► Fokozatmentesen változtatható orsó-fordulatszám 200-től 3500 ford./percig, 3 sebességtartományban
► Kezelőkonzol 2 elektronikus kézikerékkel, 4 állású joystickkal és orsóval
vezérlőkar a kézi működtetéshez
► A vezérlő egy sínen fut, így a kezelőszerv a lehető legjobban elhelyezhető
kényelem
► A vezérlés 90°-ban elforgatható az egyszerű szerszámbeállítás érdekében
► Központi automatikus kenőrendszer a csúszóvezetékekhez (nyereg/ágy és kereszt
szán/nyereg) és golyósorsók
► X és Z szán mozgatása elektromos kézikerekekkel
► G-kódos programozás offline számítógéppel vagy a gépen a CNC vezérléssel
► Váloztatható sebességű AC motorral meghajtott főorsó a kivételes megmunkálási teljesítményért
► Az automatikus 3 tartományú főhajtás, mely lehetővé teszi a maximális teljesítmény kihasználását alacsony fordulatszámon is ( magas nyomaték alacsony orsófordulatszámot igénylő alkatrészek, például nagy alkatrészek megmunkálása során)
► Kézi működtetésű 3 pofás tokmány
► Szegnyereg manuális hüvelymozgatással.
► Nagy teherbírású konstrukció öntöttvas ágyrendszer
► Súrlódásgátló Turcite-B bevonat a szánok és az ágy között a súrlódás csökkentése érdekében, kiváló csillapítási tulajdonságok a rezgésmentes megmunkálás érdekében A bevonat minimálisra csökkenti az ágykopást a gép élettartamának meghosszabbítása érdekében
► Az X és Z tengely golyósorsói precíziós összetett csapágyakba vannak szerelve a halk működés és a pontos pozicionálás érdekében
► Teljesen zárt, biztonsági kapcsolóval ellátott védőburkolat a tiszta munkakörnyezet fenntartása érdekében A burkolat védelmet nyújt és nagy sebességű forgácseltávolítást tesz lehetővé
► automatikus hűtőrendszer
► Rendelhető Fanuc Oi-TD , FAGOR 8055TC vagy SIEMENS 828D vezérléssel is.
Rendelhető opciók:
► 6 állású vízszintes tengelyű revolverfej
► Hidraulikus csomag, tokmány, szegnyereg , revolverfej
► Álló báb, mozgóbáb
► forgó csúcs, állócsúcs
► Rugalmas géptalp
► Induló szerszámkészlet
Az általunk kínált Manuál / CNC technika tökéletes megoldás a szerszámüzemi felhasználás, kis szériás gyártás vagy akár üzemi sorozatgyártás céljaira ahol fontos a rugalmasság, sokoldalúság,
Jellemzően első CNC esztergagépként ajánljuk a kezdő lépések megtételéhez olyan vállalkozónak, akik még nem jártas a CNC technológia területén.
Könnyű kezelhetősége alkalmassá tesz oktatási intézmények szakképző iskolák képzési céljainak megvalósítására.
Nagyon kedvező árfekvése és magas teljesítménye, vonzó mind a kis / közepes és nagy vállalkozások számára.
Kombinált alkalmazhatóság:
• 2 db kézikerék segítségével, mint egy hagyományos manuális eszterga
• öntanuló funkcióval jólérthető dialógusokkal egyszerű alkatrészek ismételt gyártásához
• normál DIN/ ISO G-kódos programozhatóság CNC esztergaként
• Fanuc 0i TC-t vezérlésnél rendelhető a Manual Guide I opció
• Fagor vagy Siemens vezérléssel dialóg rendszerű programozás
EASYTURNN gépeink a munkatéren kívül elhelyezett a burkolattól elkülönített sínen mozgatható kezelőpulttal rendelkeznek. A kezelő pult 90 fokban el fordítható a még kényelmesebb kezelhetőség érdekében.
Alapfelszereltség a függőleges tengelyű 4 állású elektromos késtartó.
Alapfelszereltség
► A2-6 orsó végződés (48 Vagy 52 mm) átmérőjű furattal
► Fogaskerekes hajtómű a nagyobb nyomaték eléréséhez
► Fokozatmentesen változtatható orsó-fordulatszám 200-től 3500 ford./percig, 3 sebességtartományban
► Kezelőkonzol 2 elektronikus kézikerékkel, 4 állású joystickkal és orsóval
vezérlőkar a kézi működtetéshez
► A vezérlő egy sínen fut, így a kezelőszerv a lehető legjobban elhelyezhető
kényelem
► A vezérlés 90°-ban elforgatható az egyszerű szerszámbeállítás érdekében
► Központi automatikus kenőrendszer a csúszóvezetékekhez (nyereg/ágy és kereszt
szán/nyereg) és golyósorsók
► X és Z szán mozgatása elektromos kézikerekekkel
► G-kódos programozás offline számítógéppel vagy a gépen a CNC vezérléssel
► Váloztatható sebességű AC motorral meghajtott főorsó a kivételes megmunkálási teljesítményért
► Az automatikus 3 tartományú főhajtás, mely lehetővé teszi a maximális teljesítmény kihasználását alacsony fordulatszámon is ( magas nyomaték alacsony orsófordulatszámot igénylő alkatrészek, például nagy alkatrészek megmunkálása során)
► Kézi működtetésű 3 pofás tokmány
► Szegnyereg manuális hüvelymozgatással.
► Nagy teherbírású konstrukció öntöttvas ágyrendszer
► Súrlódásgátló Turcite-B bevonat a szánok és az ágy között a súrlódás csökkentése érdekében, kiváló csillapítási tulajdonságok a rezgésmentes megmunkálás érdekében A bevonat minimálisra csökkenti az ágykopást a gép élettartamának meghosszabbítása érdekében
► Az X és Z tengely golyósorsói precíziós összetett csapágyakba vannak szerelve a halk működés és a pontos pozicionálás érdekében
► Teljesen zárt, biztonsági kapcsolóval ellátott védőburkolat a tiszta munkakörnyezet fenntartása érdekében A burkolat védelmet nyújt és nagy sebességű forgácseltávolítást tesz lehetővé
► automatikus hűtőrendszer
► Rendelhető Fanuc Oi-TD , FAGOR 8055TC vagy SIEMENS 828D vezérléssel is.
Rendelhető opciók:
► 6 állású vízszintes tengelyű revolverfej
► Hidraulikus csomag, tokmány, szegnyereg , revolverfej
► Álló báb, mozgóbáb
► forgó csúcs, állócsúcs
► Rugalmas géptalp
► Induló szerszámkészlet
Gép típus | EASYTURN 400 FL |
Cikkszám | ING-EASYTURN 400 FL |
Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Manuál / CNC |
Tokmány átmérője ( Chuck size) | 315 mm |
Elrendezés | sík |
Főorsó furat | 40 mm |
Főorsó végződés/belső kúp (spindle mount/taper ) | A2-5 |
Szegnyereg hüvely átmérő (talstock quill diam.) | 63 mm |
Szegnyereg belső kúp (tailstock taper) | MT 4 |
Keresztirányú előtolás ( X cross-slide feed) | 7750 mm/min |
Hosszirányú előtolás (Z longitudinal feed ) | 7750 mm/min |
Gyorsmenet X (Rapid X) | 8 m/min |
Gyorsmenet Z (Rapid Z) - m/min | 10 m/min |
Revolver fej állások száma (turret tool station) | 4 db |
Pozicionálási pontosság (Positioning accuracy) | 0.006 mm |
Ismétlési pontosság (repeatability accuracy) | 0.008 mm |
Vezérlés típusa (CNC Controller) | Fanuc 0i TD |
Opcionális vezérlések (Optional CNC controller) | SIEMENS 828 D |
Főmotor teljesítmény / fesz. (headstock / spindle motor) | 5,5 |
Gép hossz (L=Machine lenght) | 2550 mm |
Gép szélesség (W=Machine widht) | 1480 mm |
Gép magasság (H=Machine height) | 1520 mm |
Gép súly (machine weight) | 2000 kg |
