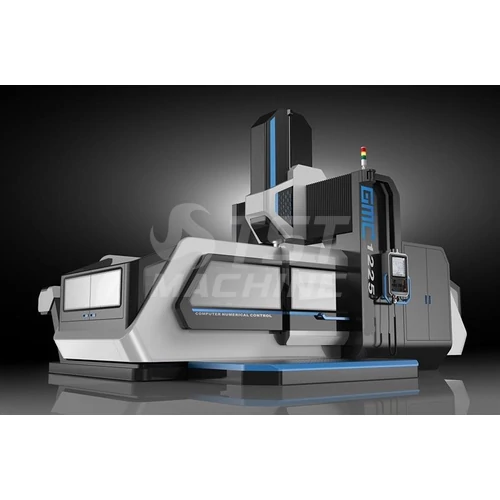

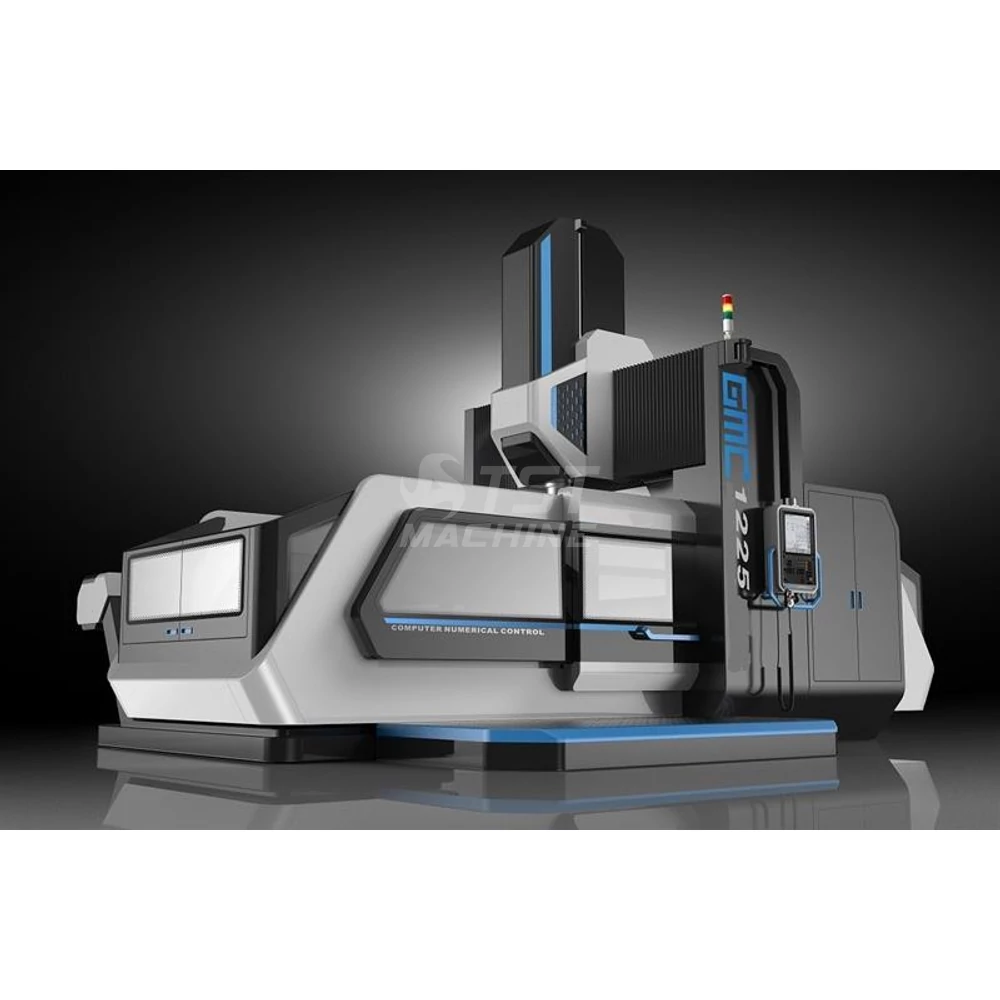

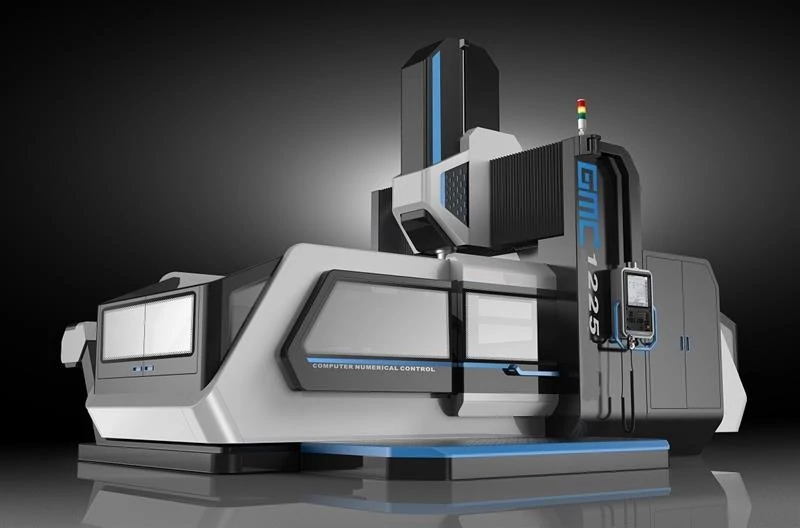

Edumill 1525 CNC Portálmarógép
Leírás és Paraméterek
EDUMILL CNC portálmarógépek általános bemutatása:
• Löketek: 2700x1700x1000 mm.
• Portál kialakítású öntöttvas vázas szerkezet mely kis helyigény mellett maximális merevséget biztosít a legnehezebb forgácsolási körülmények között is.
• A főorsó rezgésstabilitást nagyméretű négyzetes edzett köszörült vezetékrendszer biztosítja.
• NEFF előfeszített golyósorsók és a jól bevált Siemens szervomotor dinamikus mozgást biztosítanak mindhárom tengelyen előtolásban és gyorsmenetben egyaránt.
• Az asztal kemény felfogató felülete nagy biztonságot nyújt a mechanikai sérülések elkerülésére a nagyméretű alkatrészek ki berakodása során
• Erőteljes nagynyomatékú főorsó
• A gép hosszú távú megbízható működéshez szükséges legfontosabb alkatrészek Németországban és Tajvanon készültek
• A szerszámgépcsalád minden tagja hűtött főorsó csapágyazással készül, mely elengedhetetlenül fontos hő stabilitást eredményez nagyméretű munkadarabok hosszantartó megmunkálása során.
• Az optimális forgácseltávolításhoz a nagyteljesítményű hűtő / forgácslemosó rendszer és az opcionálisan rendelhető forgácskotró berendezés együttes használata biztosított
• A vízszintes szánvezetékeket rozsdamentes teleszkópos burkolatelemek védik a mechanikai szennyeződésektől.
• Többoldalas megmunkálás érdekében a gép opcionálisan szabadon állítható univerzális fejjel vagy fix pozíciójú szögfejjel is rendelhető.
• Az automatikus központi kenőrendszer biztosítja minden alkatrész a megbízható kenéstét
Alap tartozékok:
• Siemens 828D digitális CNC vezérlés magyar nyelvű kezelőfelülettel
• elektromos kézi kerék
• osztott kezelőpanel
• 24 helyes szerszámcserélő
• hőcserélővel ellátott elektromos szekrény
• levegős forgácseltávolító pisztoly
• automatikus központi kenőrendszer
• LED munkatér világítás
• kezelő szerszámok
• angol nyelvű kezelési és karbantartási leírás
• magyar nyelvű programozási leírás
Opcionális tartozékok:
• ZF típusú fogaskerék hajtómű
• Szabadon állítható univerzális marófej
• Fix pozíciójú szögfej
• Fanuc vezérlés
• orsón keresztüli hűtés
• Löketek: 2700x1700x1000 mm.
• Portál kialakítású öntöttvas vázas szerkezet mely kis helyigény mellett maximális merevséget biztosít a legnehezebb forgácsolási körülmények között is.
• A főorsó rezgésstabilitást nagyméretű négyzetes edzett köszörült vezetékrendszer biztosítja.
• NEFF előfeszített golyósorsók és a jól bevált Siemens szervomotor dinamikus mozgást biztosítanak mindhárom tengelyen előtolásban és gyorsmenetben egyaránt.
• Az asztal kemény felfogató felülete nagy biztonságot nyújt a mechanikai sérülések elkerülésére a nagyméretű alkatrészek ki berakodása során
• Erőteljes nagynyomatékú főorsó
• A gép hosszú távú megbízható működéshez szükséges legfontosabb alkatrészek Németországban és Tajvanon készültek
• A szerszámgépcsalád minden tagja hűtött főorsó csapágyazással készül, mely elengedhetetlenül fontos hő stabilitást eredményez nagyméretű munkadarabok hosszantartó megmunkálása során.
• Az optimális forgácseltávolításhoz a nagyteljesítményű hűtő / forgácslemosó rendszer és az opcionálisan rendelhető forgácskotró berendezés együttes használata biztosított
• A vízszintes szánvezetékeket rozsdamentes teleszkópos burkolatelemek védik a mechanikai szennyeződésektől.
• Többoldalas megmunkálás érdekében a gép opcionálisan szabadon állítható univerzális fejjel vagy fix pozíciójú szögfejjel is rendelhető.
• Az automatikus központi kenőrendszer biztosítja minden alkatrész a megbízható kenéstét
Alap tartozékok:
• Siemens 828D digitális CNC vezérlés magyar nyelvű kezelőfelülettel
• elektromos kézi kerék
• osztott kezelőpanel
• 24 helyes szerszámcserélő
• hőcserélővel ellátott elektromos szekrény
• levegős forgácseltávolító pisztoly
• automatikus központi kenőrendszer
• LED munkatér világítás
• kezelő szerszámok
• angol nyelvű kezelési és karbantartási leírás
• magyar nyelvű programozási leírás
Opcionális tartozékok:
• ZF típusú fogaskerék hajtómű
• Szabadon állítható univerzális marófej
• Fix pozíciójú szögfej
• Fanuc vezérlés
• orsón keresztüli hűtés
| Gép típus | Edumill 1525 CNC Portálmarógép |
| Cikkszám | S-GA-1525 |
| Vezeték típus: edzett lapos / lineár | X-Y Lineáris vezeték, Z edzett köszörűlt |
| Vezérlés típusa (controller type) | SIEMENS 828 D |
| További CNC tengely van/nincs (Addition CNC axis) | opció |
| Asztal hossz (Table length) | 2500 mm |
| Mdb maximális magassága (Max. height of works piece) | 1000 mm |
| Asztal szélesség (Table width) | 1500 mm |
| Főorsó meghajtása ( Spindle drive) | szíj |
| Max. teljesítmény (Spindle motor) | 22 kW |
| X-tengely gyorsmenet (Rapid feed X axis) | 12 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 12 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 8 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 4 |
| Szerszámtár férőhely (Too storag capacity) | 4 db |
