Leírás és Paraméterek

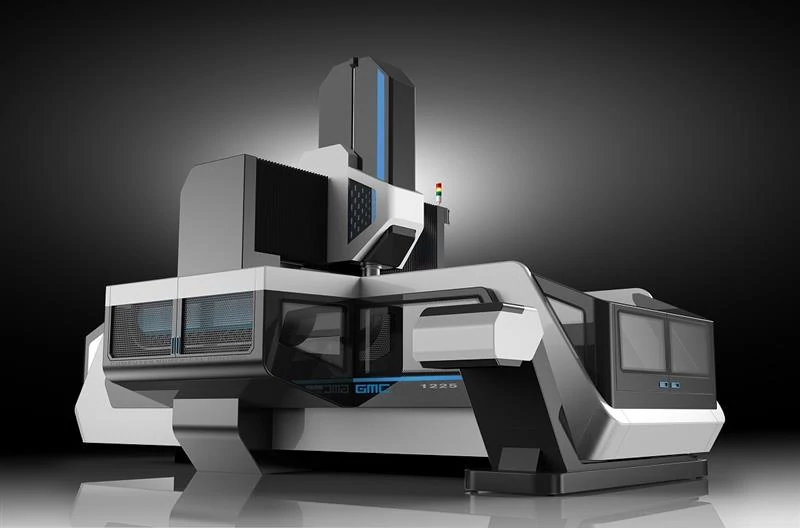

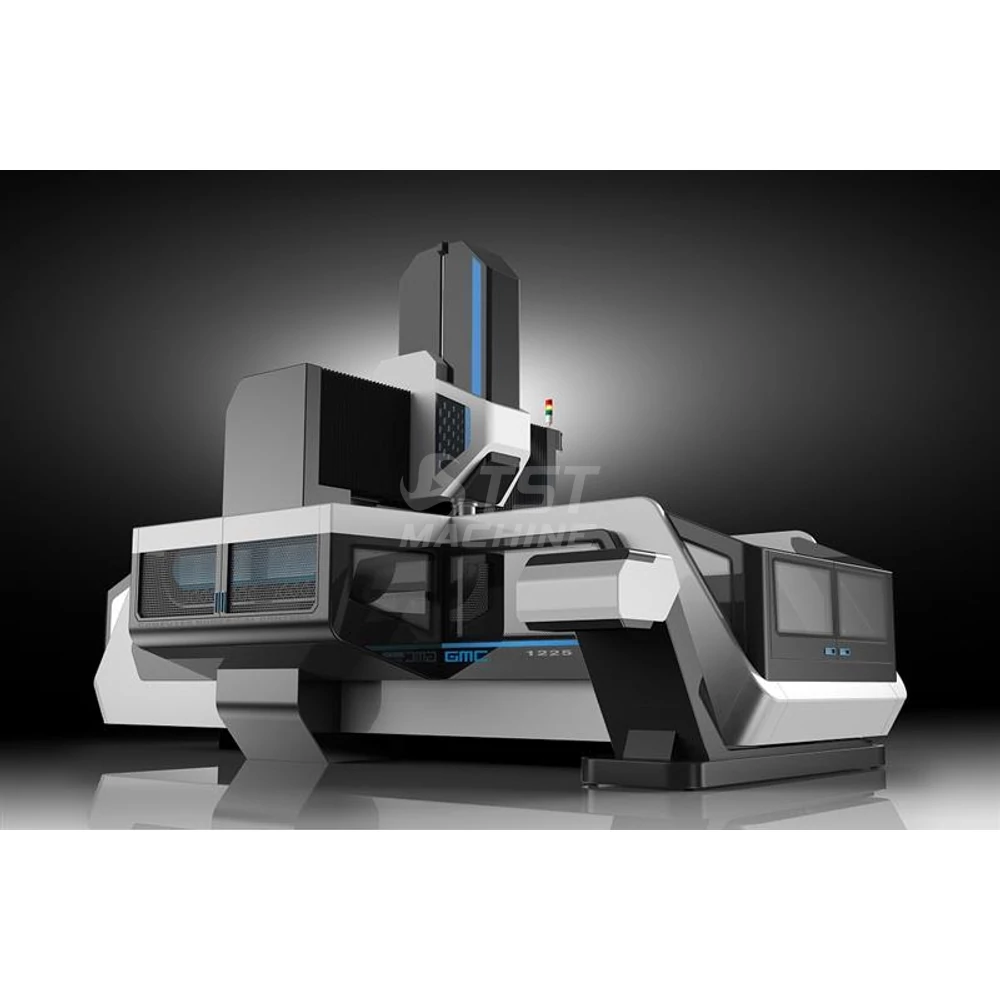

EDUMILL CNC univerzálfejes portálmarógépek általános bemutatása:
• Nagyméretű alkatrészek 5 oldalának egyfelfogásban történő megmunkálása.
• NC-ből programozható két osztósíkos CNC marófej.
• Hidraulikus univerzális fej rögzítés és oldás
• Automata fej tároló állomás
• Oszósíkonként 2,5 fokos osztási lehetőség
• Löketek: 2700x1700x1000 mm.
• Portál kialakítású öntöttvas vázas szerkezet mely kis helyigény mellett maximális merevséget biztosít a legnehezebb forgácsolási körülmények között is.
• A főorsó rezgésstabilitást nagyméretű négyzetes edzett köszörült vezetékrendszer biztosítja.
• Előfeszített golyósorsók és a jól bevált Siemens szervomotor dinamikus mozgást biztosítanak mindhárom tengelyen előtolásban és gyorsmenetben egyaránt.
• Az asztal kemény felfogató felülete nagy biztonságot nyújt a mechanikai sérülések elkerülésére a nagyméretű alkatrészek ki berakodása során
• Erőteljes nagynyomatékú főorsó
• A gép hosszú távú megbízható működéshez szükséges legfontosabb alkatrészek Németországban és Tajvanon készültek
• A szerszámgépcsalád minden tagja hűtött főorsó csapágyazással készül, mely elengedhetetlenül fontos hő stabilitást eredményez nagyméretű munkadarabok hosszantartó megmunkálása során.
• Az optimális forgácseltávolításhoz a nagyteljesítményű hűtő / forgácslemosó rendszer és az opcionálisan rendelhető forgácskotró berendezés együttes használata biztosított
• A vízszintes szánvezetékeket rozsdamentes teleszkópos burkolatelemek védik a mechanikai szennyeződésektől.
• Többoldalas megmunkálás érdekében a gép opcionálisan szabadon állítható univerzális fejjel vagy fix pozíciójú szögfejjel is rendelhető.
• Az automatikus központi kenőrendszer biztosítja minden alkatrész a megbízható kenéstét
Alap tartozékok:
• Siemens 828D digitális CNC vezérlés magyar nyelvű kezelőfelülettel
• 5 face funkció SINUMERIK 828D vezérlőhöz globális garanciával
• elektromos kézi kerék
• osztott kezelőpanel
• 24 helyes kétkaros szerszámcserélő
• HIWIN lineár vezetékek és golyósorsók
• NSK főorsó csapágyazás
• ALPHA ( Német) bolygókerekes hajtóművek mindhárom tengelyen
• ZF típusú fogaskerék hajtómű
• forgácskihordó
• hőcserélővel ellátott elektromos szekrény
• levegős forgácseltávolító pisztoly
• automatikus központi kenőrendszer
• LED munkatér világítás
• kezelő szerszámok
• angol nyelvű kezelési és karbantartási leírás
• magyar nyelvű programozási leírás
Opcionális tartozékok:
• Fanuc vezérlés
• orsón keresztüli hűtés
• Üvegléces mérőrendszer
• RENISHAW Munkadarab bemérő OMP60
• RENISHAW szerszámbemérő TS27R
• Emelt nyomatékú főmotor22/26 kW
• 32 ill. 40 férőhejes függőleges tár
• 40 férőhelyes függőleges/vízszintes tár
