Leírás és Paraméterek
Általános jellemzők:
• Rendkívül jó ár-érték arányú CNC megmunkáló központ
• Ipari és oktatási célra egyaránt ajánlott
• Kis és középszériás könnyű marási és fúrási műveletekhez
• Helytakarékos kompakt kivitel
• SIEMENS 808D/828D ill. Fanuc 0i MD vezérléssel is rendelhető
• Nagysebességű HIWIN görgős vezetékek mindhárom tengelyen
• NSK csapággyal szerelt POSA főorsó
• Opcionálisan emelt fordulatszám tartomány orsó hűtéssel
• Kar nélküli és kétkaros szerszámcserélővel is felszerelhető
• SIEMENS vagy Schneider elektromos egységek
Tartozékok:
• Teljesen zárt munkatér burkolat
• Biztonsági kapcsolóval ellátott széles munkatér ajtó
• Rozsdamentes szánvédő burkolatok
• 16 férőhelyes esernyő rendszerű szerszámcserélő
• Forgácstálca
• LED munkatér megvilágítás
• Szintező talpak
• Kezelő szerszámok
• Automata hűtővízrendszer
• Automata kenő rendszer
• CE minősítés
• Angol nyelvű kezelési útmutató
• 1 év garancia
Rendelhető opciók:
• Eltérő vezérlés ( Fanuc 0i MD)
• 4. tengely előkészítés
• CNC asztal ( D125) 4. tengelyként
• Renishaw OMP 60 munkadarab bemérő
• Renishaw TS-27 szerszám bemérő
• Rendkívül jó ár-érték arányú CNC megmunkáló központ
• Ipari és oktatási célra egyaránt ajánlott
• Kis és középszériás könnyű marási és fúrási műveletekhez
• Helytakarékos kompakt kivitel
• SIEMENS 808D/828D ill. Fanuc 0i MD vezérléssel is rendelhető
• Nagysebességű HIWIN görgős vezetékek mindhárom tengelyen
• NSK csapággyal szerelt POSA főorsó
• Opcionálisan emelt fordulatszám tartomány orsó hűtéssel
• Kar nélküli és kétkaros szerszámcserélővel is felszerelhető
• SIEMENS vagy Schneider elektromos egységek
Tartozékok:
• Teljesen zárt munkatér burkolat
• Biztonsági kapcsolóval ellátott széles munkatér ajtó
• Rozsdamentes szánvédő burkolatok
• 16 férőhelyes esernyő rendszerű szerszámcserélő
• Forgácstálca
• LED munkatér megvilágítás
• Szintező talpak
• Kezelő szerszámok
• Automata hűtővízrendszer
• Automata kenő rendszer
• CE minősítés
• Angol nyelvű kezelési útmutató
• 1 év garancia
Rendelhető opciók:
• Eltérő vezérlés ( Fanuc 0i MD)
• 4. tengely előkészítés
• CNC asztal ( D125) 4. tengelyként
• Renishaw OMP 60 munkadarab bemérő
• Renishaw TS-27 szerszám bemérő

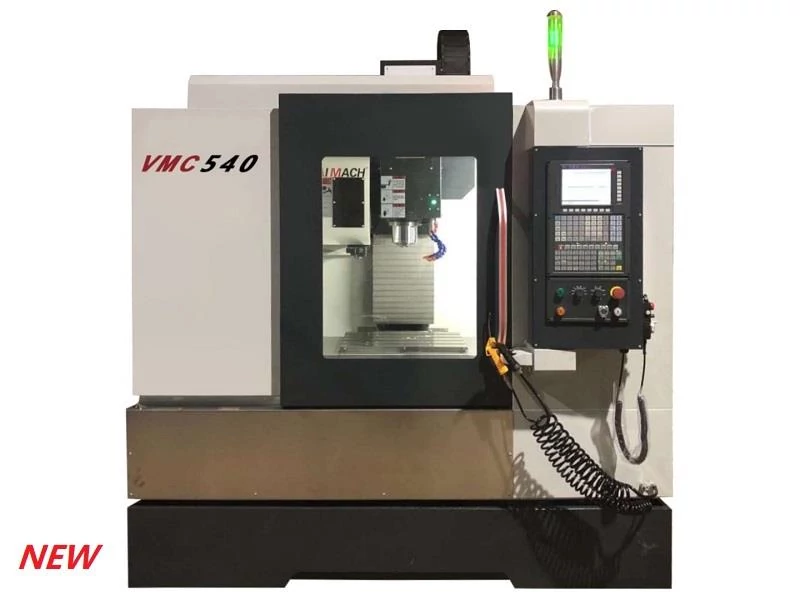

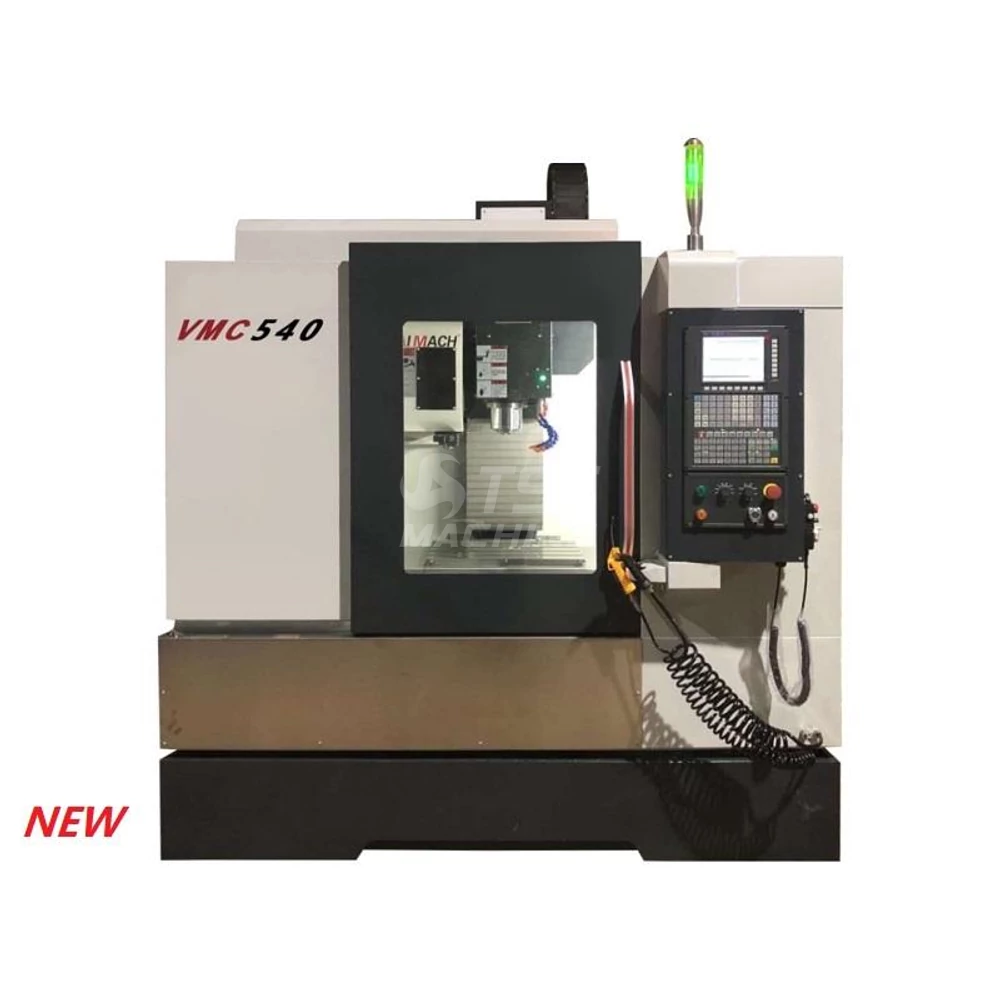

| Gép típus | Edumill 540 Függőleges CNC megmunkálóközpont |
| Cikkszám | S-EDUMILL 540 |
| Vezeték típus: edzett lapos / lineár | Lineáris |
| Vezérlés típusa (controller type) | SIEMENS 808 D |
| Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | Függőleges |
| További CNC tengely van/nincs (Addition CNC axis) | opció |
| Asztal hossz (Table length) | 600 mm |
| Asztal szélesség (Table width) | 400 mm |
| Főorsó meghajtása ( Spindle drive) | szíj |
| Max. teljesítmény (Spindle motor) | 5.5 kW |
| X-tengely gyorsmenet (Rapid feed X axis) | 15 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 15 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 15 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 4 |
| Szerszámtár férőhely (Too storag capacity) | 16 db |
| Szerszámtár férőhely opció (Tool storage capacity option) | 24 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 2 sec |
| Csereidő forgács/forgács (Chip to chip change time) | 5 sec |
| Paletta cserélő van / nincs (APC) | nincs |
| Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
| Opcionális vezérlések (Optional CNC controller) | FANUC 0i-MF |
| Hűtővízrendszer nyomása ( pressure of coolant system) | 6 Mpa |
| Gép magasság (Machine height) | 2300 mm |
| Gép szélesség (Machine width) | 2010 mm |
| Gép hossz (Machine lenght) | 2120 mm |
| Gép súly (machine weight) | 2000 kg |
