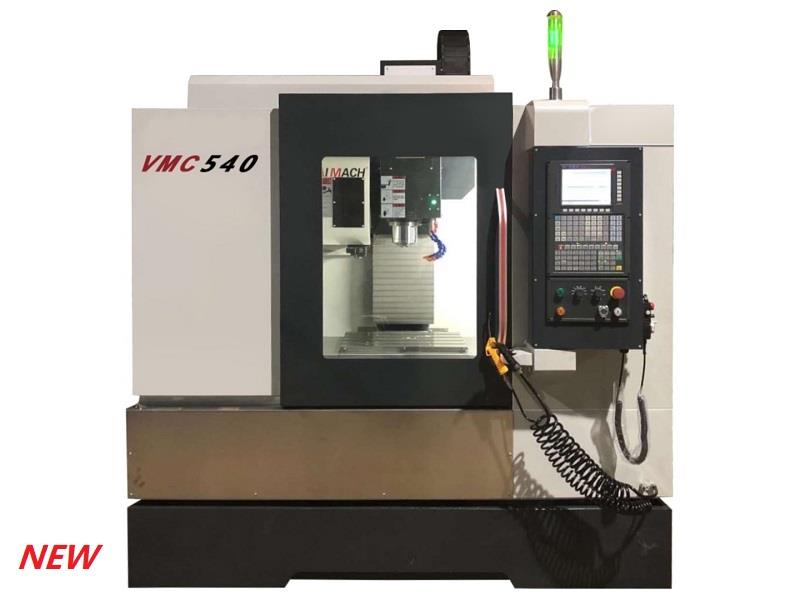

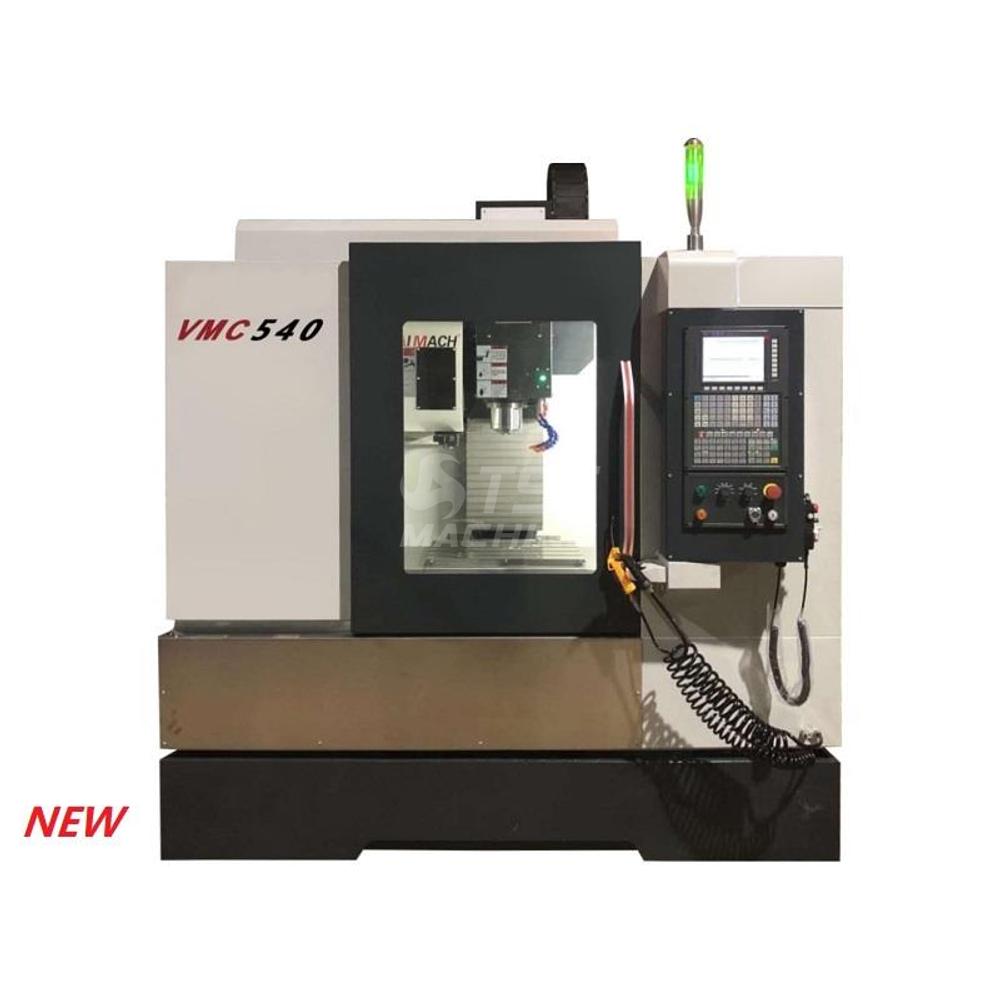

Edumill 540/SIEMENS 828D Megmunkálóközpont
Leírás és Paraméterek
Vezérlő Siemens Sinumerik 828D
- A legmagasabb szintű támogatás az igényes marási műveletekhez
- Kényelmes program- és paraméterbevitel a QWERTY billentyűzeten keresztül
- 100 állítható nullpont eltolás
- Szinkron műveletek és a súgó funkciók
- Siemens Sinumerik 828 D marás maximális megmunkálási pontosság
- Intelligens kinematikus transzformációk hengeres alkatrészek megmunkálásához és a döntött síkokhoz
- SINUMERIK MDynamics az új Advanced Surface funkcióval: a tökéletes alkatrészfelületekhez és a legrövidebb megmunkálási időkhöz
Főbb jellemzők és CNC teljesítményadatok és funkciók Siemens Sinumerik 828 D Marás
- ShopMill: a legrövidebb programozási idő az egyedi alkatrészek és a kis sorozatok esetén
- ProgramGUIDE: a leggyorsabb megmunkálási idő és maximális rugalmasság nagy sorozatú gyártáshoz
- A technológiai ciklusok egyedülálló spektruma - marási kontúrok az anyagmaradvány felismerésével
- Modern adatátviteli lehetőségek USB-meghajtón, CF-kártyán és hálózaton keresztül (Ethernet)
- Egyszerű üzenet: maximális rendelkezésre állás a gépen a folyamatfigyelésnek köszönhetően sms-en (SMS)
- A SINUMERIK MDynamics csomag fejlett felülettel prés/fröccs szerszámkészítő alkalmazásokhoz
- 4 tengelyes egyidejű interpoláció (X, Y, Z és forgótengely)
- Lineáris, kör és spirális interpoláció
- Merev szárú menetfúrás és menetmarás
- Orientálható főorsó
- A FRAME koncepció az egyes koordináta-transzformációkhoz, forgásokhoz, méretezéshez és tükrözéshez
- A legmagasabb szintű támogatás az igényes marási műveletekhez
- Kényelmes program- és paraméterbevitel a QWERTY billentyűzeten keresztül
- 100 állítható nullpont eltolás
- Szinkron műveletek és a súgó funkciók
- Siemens Sinumerik 828 D marás maximális megmunkálási pontosság
- Intelligens kinematikus transzformációk hengeres alkatrészek megmunkálásához és a döntött síkokhoz
- SINUMERIK MDynamics az új Advanced Surface funkcióval: a tökéletes alkatrészfelületekhez és a legrövidebb megmunkálási időkhöz
Főbb jellemzők és CNC teljesítményadatok és funkciók Siemens Sinumerik 828 D Marás
- ShopMill: a legrövidebb programozási idő az egyedi alkatrészek és a kis sorozatok esetén
- ProgramGUIDE: a leggyorsabb megmunkálási idő és maximális rugalmasság nagy sorozatú gyártáshoz
- A technológiai ciklusok egyedülálló spektruma - marási kontúrok az anyagmaradvány felismerésével
- Modern adatátviteli lehetőségek USB-meghajtón, CF-kártyán és hálózaton keresztül (Ethernet)
- Egyszerű üzenet: maximális rendelkezésre állás a gépen a folyamatfigyelésnek köszönhetően sms-en (SMS)
- A SINUMERIK MDynamics csomag fejlett felülettel prés/fröccs szerszámkészítő alkalmazásokhoz
- 4 tengelyes egyidejű interpoláció (X, Y, Z és forgótengely)
- Lineáris, kör és spirális interpoláció
- Merev szárú menetfúrás és menetmarás
- Orientálható főorsó
- A FRAME koncepció az egyes koordináta-transzformációkhoz, forgásokhoz, méretezéshez és tükrözéshez
| Gép típus | Edumill 540 Függőleges CNC megmunkálóközpont |
| Cikkszám | S-EDUMILL 540 |
| Vezeték típus: edzett lapos / lineár | Lineáris |
| Vezérlés típusa (controller type) | SIEMENS 828 D |
| Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | Függőleges |
| További CNC tengely van/nincs (Addition CNC axis) | opció |
| Asztal hossz (Table length) | 600 mm |
| Asztal szélesség (Table width) | 400 mm |
| Főorsó meghajtása ( Spindle drive) | szíj |
| Max. teljesítmény (Spindle motor) | 3.7 kW |
| X-tengely gyorsmenet (Rapid feed X axis) | 15 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 15 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 15 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 2 |
| Szerszámtár férőhely (Too storag capacity) | 16 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 6 sec |
| Csereidő forgács/forgács (Chip to chip change time) | 8 sec |
| Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
| Gép magasság (Machine height) | 1800 mm |
| Gép szélesség (Machine width) | 1950 mm |
| Gép hossz (Machine lenght) | 2400 mm |
| Gép súly (machine weight) | 2200 kg |
