Leírás és Paraméterek
- Nagy teljesítményű 5 tengelyes CNC vezérlő
- Az elektronikus kézikerék az alapfelszerelés része
- Magas minőségű öntöttvas gépágy biztosítja a gép kompakt felépítését
- 10 férőhelyes szerszámtár
- ISO20- as főorsó, mely 24.000- es percenkénti fordulatra képes
- A felhasználó munkáját segítendő és a szoftverfrissítést megkönnyítendő, a gép különböző kommunikációs portokkal van ellátva, mint például USB/U és dis/RS232COM
- Inverteres folyadékhűtő egység, mely halk, tartós, ugyanakkor kellően nagy teljesítményű
- Öndiagnosztikai funkció, a berendezés státuszának azonnali kijelzése és hiba esetén figyelmeztető jelzés
- A felhasználó szempontjából kényelmes programozhatóság és paraméter bevitel
- szabványos DIN/ ISO G kódok futtatása
- DXF+G kódsablon funkció, amely a DXF-et automatikusan G-kóddá alakítja
- Makróváltozó, makródefiníciós programozás, sokféle logikai összefüggés megvalósítása
- Grafikus szimulációs funkció, mely képes a szerszámútvonal lemodellezésére, megelőzve a megmunkálási hibákat
- Többsoros, többnyelvű kijelző, mely egyszerre több hasznos adat megjelenítésére képes, mint például a hibaüzenetek, vagy a munkafolyamat információi
- Felhasználható gyártáshoz, fejlesztéshez, oktatáshoz, vagy akár hobbi célra
Műszaki jellemzők:
- 220 Volt/ 1 fázis tápfeszültség
- választható 3 , 4, és 5 tengelyes kivitel
- Csekély helyigény (1360x990x1800mm )
- A gép önsúlya 500 Kg
- Kompakt kerekeken guruló kivitel
- A burkolat számtalan tároló rekesz
- Hűtőrendszer
- Levegő előkészítő rendszer
- 3 db 12 mm-es T horony az asztalon
- ISO 20 as főorsó végződés
- Maximális fordulatszám 24.000 Ford/perc
- Az elektronikus kézikerék az alapfelszerelés része
- Magas minőségű öntöttvas gépágy biztosítja a gép kompakt felépítését
- 10 férőhelyes szerszámtár
- ISO20- as főorsó, mely 24.000- es percenkénti fordulatra képes
- A felhasználó munkáját segítendő és a szoftverfrissítést megkönnyítendő, a gép különböző kommunikációs portokkal van ellátva, mint például USB/U és dis/RS232COM
- Inverteres folyadékhűtő egység, mely halk, tartós, ugyanakkor kellően nagy teljesítményű
- Öndiagnosztikai funkció, a berendezés státuszának azonnali kijelzése és hiba esetén figyelmeztető jelzés
- A felhasználó szempontjából kényelmes programozhatóság és paraméter bevitel
- szabványos DIN/ ISO G kódok futtatása
- DXF+G kódsablon funkció, amely a DXF-et automatikusan G-kóddá alakítja
- Makróváltozó, makródefiníciós programozás, sokféle logikai összefüggés megvalósítása
- Grafikus szimulációs funkció, mely képes a szerszámútvonal lemodellezésére, megelőzve a megmunkálási hibákat
- Többsoros, többnyelvű kijelző, mely egyszerre több hasznos adat megjelenítésére képes, mint például a hibaüzenetek, vagy a munkafolyamat információi
- Felhasználható gyártáshoz, fejlesztéshez, oktatáshoz, vagy akár hobbi célra
Műszaki jellemzők:
- 220 Volt/ 1 fázis tápfeszültség
- választható 3 , 4, és 5 tengelyes kivitel
- Csekély helyigény (1360x990x1800mm )
- A gép önsúlya 500 Kg
- Kompakt kerekeken guruló kivitel
- A burkolat számtalan tároló rekesz
- Hűtőrendszer
- Levegő előkészítő rendszer
- 3 db 12 mm-es T horony az asztalon
- ISO 20 as főorsó végződés
- Maximális fordulatszám 24.000 Ford/perc

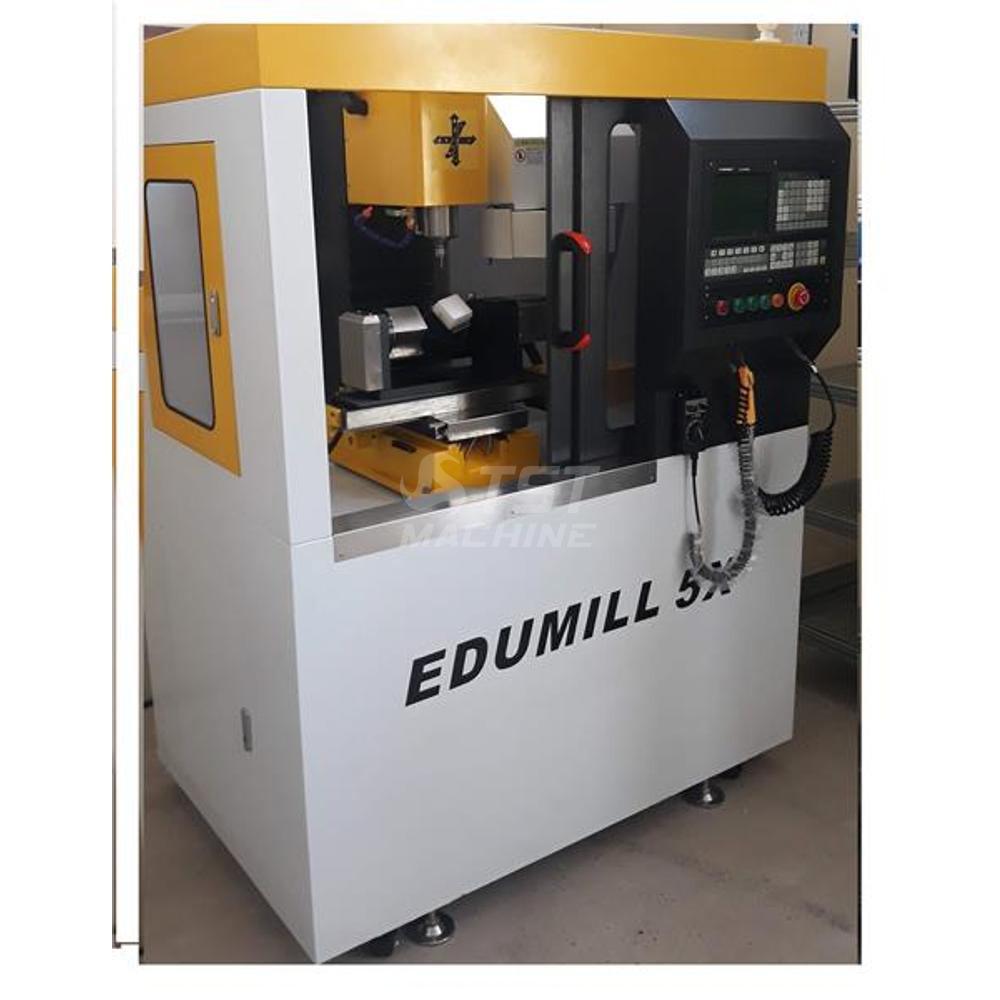

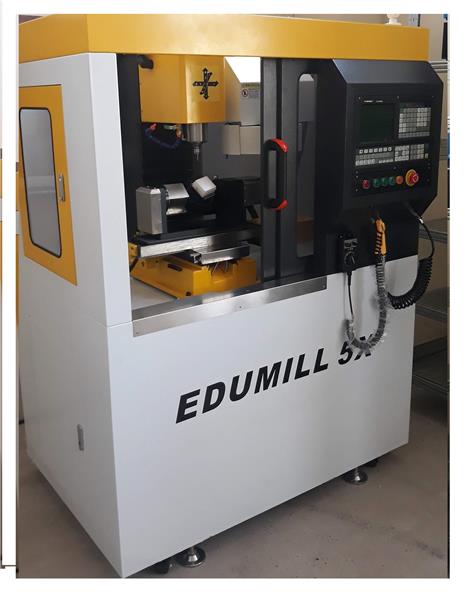

| Gép típus | Edumill 300 Öttengelyes megmunkálóközpont |
| Cikkszám | SA-Edu-5x |
| Vezeték típus: edzett lapos / lineár (Boxway / Linear way) | Lineáris vezeték |
| Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) | Függőleges |
| 5. tengely / billenőasztal ( 5th axis swivel of table) | +30° - -120° |
| Asztal hossz (Table length) | 450 mm |
| Asztal szélesség (Table width) | 160 mm |
| Poz. pontosság X, Y, Z tengely (Positioning accuracy) | 0.03 mm |
| Ismétlési pontosság X, Y, Z (repeatability accuracy) | 0.02 mm |
| Főorsó meghajtása ( Spindle drive) | Direkt hajtás |
| Max. főorsó teljesítmény (Spindle motor) | 2.2 kW |
| Szerszámtár férőhely (Too storag capacity) | 10 db |
| Max. szerszám átmérő (Max. tool diameter) | 13 mm |
| Előtolás (Feed rate) | 4000 mm/min |
| Vezérlés típusa (CNC Controller) | KY 1000MC |
| T hornyok adatai db/ osztás ( T-slots ) | 3 x 12 mm |
| Gyorsmenet X Y | 8 m/min |
| Gyorsmenet Z, (Rapid feed Z-axis) | 8 m/min |
| Feszültség (Voltage) | 220 V |
| Gép hossz (L=Machine lenght) | 1360 mm |
| Gép szélesség (W=Machine widht) | 990 mm |
| Gép magasság (H=Machine height) | 1800 mm |
| Gép súly (machine weight) | 500 kg |
