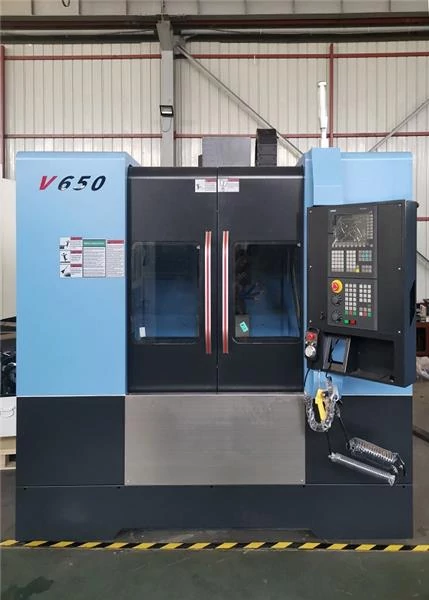

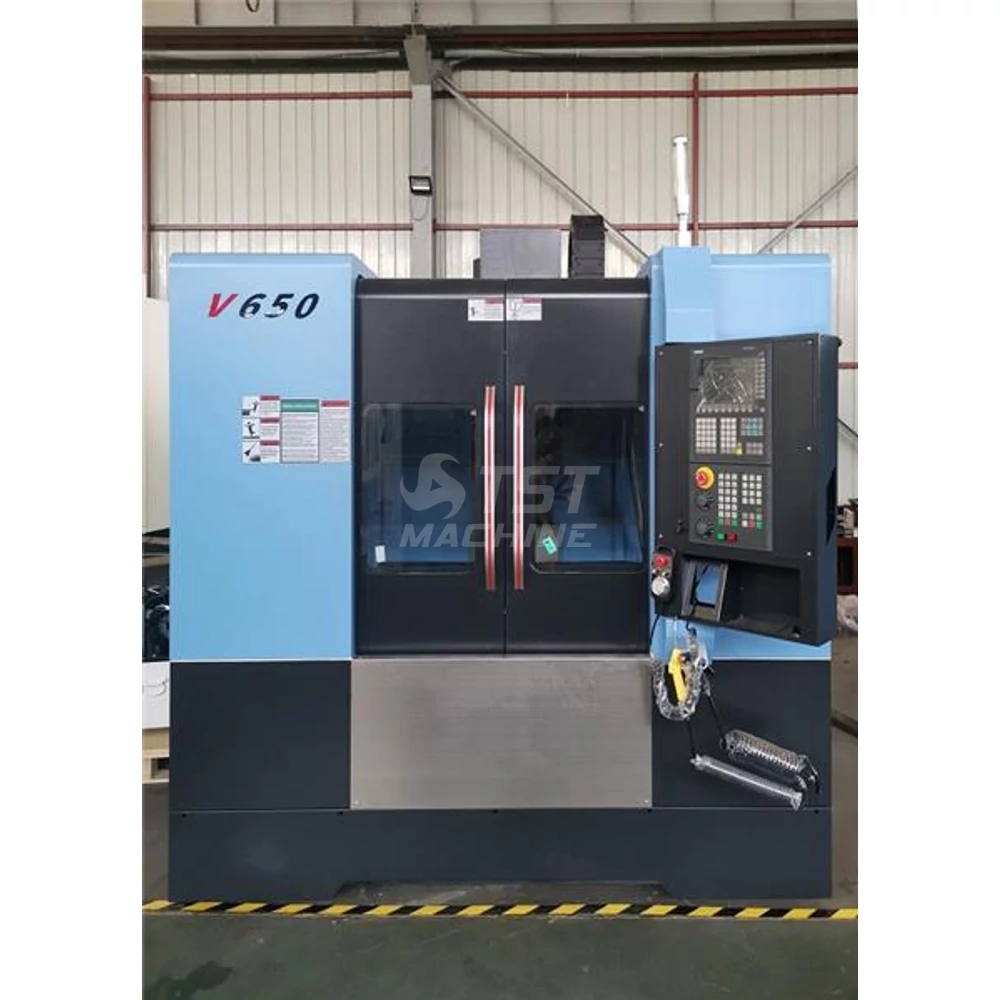

Edumill 645 CNC kismegmunkáló központ SIEMENS 808D vezérléssel
Eastern servce groupLeírás
Általános jellemzők:
• Rendkívül jó ár-érték arányú CNC megmunkáló központ
• Ipari és oktatási célra egyaránt ajánlott
• Kis és középszériás könnyű marási és fúrási műveletekhez
• Helytakarékos kompakt kivitel
• SIEMENS 808D ill. Fanuc 0i MD vezérléssel is rendelhető
• Nagysebességű görgős vezetékek mindhárom tengelyen
• Opcionálisan emelt fordulatszám tartomány orsó hűtéssel
• Karnélküli és kétkaros szerszámcserélővel is felszerelhető
• SIEMENS vagy Schneider elektromos egységek
Tartozékok:
• Teljesen zárt munkatér burkolat
• Biztonsági kapcsolóval ellátott széles munkatér ajtó
• Rozsdamentes szánvédő burkolatok
• 16 férőhelyes karnélküli szerszámcserélő
• LED munkatér megvilágítás
• Szintező talpak
• Kezelő szerszámok
• Automata hűtővízrendszer
• Automata kenő rendszer
• CE minősítés
• magyar nyelvű gépkönyv és kezelési leírás
• 1 év garancia
Rendelhető opciók:
• Eltérő vezérlés ( Fanuc 0i MD)
• Emelt főorsó fordulat 8.000 f/p vagy 10.000 f/p
• Orsón keresztüli hűtés
• Lamellás vagy csigás forgácskotró
• 4. tengely előkészítés
• CNC asztal ( D125) 4. tengelyként
• Renishaw OMP 60 munkadarab bemérő
• Renishaw TS-27 szerszám bemérő
• Rendkívül jó ár-érték arányú CNC megmunkáló központ
• Ipari és oktatási célra egyaránt ajánlott
• Kis és középszériás könnyű marási és fúrási műveletekhez
• Helytakarékos kompakt kivitel
• SIEMENS 808D ill. Fanuc 0i MD vezérléssel is rendelhető
• Nagysebességű görgős vezetékek mindhárom tengelyen
• Opcionálisan emelt fordulatszám tartomány orsó hűtéssel
• Karnélküli és kétkaros szerszámcserélővel is felszerelhető
• SIEMENS vagy Schneider elektromos egységek
Tartozékok:
• Teljesen zárt munkatér burkolat
• Biztonsági kapcsolóval ellátott széles munkatér ajtó
• Rozsdamentes szánvédő burkolatok
• 16 férőhelyes karnélküli szerszámcserélő
• LED munkatér megvilágítás
• Szintező talpak
• Kezelő szerszámok
• Automata hűtővízrendszer
• Automata kenő rendszer
• CE minősítés
• magyar nyelvű gépkönyv és kezelési leírás
• 1 év garancia
Rendelhető opciók:
• Eltérő vezérlés ( Fanuc 0i MD)
• Emelt főorsó fordulat 8.000 f/p vagy 10.000 f/p
• Orsón keresztüli hűtés
• Lamellás vagy csigás forgácskotró
• 4. tengely előkészítés
• CNC asztal ( D125) 4. tengelyként
• Renishaw OMP 60 munkadarab bemérő
• Renishaw TS-27 szerszám bemérő
Paraméterek
| Gép típus | Edumill-645 CNC Kismegmunkálóközpont |
| Cikkszám | S-EDUMILL-645 |
| Vezeték típus: edzett lapos / lineár (Boxway / Linear way) | Lineáris |
| Vezérlés típusa (controller type) | SIEMENS 808 D |
| Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | Függőleges |
| További CNC tengely van/nincs (Addition CNC axis) | opció |
| Asztal hossz (Table length) | 750 mm |
| Asztal szélesség (Table width) | 400 mm |
| Főorsó meghajtása ( Spindle drive) | szíj |
| Max. teljesítmény (Spindle motor) | 5.5 kW |
| X-tengely gyorsmenet (Rapid feed X axis) | 36 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 36 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 36 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 10000 mm/min |
| Szerszámtár férőhely (Too storag capacity) | 16 db |
| Szerszámtár férőhely opció (Tool storage capacity option) | 24 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 5 sec |
| Csereidő forgács/forgács (Chip to chip change time) | 8 sec |
| Paletta cserélő van / nincs (APC) | nincs |
| Pozicionálási pontosság (Positioning accuracy) | 0.01 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.006 mm |
| Opcionális vezérlések (Optional CNC controller) | FANUC |
| Hűtővízrendszer nyomása ( pressure of coolant system) | 5 Mpa |
| Gép magasság (Machine height) | 2200 mm |
| Gép szélesség (Machine width) | 1800 mm |
| Gép hossz (Machine lenght) | 2400 mm |
| Gép súly (machine weight) | 3200 kg |
