Leírás és Paraméterek
Általános jellemzők:
- Rendkívül jó ár-érték arányú CNC megmunkáló központ
- Ipari és oktatási célra egyaránt ajánlott
- Helytakarékos kompakt kivitel
- SIEMENS 808D/828D ill. Fanuc 0i MD vezérléssel is rendelhető
- Nagysebességű HIWIN görgős vezetékek mindhárom tengelyen
- NSK csapággyal szerelt POSA főorsó
- Opcionálisan emelt fordulatszám tartomány orsó hűtéssel
- Főorsók rendelhetőek különböző hajtási kivitelekkel: Szíj - Direkt - Built-in
- 24 szerszámos ATC szerszámcserélő
- SIEMENS vagy Schneider elektromos egységek
Tartozékok:
- SIEMENS 828 D vezérlés
- Klimaberendezés az elektromos szekrényen
- Rozsdamentes szánvédő burkolatok
- 24 férőhelyes szerszámcserélő
- Merevszárú menetfúrás
- LED munkatér megvilágítás
- Szintező talpak
- Kezelő szerszámok
- Automata hűtőrendszer
- Automata kenésirendszer
- Automata kikapcsolás
- CE minősítés
- Angol nyelvű kezelési útmutató
- 1 év garancia
Rendelhető opciók:
- Eltérő vezérlés ( Fanuc 0i MD SIEMENS 808 D)
- Emelt főorsó fordulat: Szíj 10,000 Rpm, Direkt 12000 Rpm, Built-in 15000 Rpm
- Lamellás vagy csigás forgácskotró
- 4. tengely előkészítés
- 4. szimultán tengely
- CTS főorsón keresztüli hűtés
- Renishaw OMP 60 munkadarab bemérő
- Renishaw TS-27 szerszám bemérő
- Rendkívül jó ár-érték arányú CNC megmunkáló központ
- Ipari és oktatási célra egyaránt ajánlott
- Helytakarékos kompakt kivitel
- SIEMENS 808D/828D ill. Fanuc 0i MD vezérléssel is rendelhető
- Nagysebességű HIWIN görgős vezetékek mindhárom tengelyen
- NSK csapággyal szerelt POSA főorsó
- Opcionálisan emelt fordulatszám tartomány orsó hűtéssel
- Főorsók rendelhetőek különböző hajtási kivitelekkel: Szíj - Direkt - Built-in
- 24 szerszámos ATC szerszámcserélő
- SIEMENS vagy Schneider elektromos egységek
Tartozékok:
- SIEMENS 828 D vezérlés
- Klimaberendezés az elektromos szekrényen
- Rozsdamentes szánvédő burkolatok
- 24 férőhelyes szerszámcserélő
- Merevszárú menetfúrás
- LED munkatér megvilágítás
- Szintező talpak
- Kezelő szerszámok
- Automata hűtőrendszer
- Automata kenésirendszer
- Automata kikapcsolás
- CE minősítés
- Angol nyelvű kezelési útmutató
- 1 év garancia
Rendelhető opciók:
- Eltérő vezérlés ( Fanuc 0i MD SIEMENS 808 D)
- Emelt főorsó fordulat: Szíj 10,000 Rpm, Direkt 12000 Rpm, Built-in 15000 Rpm
- Lamellás vagy csigás forgácskotró
- 4. tengely előkészítés
- 4. szimultán tengely
- CTS főorsón keresztüli hűtés
- Renishaw OMP 60 munkadarab bemérő
- Renishaw TS-27 szerszám bemérő

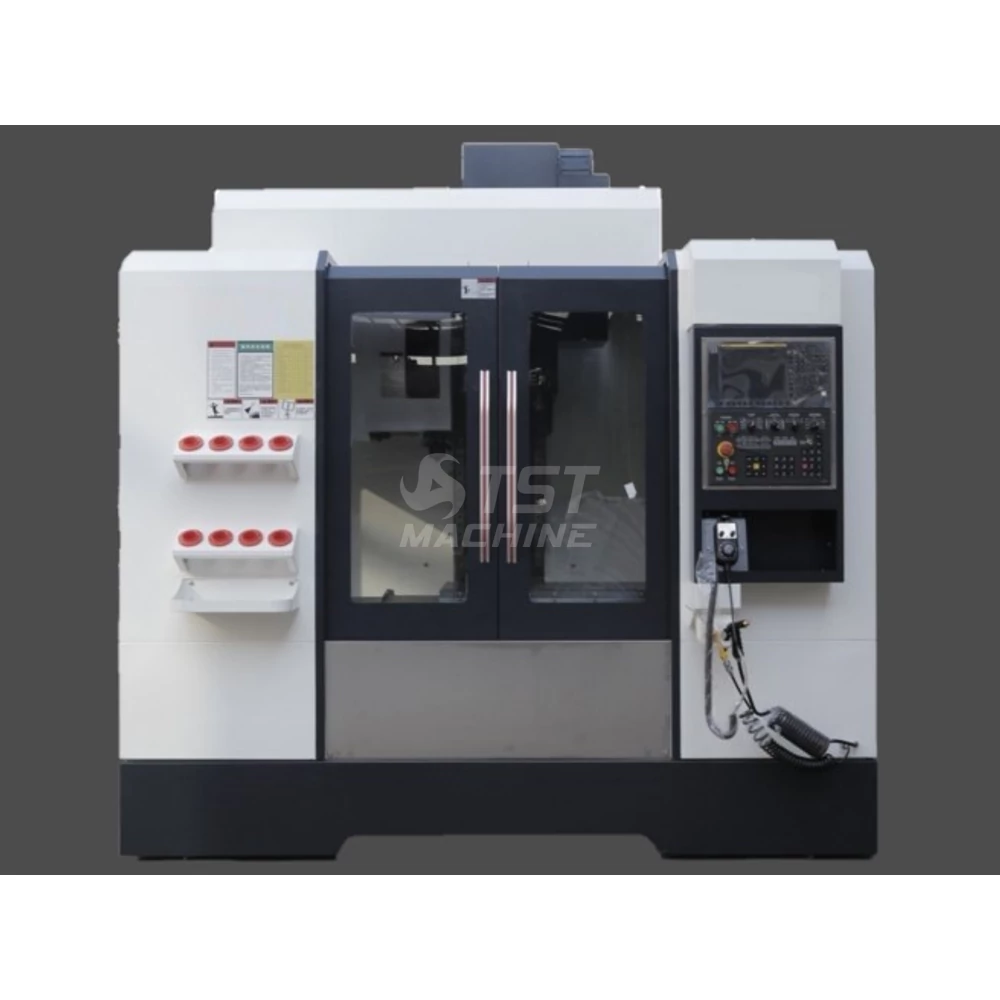

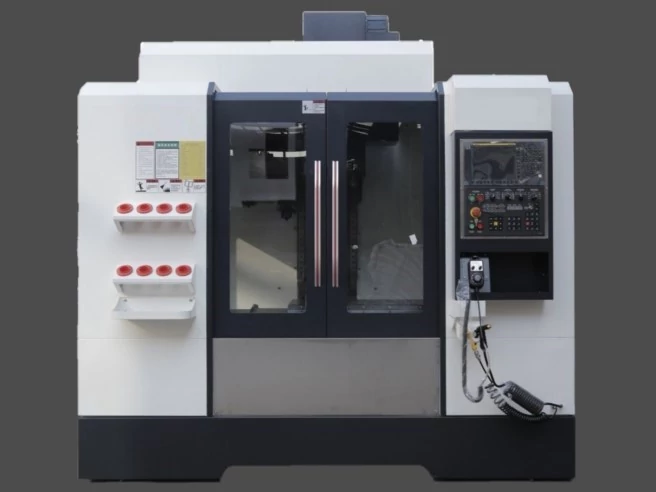

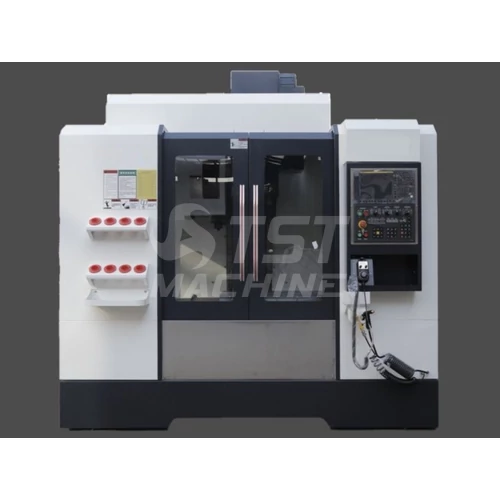

Gép típus | Edumill 866 Megmunkálóközpont |
Cikkszám | S-EDU-866 |
Vezeték típus: edzett lapos / lineár | Lineáris vezeték |
Vezérlés típusa (controller type) | SIEMENS 828 D |
Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | Függőleges |
Asztal hossz (Table length) | 1000 mm |
Asztal szélesség (Table width) | 550 mm |
Max. teljesítmény (Spindle motor) | 7.5 kW |
X-tengely gyorsmenet (Rapid feed X axis) | 36 m/min |
Y-tengely gyorsmenet (Rapid feed Y axis) | 36 m/min |
Z-tengely gyorsmenet (Rapid feed Z-axis) | 36 m/min |
Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 2 |
Szerszámtár férőhely (Too storag capacity) | 24 db |
Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
Opcionális vezérlések (Optional CNC controller) | SIEMENS 808 D |
Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
Gép magasság (Machine height) | 2700 mm |
Gép szélesség (Machine width) | 3150 mm |
Gép hossz (Machine lenght) | 2610 mm |
Gép súly (machine weight) | 6000 kg |
