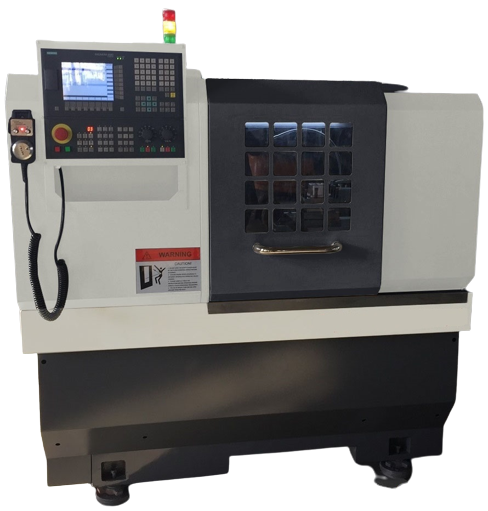

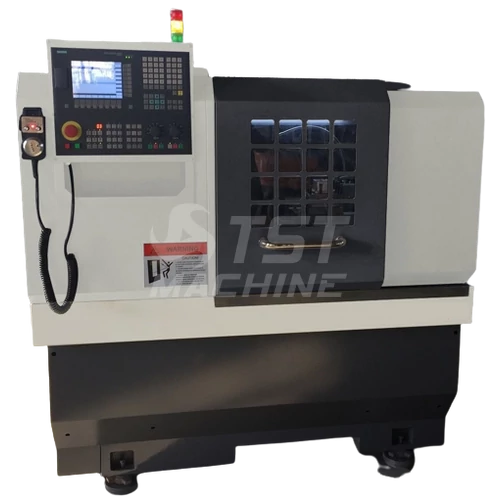

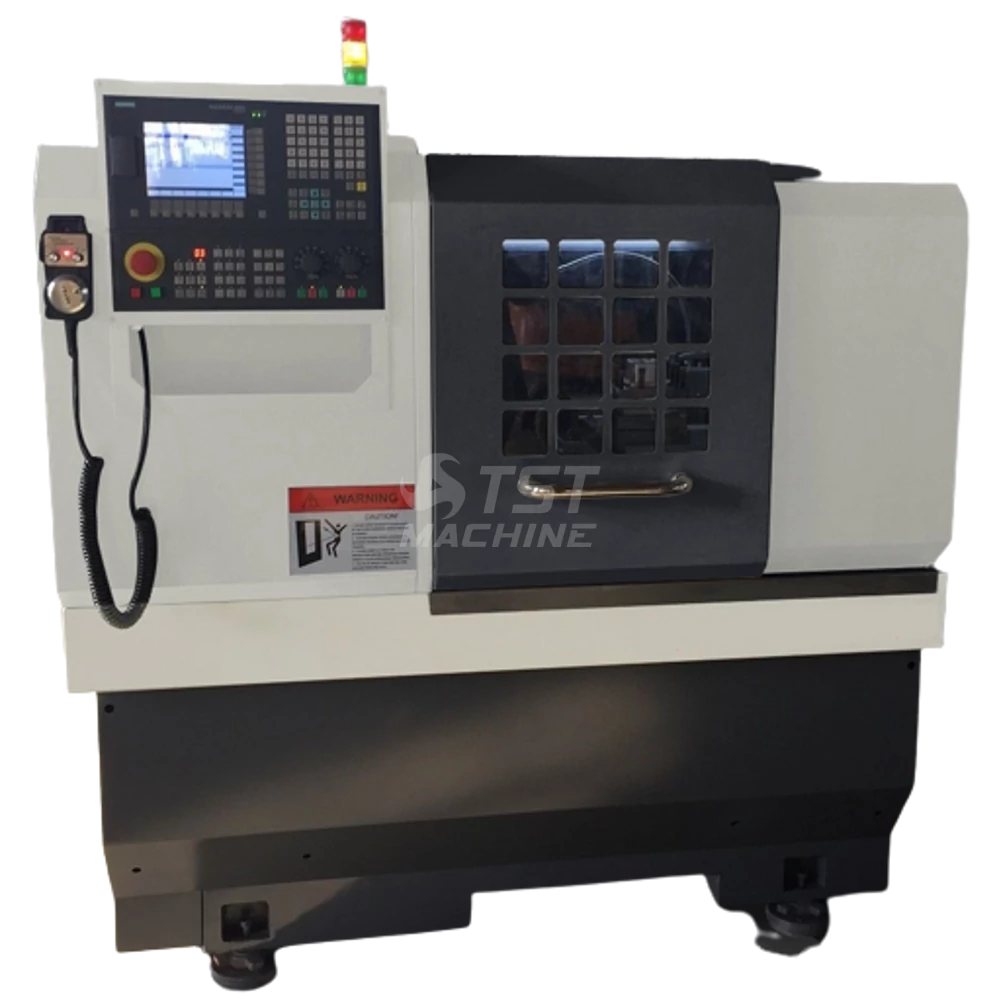

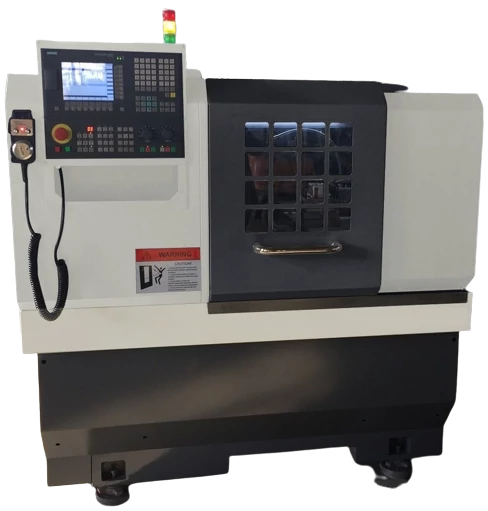

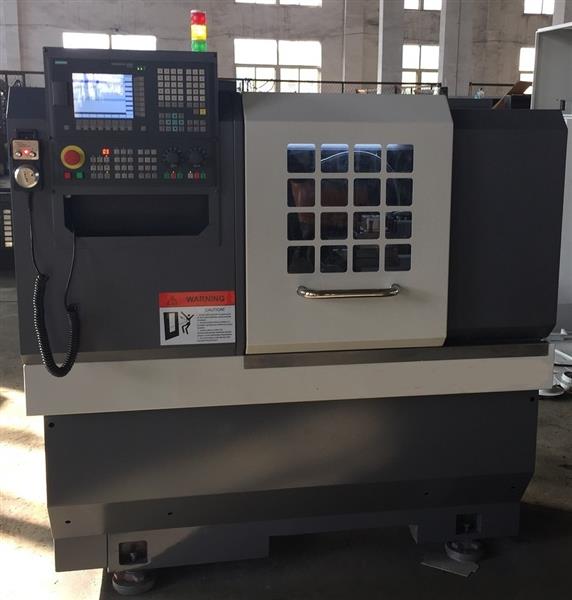

Eduturn 300 CNC oktató eszterga SINUMERIK 808D vezérléssel
Eastern servce groupLeírás és Paraméterek
Általános ismertetés:
A gép a jól ismert Eduturn esztergacsalád 21. század követelményeinek megfelelően átgondolt,
újratervezett lendületes dizájn elemeket tartalmazó változata.
Az öntött gömbgrafitos vázszerkezet nagy merevséget
és kiváló rezgéscsillapító hatást biztosít nehéz forgácsolási körülmények esetén is.
A pozícionálási pontosságot a gondosan elkészített vezetékrendszer,
az első osztályú előfeszített anyával szállított golyósorsók biztosítják.
Mindkét tengelyen SIEMENS AC szervó motorok és hajtások biztosítják
a dinamikus mozgatást pozícionálást és pozícióban tartást.
A gép kiváló kezelhetőségét már alap kiépítésben is Sinumerik 808D CNC vezérlés biztosítja
gazdag grafikus programozási felülettel számtalan beépített forgácsoló ciklussal.
Bonyolultabb technológiai feladatok megoldásához
rendelhető Sinumerik 828 D ill. FANUC 0iT vezérléssel is.
A kényelmes nullpontfelvételt hordozható kézi kerék segíti.
A főorsó robusztus csapágyazású.
Fordulatszáma 150-2500 fordulat / perc között fokozatmentesen szabályozható .
Alapkiépítésben 4 állású elektromos szerszámtartóval kerül leszállításra .
Opcionálisan 8 állású vízszintes tengelyű revolverfejjel is rendelhető.
Tartozékok:
• SIEMENS 808D BL CNC vezérlés
• 3 pofás kézi tokmány keménypofával
• Kézi szegnyereg
• 4 állású elektromos késtartó
• LED Géplámpa
• Szintező talpak
• Kezelő szerszámok
• Automata hűtővízrendszer
• Automata kenő rendszer
• CE minősítés
• Angol nyelvű gépkönyv és kezelési leírás / Magyar nyelvű programozási leírás
Rendelhető opciók:
• Fokozatmentes főhajtás Delta inverterrel
• 3 pofás hirdailikus tokmány tápegységgel
• Hidraulikus szegnyereg tápegységgel
• 6 állású elektromos késtartó
• patronos befogó
• rúdadagoló
A gép a jól ismert Eduturn esztergacsalád 21. század követelményeinek megfelelően átgondolt,
újratervezett lendületes dizájn elemeket tartalmazó változata.
Az öntött gömbgrafitos vázszerkezet nagy merevséget
és kiváló rezgéscsillapító hatást biztosít nehéz forgácsolási körülmények esetén is.
A pozícionálási pontosságot a gondosan elkészített vezetékrendszer,
az első osztályú előfeszített anyával szállított golyósorsók biztosítják.
Mindkét tengelyen SIEMENS AC szervó motorok és hajtások biztosítják
a dinamikus mozgatást pozícionálást és pozícióban tartást.
A gép kiváló kezelhetőségét már alap kiépítésben is Sinumerik 808D CNC vezérlés biztosítja
gazdag grafikus programozási felülettel számtalan beépített forgácsoló ciklussal.
Bonyolultabb technológiai feladatok megoldásához
rendelhető Sinumerik 828 D ill. FANUC 0iT vezérléssel is.
A kényelmes nullpontfelvételt hordozható kézi kerék segíti.
A főorsó robusztus csapágyazású.
Fordulatszáma 150-2500 fordulat / perc között fokozatmentesen szabályozható .
Alapkiépítésben 4 állású elektromos szerszámtartóval kerül leszállításra .
Opcionálisan 8 állású vízszintes tengelyű revolverfejjel is rendelhető.
Tartozékok:
• SIEMENS 808D BL CNC vezérlés
• 3 pofás kézi tokmány keménypofával
• Kézi szegnyereg
• 4 állású elektromos késtartó
• LED Géplámpa
• Szintező talpak
• Kezelő szerszámok
• Automata hűtővízrendszer
• Automata kenő rendszer
• CE minősítés
• Angol nyelvű gépkönyv és kezelési leírás / Magyar nyelvű programozási leírás
Rendelhető opciók:
• Fokozatmentes főhajtás Delta inverterrel
• 3 pofás hirdailikus tokmány tápegységgel
• Hidraulikus szegnyereg tápegységgel
• 6 állású elektromos késtartó
• patronos befogó
• rúdadagoló
| Gép típus | EDUTURN 300 CNC Eszterga |
| Cikkszám | S-EDUTURN 300 |
| Elrendezés :síkágyas/ferdeágyas/karusszel (Structure flat bed/slant bed/vertical lathe) | síkágyas |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | prizmás / edzett lapos vezeték |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Normál CNC vezérlés |
| Ágy szélesség ( Bed width) | 160 mm |
| Főorsó furat (hole/bore thrugh the spindel) | 40 mm |
| Főorsó fordulat (spindel speeds) | 2500 1/min |
| Keresztirányú előtolás ( X cross-slide feed) | 8000 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 8000 mm/min |
| Gyorsmenet X (Rapid X) | 8 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 9 m/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 4 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.012 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.006 mm |
| Vezérlés típusa (CNC Controller) | Siemens 808 D |
| Opcionális vezérlések (Optional CNC controller) | FANUC 0iTD |
| C tengely van / nincs (C axis) | nincs |
| Y tengely van / nincs ( Y axis) | nincs |
| Rúdadagoló van / nincs (barfeeder) | nincs |
| Mdb elkapó van/ nincs (part catcher) | nincs |
| Gép súly (machine weight) | 1200 kg |
| Gép hossz (L=Machine lenght) | 1820 mm |
| Gép szélesség (W=Machine widht) | 1200 mm |
| Gép magasság (H=Machine height) | 1820 mm |
