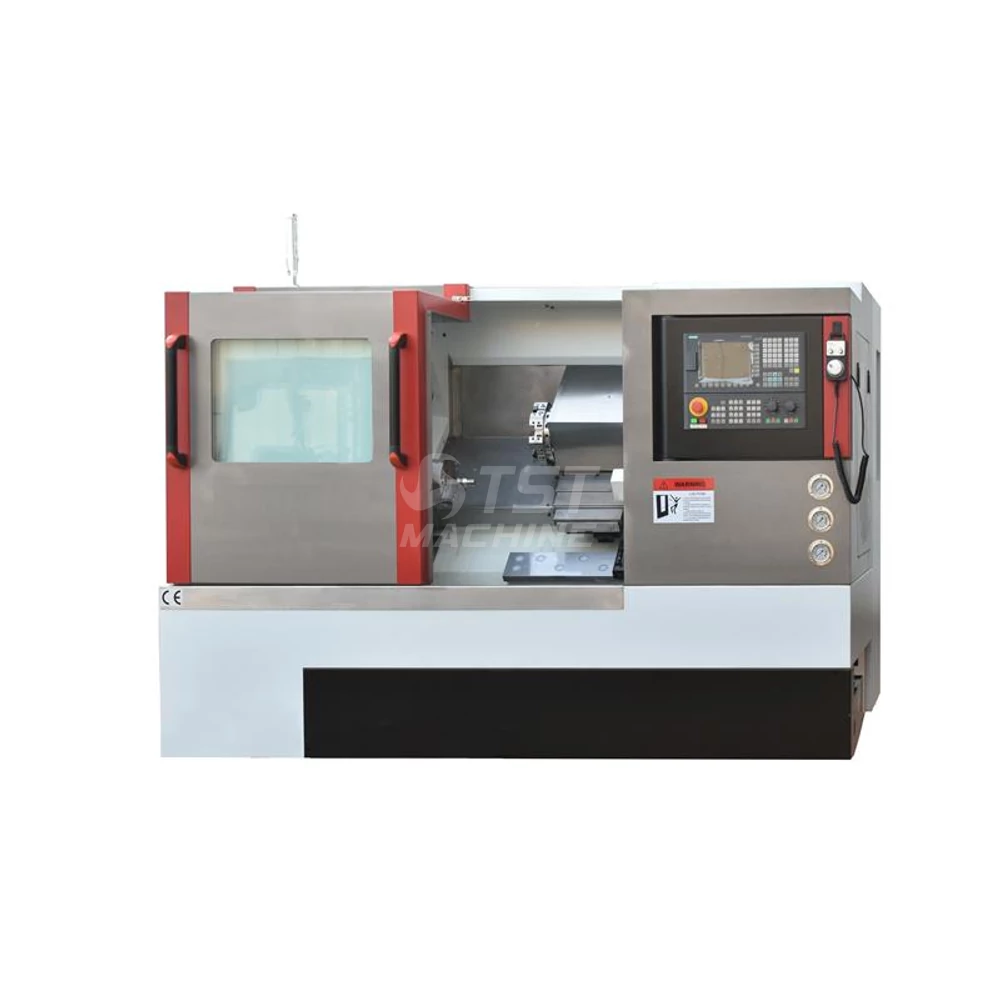

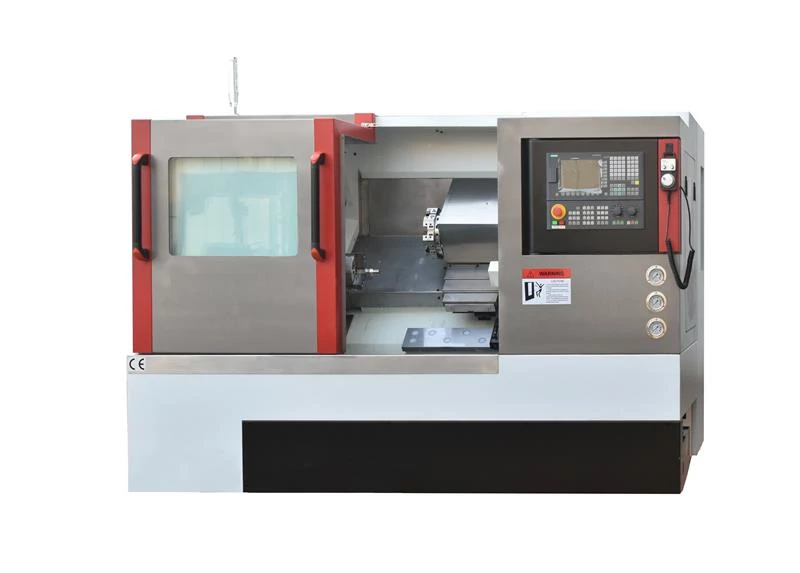

Eduturn-360SL Ferdeágyas CNC Eszterga
Eastern servce groupLeírás
Mind oktatási mind ipari célokra egyaránt ajánlott rendkívűl jó ár-érték arányú ferdeágyas CNC esztergagép
-Ágy dőlésszöge 60 fok
-8 állású kétirányban forgó revolverfej
-20x20 négyzetes és D25-ös szárú furat kések rögzítése
-Teljesen zárt burkolat,
-Kompakt kivitel,
-Rozsdamenets lemezekkel burkolt vezetékrendszer,
-Biztonsági kapcsolóval ellátott munkatér ajtó
-Opcionálisan hidraulikus tokmánnyal, hidraulikus szegnyereggel rúdadagoló is rendelhető
-Választható SIEMENS 808 D ill. Fanuc 0i TD vezérlés
-Magyarországi szakszervíz , pótalkatrész ellátás
-CE minősítés
Tartozékok:
• 3 pofás tokmány puha és keménypofával
• Hengeres szerszámtartók
• Furat és külső esztergáló késtartók
• Géplámpa
• Szintező talpak
• Kezelő szerszámok
• Automata hűtővízrendszer
• Automata kenő rendszer
• CE minősítés
• magyarnyelvű gépkönyv és kezelési leírás (rendelhető)
• házhozszállítás ( rendelhető)
• Üzembe helyezés ( rendelhető)
• Betanítás ( rendelhető)
• 1 év garancia
-Ágy dőlésszöge 60 fok
-8 állású kétirányban forgó revolverfej
-20x20 négyzetes és D25-ös szárú furat kések rögzítése
-Teljesen zárt burkolat,
-Kompakt kivitel,
-Rozsdamenets lemezekkel burkolt vezetékrendszer,
-Biztonsági kapcsolóval ellátott munkatér ajtó
-Opcionálisan hidraulikus tokmánnyal, hidraulikus szegnyereggel rúdadagoló is rendelhető
-Választható SIEMENS 808 D ill. Fanuc 0i TD vezérlés
-Magyarországi szakszervíz , pótalkatrész ellátás
-CE minősítés
Tartozékok:
• 3 pofás tokmány puha és keménypofával
• Hengeres szerszámtartók
• Furat és külső esztergáló késtartók
• Géplámpa
• Szintező talpak
• Kezelő szerszámok
• Automata hűtővízrendszer
• Automata kenő rendszer
• CE minősítés
• magyarnyelvű gépkönyv és kezelési leírás (rendelhető)
• házhozszállítás ( rendelhető)
• Üzembe helyezés ( rendelhető)
• Betanítás ( rendelhető)
• 1 év garancia
Paraméterek
| Gép típus | EDUTURN-360 CNC |
| Cikkszám | S-EDUTURN360 |
| Elrendezés :síkágyas/ferdeágyas/karusszel (Structure flat bed/slant bed/vertical lathe) | ferdeágyas |
| Ágy dőlésszög (Degree of slant bed) | 60 ° |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | Lineár vezeték |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Normál CNC vezérlés |
| Vezérlés típusa (controller type) | FANUC 0i-MD |
| Főorsó furat (hole/bore thrugh the spindel) | 63 mm |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 63 mm |
| Keresztirányú előtolás ( X cross-slide feed) | 8000 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 8000 mm/min |
| Gyorsmenet X (Rapid X) | 8 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 15 m/min |
| Revolver fej állások száma (turret tool station) | 8 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.009 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.006 mm |
| Opcionális vezérlések (Optional CNC controller) | SIEMENS |
| C tengely van / nincs (C axis) | nincs |
| Y tengely van / nincs ( Y axis) | nincs |
| Rúdadagoló van / nincs (barfeeder) | opció |
| Mdb elkapó van/ nincs (part catcher) | opció |
| Hűtővízrendszer nyomása ( pressure of coolantsystem) | 6 Mpa |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 5,5/400 |
| Gép hossz (L=Machine lenght) | 2435 mm |
| Gép szélesség (W=Machine widht) | 1270 mm |
| Gép magasság (H Machine height) | 1660 mm |
| Gép súly (machine weight) | 3200 kg |
