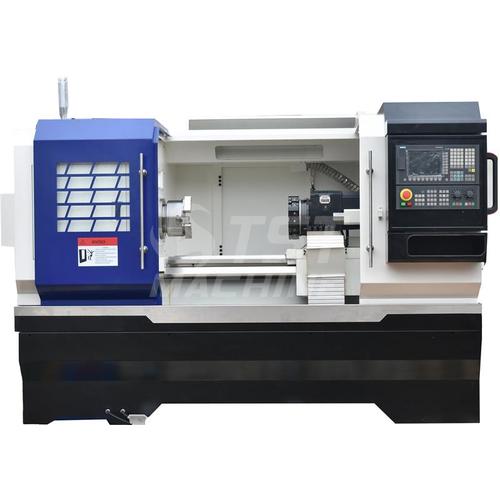

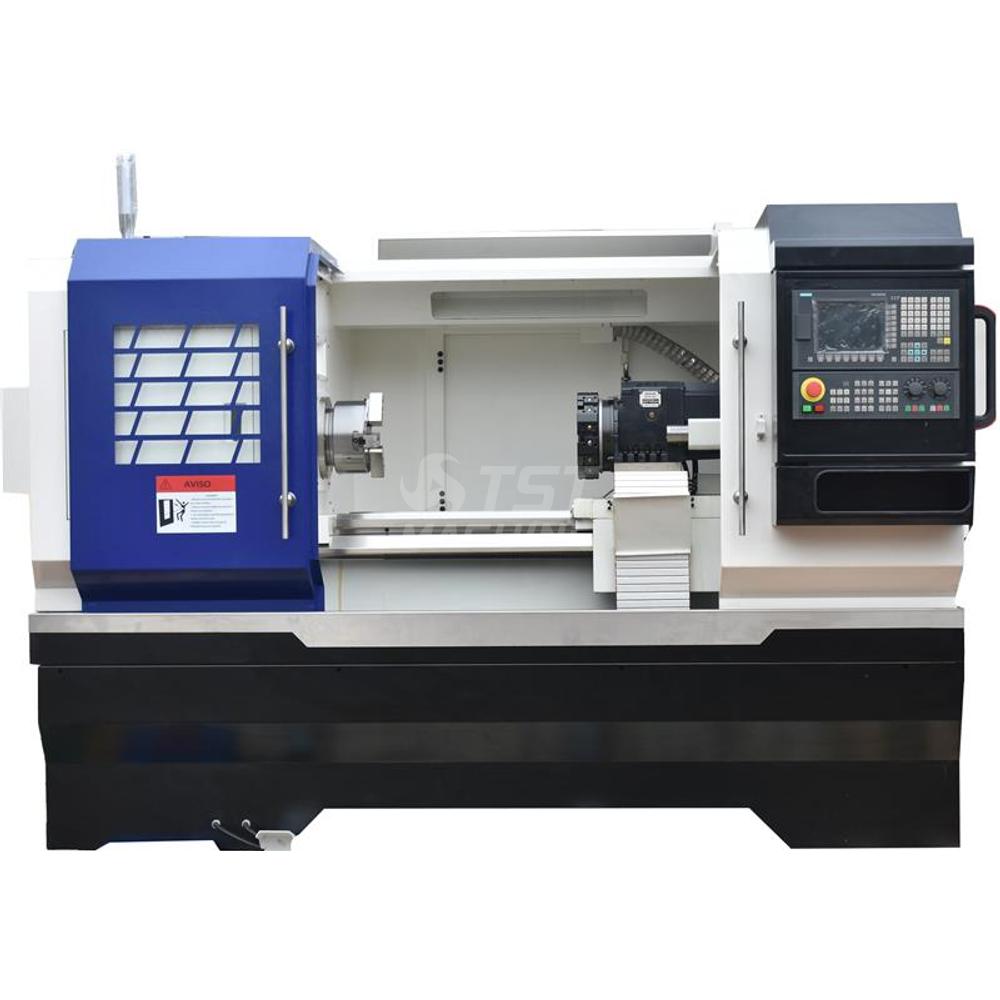

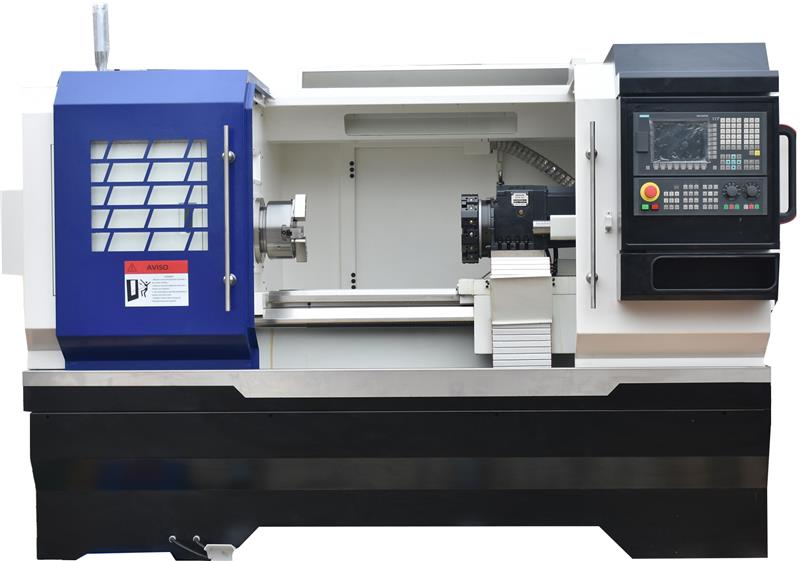

TST-400-FL-750 síkágyas CNC eszterga
Leírás és Paraméterek
A TST 400 FL síkágyas CNC esztergák általános ismertetése:
A gép a jól ismert Eduturn esztergacsalád 21. század követelményeinek megfelelően átgondolt, újratervezett lendületes dizájn elemeket tartalmazó változata.
Az öntött gömbgrafitos vázszerkezet nagy merevséget, és kiváló rezgéscsillapító hatást biztosít nehéz forgácsolási körülmények esetén is.
A pozícionálási pontosságot a gondosan elkészített vezetékrendszer, az első osztályú előfeszített anyával szállított golyósorsók biztosítják.
Mindkét tengelyen SIEMENS AC szervomotorok és hajtások biztosítják a dinamikus mozgatást pozícionálást és pozícióban tartást.
A gép kiváló kezelhetőségét már alap kiépítésben is magyar nyelvű SIEMENS 808D CNC vezérlés biztosítja
gazdag grafikus programozási felülettel számtalan beépített forgácsoló ciklussal.
Bonyolultabb technológiai feladatok megoldásához rendelhető SIEMENS 828 D ill. FANUC 0iT vezérléssel is.
A kényelmes nullpontfelvételt hordozható kézi kerék segíti.
A főorsó robusztus csapágyazású.
Fordulatszáma 150-2500 fordulat / perc között fokozatmentesen szabályozható .
Főorsó teljesítménye 5,5 kW
Főorsó végződés: MT6
Alapkiépítésben 4 állású elektromos szerszámtartóval kerül leszállításra.
Készsár mérete 20x20 mm
Opcionálisan
-hidraulikus tokmánnyal és 6 vagy 8 állású vízszintes tengelyű revolverfejjel is rendelhető.
-rendelhető csúcstávolságok: 750 / 1000 / 1500 mm
Tartozékok:
• SIEMENS 808D BL CNC vezérlés
• 3 pofás kézi tokmány keménypofával D160 mm
• Kézi szegnyereg
• 4 állású elektromos késtartó (16mm x16mm)
• Teljesen zárt burkolat, Géplámpa
• Szintező talpak
• Kezelő szerszámok
• Automata hűtővízrendszer
• Automata kenő rendszer
• CE minősítés
• Angol nyelvű gépkönyv és kezelési leírás
Rendelhető opciók:
• Fokozatmentes főhajtás Delta inverterrel
• 3 pofás hirdailikus tokmány tápegységgel
• Hidraulikus szegnyereg tápegységgel
• 6 állású elektromos késtartó
• patronos befogó
• munkadarb elkapó (pneumatikus)
Általános ismertetés:
A gép a jól ismert Eduturn esztergacsalád 21. század követelményeinek megfelelően átgondolt,
újratervezett változata.
Az öntött gömbgrafitos vázszerkezet nagy merevséget
és kiváló rezgéscsillapító hatást biztosít nehéz forgácsolási körülmények esetén is.
A pozícionálási pontosságot a gondosan elkészített vezetékrendszer,
az első osztályú előfeszített anyával szállított golyósorsók biztosítják.
A gép kiváló kezelhetőségét már alap kiépítésben is Sinumerik 808D CNC vezérlés biztosítja
gazdag grafikus programozási felülettel számtalan beépített forgácsoló ciklussal.
Bonyolultabb technológiai feladatok megoldásához
rendelhető Sinumerik 828 D ill. FANUC 0iT vezérléssel is.
A kényelmes nullpontfelvételt hordozható kézi kerék segíti.
A főorsó robusztus csapágyazású.
Fordulatszáma 150-2500 fordulat / perc között fokozatmentesen szabályozható .
Több kivitelben rendelhető csúcstávolság és hajtott szerszám függvényében.
- Már alap kivitelben is hidraulikus tokmány és 12 állású revolverfej
- Tokmány átmérő 250mm
- Szerszámszár max 25X25mm
- Szegnyereg belső kúp MT4
- Főhajtás teljesítmény 7.5kW
- Hűtőrendszer szivattyú 120W
Opcionális tartozékok és kialakítások:
- Szervo hajtás
- Hidraulikus szegnyereg
- Elektromos tokmány és szegnyereg
- Patronos megfogás
- Hajtott szerszám
- Száladagoló
- Robotkar
A gép a jól ismert Eduturn esztergacsalád 21. század követelményeinek megfelelően átgondolt, újratervezett lendületes dizájn elemeket tartalmazó változata.
Az öntött gömbgrafitos vázszerkezet nagy merevséget, és kiváló rezgéscsillapító hatást biztosít nehéz forgácsolási körülmények esetén is.
A pozícionálási pontosságot a gondosan elkészített vezetékrendszer, az első osztályú előfeszített anyával szállított golyósorsók biztosítják.
Mindkét tengelyen SIEMENS AC szervomotorok és hajtások biztosítják a dinamikus mozgatást pozícionálást és pozícióban tartást.
A gép kiváló kezelhetőségét már alap kiépítésben is magyar nyelvű SIEMENS 808D CNC vezérlés biztosítja
gazdag grafikus programozási felülettel számtalan beépített forgácsoló ciklussal.
Bonyolultabb technológiai feladatok megoldásához rendelhető SIEMENS 828 D ill. FANUC 0iT vezérléssel is.
A kényelmes nullpontfelvételt hordozható kézi kerék segíti.
A főorsó robusztus csapágyazású.
Fordulatszáma 150-2500 fordulat / perc között fokozatmentesen szabályozható .
Főorsó teljesítménye 5,5 kW
Főorsó végződés: MT6
Alapkiépítésben 4 állású elektromos szerszámtartóval kerül leszállításra.
Készsár mérete 20x20 mm
Opcionálisan
-hidraulikus tokmánnyal és 6 vagy 8 állású vízszintes tengelyű revolverfejjel is rendelhető.
-rendelhető csúcstávolságok: 750 / 1000 / 1500 mm
Tartozékok:
• SIEMENS 808D BL CNC vezérlés
• 3 pofás kézi tokmány keménypofával D160 mm
• Kézi szegnyereg
• 4 állású elektromos késtartó (16mm x16mm)
• Teljesen zárt burkolat, Géplámpa
• Szintező talpak
• Kezelő szerszámok
• Automata hűtővízrendszer
• Automata kenő rendszer
• CE minősítés
• Angol nyelvű gépkönyv és kezelési leírás
Rendelhető opciók:
• Fokozatmentes főhajtás Delta inverterrel
• 3 pofás hirdailikus tokmány tápegységgel
• Hidraulikus szegnyereg tápegységgel
• 6 állású elektromos késtartó
• patronos befogó
• munkadarb elkapó (pneumatikus)
Általános ismertetés:
A gép a jól ismert Eduturn esztergacsalád 21. század követelményeinek megfelelően átgondolt,
újratervezett változata.
Az öntött gömbgrafitos vázszerkezet nagy merevséget
és kiváló rezgéscsillapító hatást biztosít nehéz forgácsolási körülmények esetén is.
A pozícionálási pontosságot a gondosan elkészített vezetékrendszer,
az első osztályú előfeszített anyával szállított golyósorsók biztosítják.
A gép kiváló kezelhetőségét már alap kiépítésben is Sinumerik 808D CNC vezérlés biztosítja
gazdag grafikus programozási felülettel számtalan beépített forgácsoló ciklussal.
Bonyolultabb technológiai feladatok megoldásához
rendelhető Sinumerik 828 D ill. FANUC 0iT vezérléssel is.
A kényelmes nullpontfelvételt hordozható kézi kerék segíti.
A főorsó robusztus csapágyazású.
Fordulatszáma 150-2500 fordulat / perc között fokozatmentesen szabályozható .
Több kivitelben rendelhető csúcstávolság és hajtott szerszám függvényében.
- Már alap kivitelben is hidraulikus tokmány és 12 állású revolverfej
- Tokmány átmérő 250mm
- Szerszámszár max 25X25mm
- Szegnyereg belső kúp MT4
- Főhajtás teljesítmény 7.5kW
- Hűtőrendszer szivattyú 120W
Opcionális tartozékok és kialakítások:
- Szervo hajtás
- Hidraulikus szegnyereg
- Elektromos tokmány és szegnyereg
- Patronos megfogás
- Hajtott szerszám
- Száladagoló
- Robotkar
| Gép típus | TST-400-FL-750 síkágyas CNC eszterga |
| Cikkszám | S-TST-400-FL-750 |
| Elrendezés: síkágyas/ferdeágyas/karusszel (flat bed/slant bed/vertical) | síkágyas |
| Ágy dőlésszög (Degree of slant bed) | 200 ° |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | prizmás / edzett lapos vezeték |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Normál CNC vezérlés |
| Tokmány átmérője ( Chuck size) | 200 mm |
| Orsó löket(Quill stroke) | 10 mm |
| Ágy szélesség ( Bed width) | 330 mm |
| Főorsó furat | 80 mm |
| Főorsó fordulat (spindel speeds) | 2500 1/min |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 75 mm |
| Szegnyereg belső kúp (tailstock taper) | MT4 |
| Keresztirányú előtolás ( X cross-slide feed) | 6000 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 6000 mm/min |
| Gyorsmenet X (Rapid X) | 8 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 10 m/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 4 db |
| Gyorsmenet Z Rapid( Z-Z1) | 2100 m/min |
| Pozicionálási pontosság (Positioning accuracy) | 0.01 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.006 mm |
| Vezérlés típusa (CNC Controller) | Siemens 808 D |
| Opcionális vezérlések (Optional CNC controller) | FANUC 0i TF vagy Siemens 828D |
| C tengely van / nincs (C axis) | nincs |
| Y tengely van / nincs ( Y axis) | nincs |
| Rúdadagoló van / nincs (barfeeder) | opció |
| Mdb elkapó van/ nincs (part catcher) | opció |
| Gép súly (machine weight) | 2100 kg |
| Gép hossz (L=Machine lenght) | 2060 mm |
| Gép szélesség (W=Machine widht) | 1180 mm |
| Gép magasság (H=Machine height) | 1500 mm |
