Leírás és Paraméterek
Általános ismertetés:

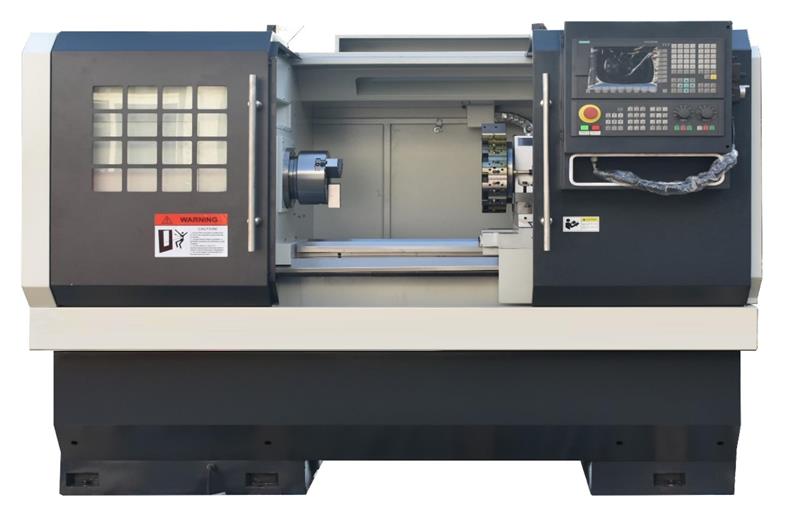

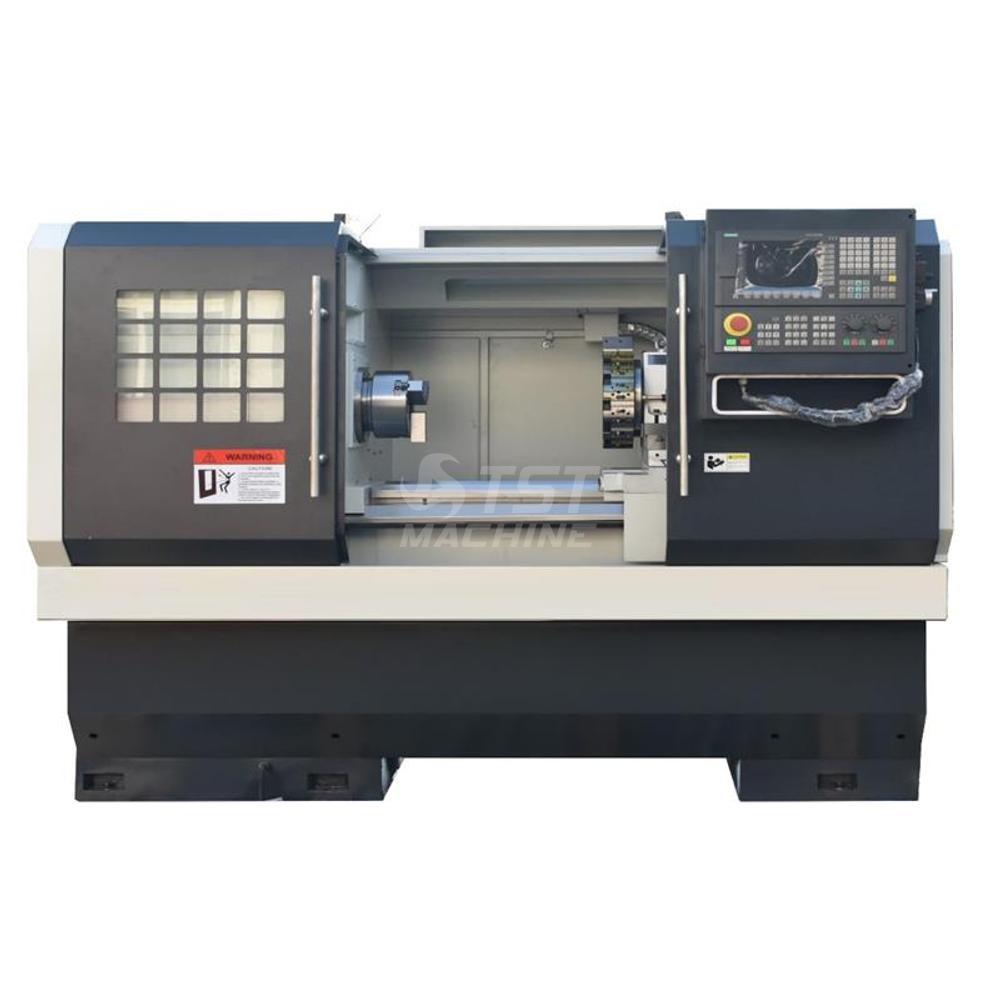

A gép a jól ismert Eduturn esztergacsalád 21. század követelményeinek megfelelően átgondolt,
újratervezett változata.
Az öntött gömbgrafitos vázszerkezet nagy merevséget
és kiváló rezgéscsillapító hatást biztosít nehéz forgácsolási körülmények esetén is.
A pozícionálási pontosságot a gondosan elkészített vezetékrendszer,
az első osztályú előfeszített anyával szállított golyósorsók biztosítják.
A gép kiváló kezelhetőségét már alap kiépítésben is Sinumerik 808D CNC vezérlés biztosítja
gazdag grafikus programozási felülettel számtalan beépített forgácsoló ciklussal.
Bonyolultabb technológiai feladatok megoldásához
rendelhető Sinumerik 828 D ill. FANUC 0iT vezérléssel is.
A kényelmes nullpontfelvételt hordozható kézi kerék segíti.
A főorsó robusztus csapágyazású.
Fordulatszáma 150-2500 fordulat / perc között fokozatmentesen szabályozható .
Több kivitelben rendelhető csúcstávolság és hajtott szerszám függvényében.
- Már alap kivitelben is hidraulikus tokmány és 12 állású revolverfej
- Tokmány átmérő 200mm
- Szerszámszár max 25x25mm
- Szegnyereg belső kúp MT4
- Főhajtás teljesítmény 5.5kW
- Hűtőrendszer szivattyú 120W
A gép a jól ismert Eduturn esztergacsalád 21. század követelményeinek megfelelően átgondolt,
újratervezett változata.
Az öntött gömbgrafitos vázszerkezet nagy merevséget
és kiváló rezgéscsillapító hatást biztosít nehéz forgácsolási körülmények esetén is.
A pozícionálási pontosságot a gondosan elkészített vezetékrendszer,
az első osztályú előfeszített anyával szállított golyósorsók biztosítják.
A gép kiváló kezelhetőségét már alap kiépítésben is Sinumerik 808D CNC vezérlés biztosítja
gazdag grafikus programozási felülettel számtalan beépített forgácsoló ciklussal.
Bonyolultabb technológiai feladatok megoldásához
rendelhető Sinumerik 828 D ill. FANUC 0iT vezérléssel is.
A kényelmes nullpontfelvételt hordozható kézi kerék segíti.
A főorsó robusztus csapágyazású.
Fordulatszáma 150-2500 fordulat / perc között fokozatmentesen szabályozható .
Több kivitelben rendelhető csúcstávolság és hajtott szerszám függvényében.
- Már alap kivitelben is hidraulikus tokmány és 12 állású revolverfej
- Tokmány átmérő 200mm
- Szerszámszár max 25x25mm
- Szegnyereg belső kúp MT4
- Főhajtás teljesítmény 5.5kW
- Hűtőrendszer szivattyú 120W
| Elrendezés :síkágyas/ferdeágyas/karusszel (Structure flat bed/slant bed/vertical lathe) | síkágyas |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | prizmás / edzett lapos vezeték |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Normál CNC vezérlés |
| Ágy szélesség ( Bed width) | 330 mm |
| Főorsó furat (hole/bore thrugh the spindel) | 80 mm |
| Főorsó fordulat (spindel speeds) | 2500 1/min |
| Gyorsmenet X (Rapid X) | 8 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 10 m/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Vezérlés típusa (CNC Controller) | Siemens 808 D |
| C tengely van / nincs (C axis) | Opcionális |
| Y tengely van / nincs ( Y axis) | Nincs |
| Rúdadagoló van / nincs (barfeeder) | Opcionális |
| Gép súly (machine weight) | 1800 kg |
| Gép hossz (L=Machine lenght) | 2520 mm |
| Gép szélesség (W=Machine widht) | 1400 mm |
| Gép magasság (H=Machine height) | 1680 mm |
