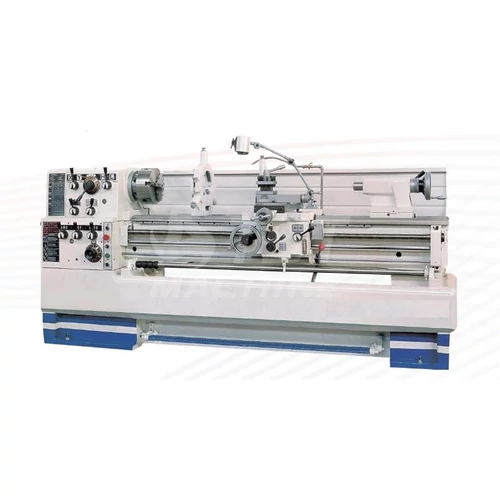

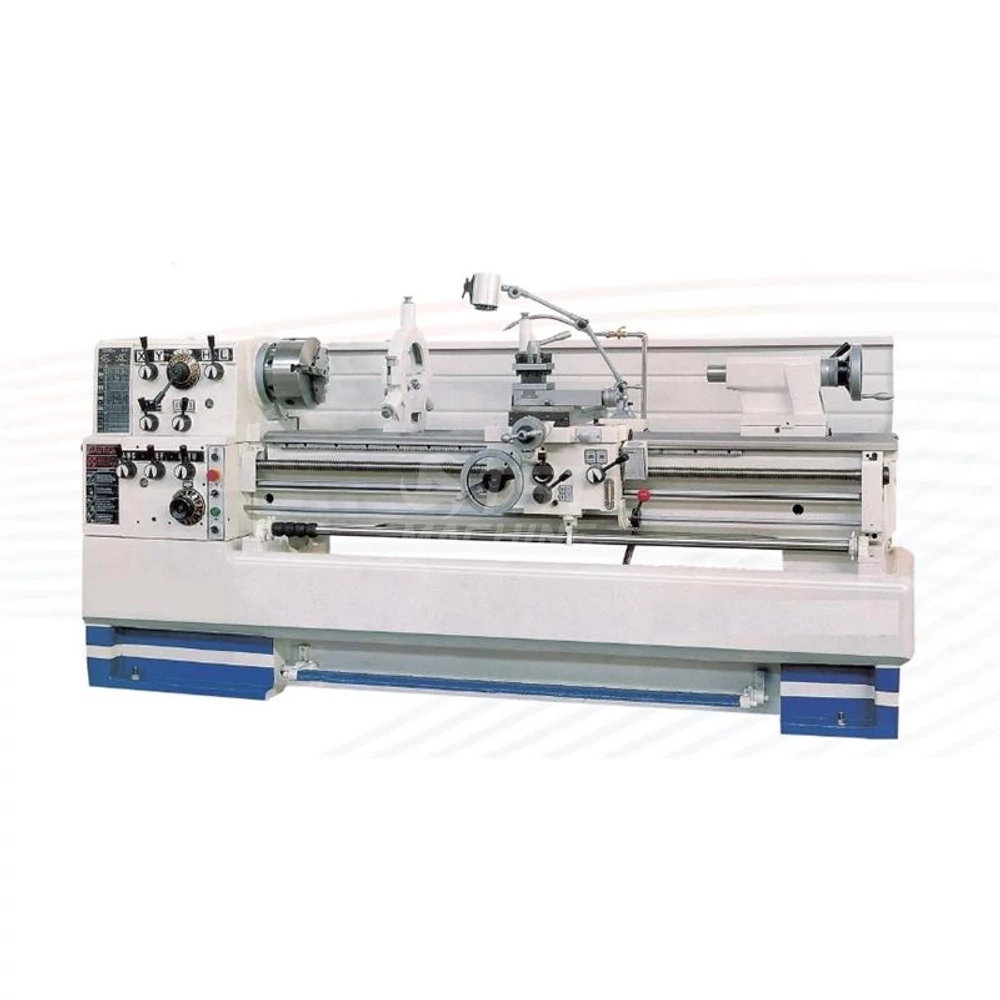

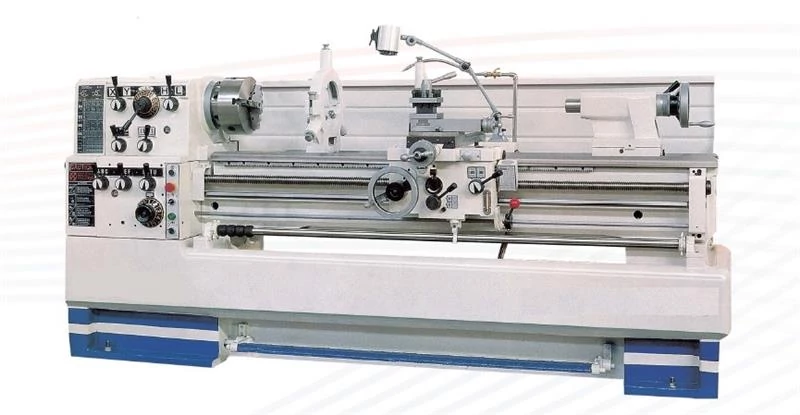

Turnado 230/1000 eszterga
Sainty CorporationLeírás és Paraméterek
Jellemzők:
• Merev, precíziós eszterga, öntvény gépváz
• széles ágykialakítás, kivehető híd,edzett, köszörült vezetékek
• nagyméretű főorsó csapágyak, precíz főorsó ház
• edzett köszörült fogaskerekek és tengelyek a hajtóműben
• ekonómikusan kialakitott kezelőszervek
• számtalan menetvágási lehetőség
• Nagy teljesítményű főmotor ( 5,5 kW 7,5 HP)
• alapgép 58 mm-es orsóáteresztés
• Rendelhető forgácsolási átmérők : 410 mm ( EDUTURN 410 széria)
• Rendelhető forgácsolási átmérők : 460 mm ( EDUTURN 460 széria)
• Rendelhető forgácsolási átmérők : 510 mm ( EDUTURN 510 széria)
• Rendelhető forgácsolási átmérők : 560 mm ( EDUTURN 560 széria)
• Rendelhető hosszak 1000 -1500-2000- mm
• Rendelhető állandó vágósebesség opcióval is ( EDUTURN 410 V széria)
Alaptartozékok:
2 tengelyen mérőléc
pozíció kijelző
cserekerék készlet
késtartó
hűtőfolyadék rendszer
reteszelt tokmányvédő
lábfék
kezelőszerszámok
angol nyelvű kezelési utasítás
| Cikkszám | S-EDUTURN 410/1000 |
| Csúcs távolság ( center width) | 1000 |
| Főmotor teljesítménye ( Motor ) | 5,5 |
| Főorsó furat (hole/bore thrugh the spindel) | 58 |
| Főorsó végződés/belső kúp (spindle mount/taper ) | D1-6/MT 6 |
| Gép hossz (L=Machine lenght) | 2200 |
| Gép magasság (H=Machine height) | 1340 |
| Gép súly (Machine weight) | 1580 |
| Gép szélesség (W=Machine widht) | 1080 |
| Gép típus | Eduturn 410/1000 hagyományos eszterga |
| Hídban elforduló átmérő (swing in gap) | 640 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | van |
| keresztszán löket (cross-slide travel) | 285 |
| Max. elforduló átmérő (max. turning diam. over bed) | 410 |
| Szán felett elforduló átmérő (max turning diam. over support) | 220 |
| Szegnyereg belső kúp (tailstock taper) | MK4 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 60 |
| Vágható menetek diametrik (tapping diametric) | 4-112(50) |
| Vágható menetek metrikus (tapping metric) | 0,1-14(47) |
| Vágható menetek modul (tapping module) | 0,1-7(39) |
| Vágható menetek whithworth (tapping whithworth/inch) | 2-112(60) |
