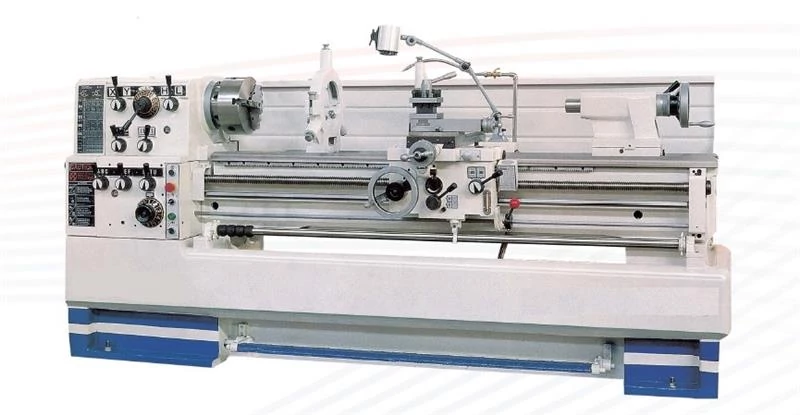

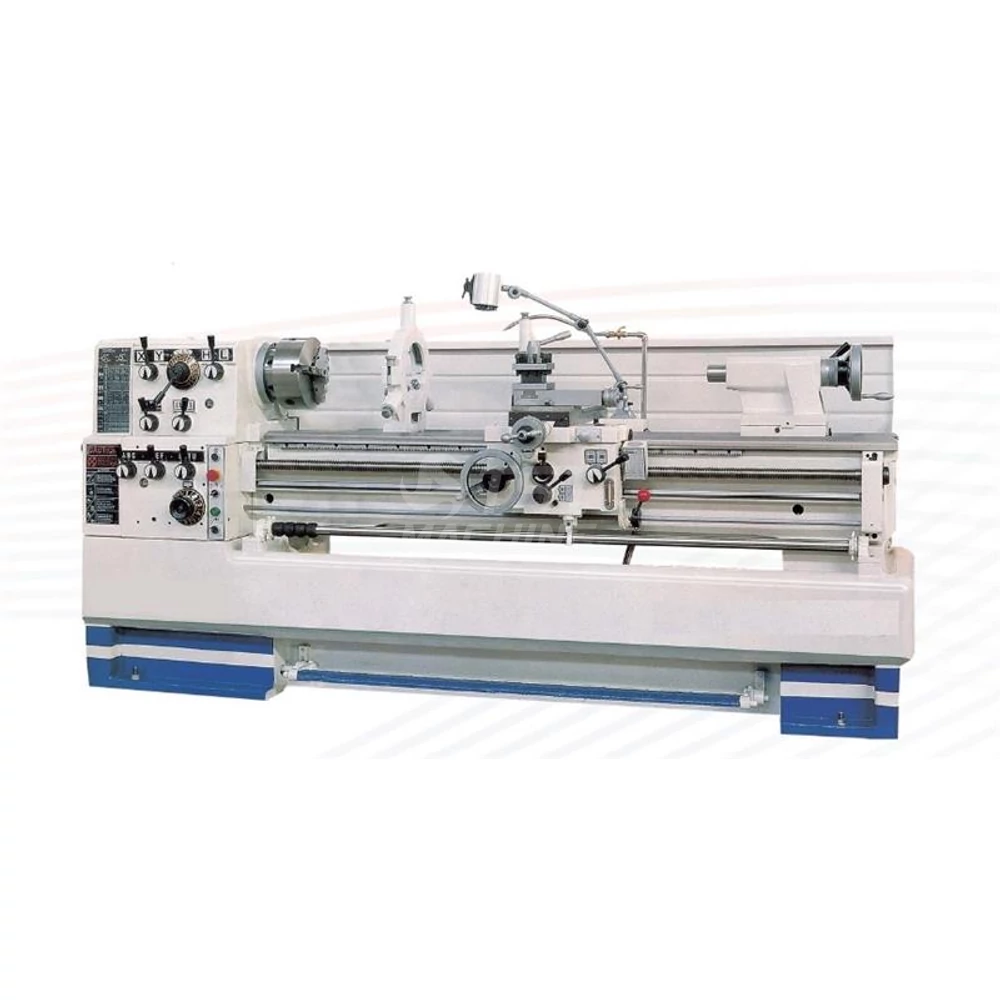

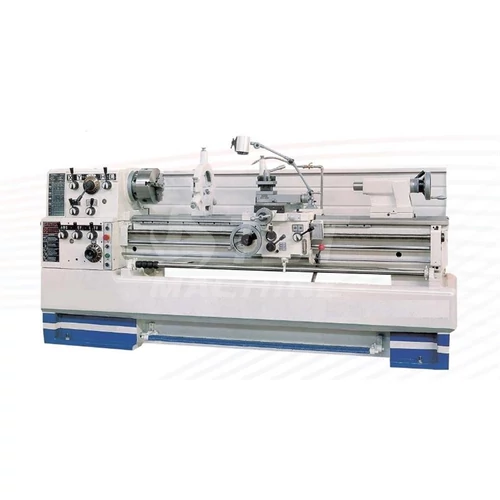

Eduturn 460/1500 hagyományos eszterga
Eastern Servce GroupLeírás és Paraméterek
Jellemzők:
• Merev, precíziós eszterga, öntvény gépváz
• széles ágykialakítás, kivehető híd,edzett, köszörült vezetékek
• nagyméretű főorsó csapágyak, precíz főorsó ház
• edzett köszörült fogaskerekek és tengelyek a hajtóműben
• ekonómikusan kialakitott kezelőszervek
• számtalan menetvágási lehetőség
• Nagy teljesítményű főmotor ( 5,5 kW 7,5 HP)
• alapgép 58 mm-es orsóáteresztés
Rendelhető forgácsolási átmérők:
• 410 mm ( EDUTURN 410 széria)
• 460 mm ( EDUTURN 460 széria)
• 510 mm ( EDUTURN 510 széria)
• 560 mm ( EDUTURN 560 széria)
Rendelhető ágyhosszak
• 1000 -1500-2000- mm
Rendelhető főorsó furat átmérők
• 58 mm
• 80 mm ( E verzió)
Rendelhető vágósebesség opció:
• A nagyobb gépek rendelhetőki állandó vágósebesség opcióval is ( EDUTURN 460 V széria)
Alaptartozékok:
3 tengelyen mérőrendszer pozíció kijelzővel
D 250 mm-es 3 pofás acél tokmány
D 300 mm-es 4 pofás síktárcsa
álló és futóbáb
Mikronosállítású finom ütköző
6 állású ciklus kapcsoló
4 állású késtartó
hűtőfolyadék rendszer
reteszelt tokmányvédő burkolat
reteszelt késvédő burkolat
1500mm-es lábfék
kezelőszerszámok
angol nyelvű kezelési utasítás
• Merev, precíziós eszterga, öntvény gépváz
• széles ágykialakítás, kivehető híd,edzett, köszörült vezetékek
• nagyméretű főorsó csapágyak, precíz főorsó ház
• edzett köszörült fogaskerekek és tengelyek a hajtóműben
• ekonómikusan kialakitott kezelőszervek
• számtalan menetvágási lehetőség
• Nagy teljesítményű főmotor ( 5,5 kW 7,5 HP)
• alapgép 58 mm-es orsóáteresztés
Rendelhető forgácsolási átmérők:
• 410 mm ( EDUTURN 410 széria)
• 460 mm ( EDUTURN 460 széria)
• 510 mm ( EDUTURN 510 széria)
• 560 mm ( EDUTURN 560 széria)
Rendelhető ágyhosszak
• 1000 -1500-2000- mm
Rendelhető főorsó furat átmérők
• 58 mm
• 80 mm ( E verzió)
Rendelhető vágósebesség opció:
• A nagyobb gépek rendelhetőki állandó vágósebesség opcióval is ( EDUTURN 460 V széria)
Alaptartozékok:
3 tengelyen mérőrendszer pozíció kijelzővel
D 250 mm-es 3 pofás acél tokmány
D 300 mm-es 4 pofás síktárcsa
álló és futóbáb
Mikronosállítású finom ütköző
6 állású ciklus kapcsoló
4 állású késtartó
hűtőfolyadék rendszer
reteszelt tokmányvédő burkolat
reteszelt késvédő burkolat
1500mm-es lábfék
kezelőszerszámok
angol nyelvű kezelési utasítás
| Gép típus | Eduturn 460/1500 hagyományos eszterga |
| Cikkszám | S-Eduturn 460/1500 |
| Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
| Digitális kijelző van/nincs ( DRO ) | van |
| Hídban elforduló átmérő (swing in gap) | 690 mm |
| keresztszán löket (cross-slide travel) | 285 mm |
| Hosszán löket ( longitudinal travel) mm | 1500 mm |
| Késszán löket (top-slide travel) | 128 mm |
| Ágy szélesség ( Bed width) | 300 mm |
| Főorsó furat (hole/bore thrugh the spindel) | 58 mm |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 28 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 60 mm |
| Szegnyereg belső kúp (tailstock taper) | MK4 |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | van |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | van |
| Késszán előtolás van / nincs (top-slide feeds) | nincs |
| Keresztirányú gyorsmenet van / nincs (Cross-slide rapid feeed) | nincs |
| Vágható menetek metrikus (tapping metric) | 0,1-14(41) |
| Vágható menetek whithworth (tapping whithworth/inch) | 2-112(60)TPI |
| Vágható menetek modul (tapping module) | 0,1-7 (34) |
| Vágható menetek diametrik (tapping diametric) | 4-112(50) |
| Főmotor teljesítménye ( Motor ) | 5.5 kW |
| Gép hossz (L=Machine lenght) | 2750 mm |
| Gép szélesség (W=Machine widht) | 1080 mm |
| Gép magasság (H=Machine height) | 1370 mm |
| Gép súly (machine weight) | 1810 kg |
