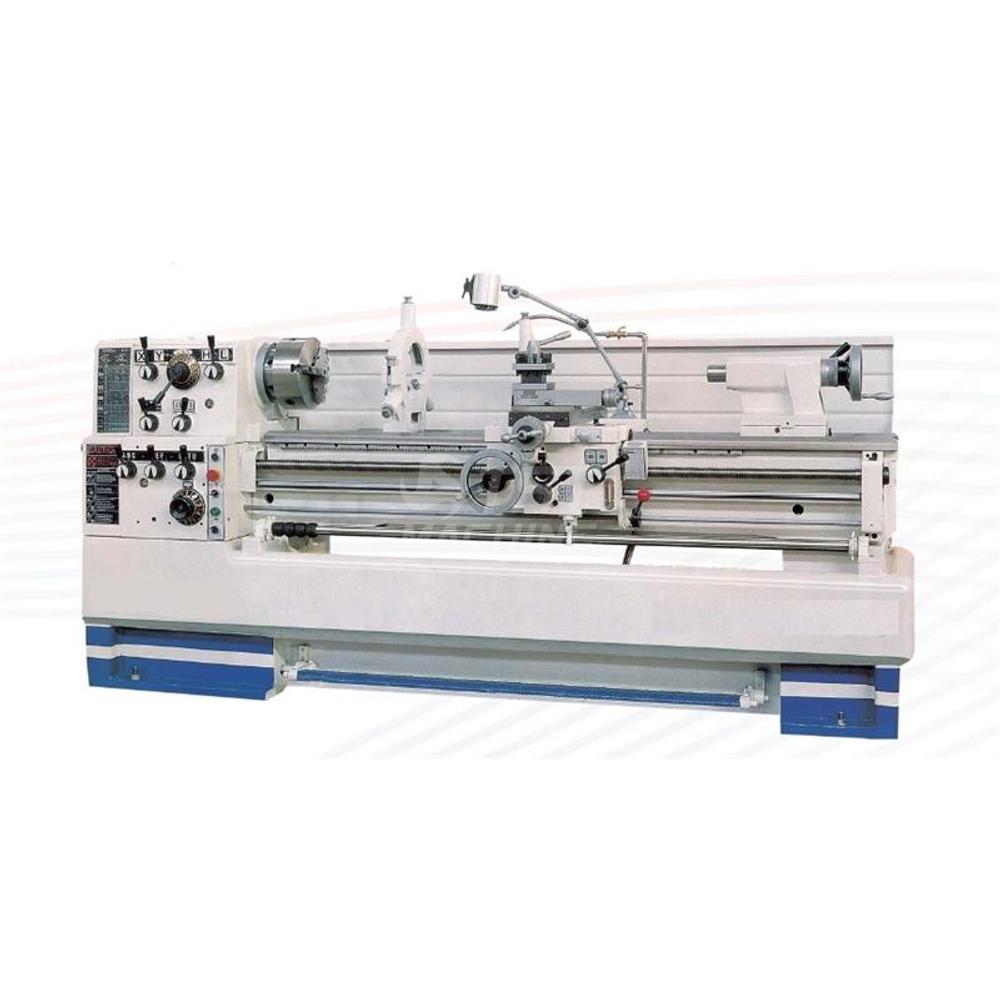

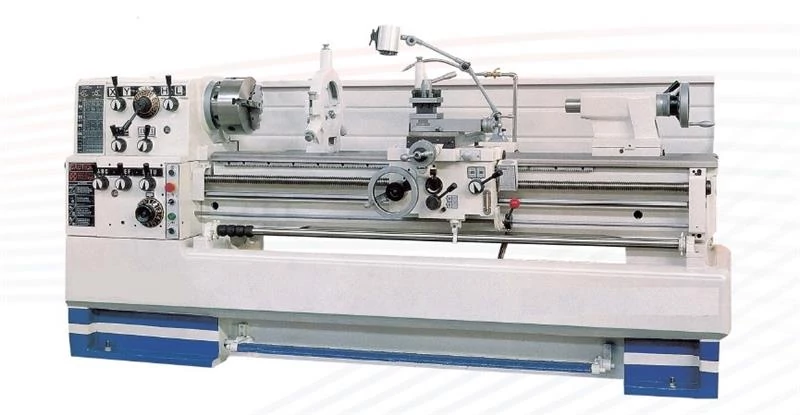

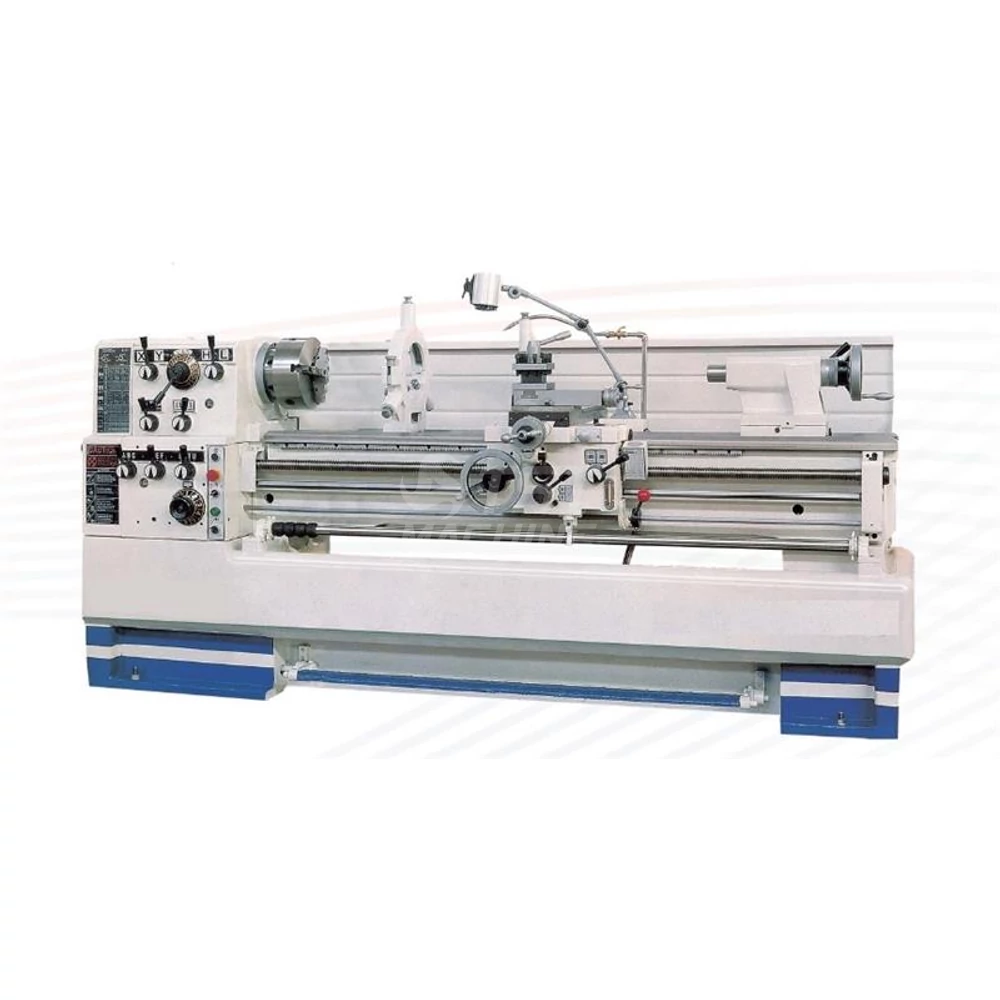

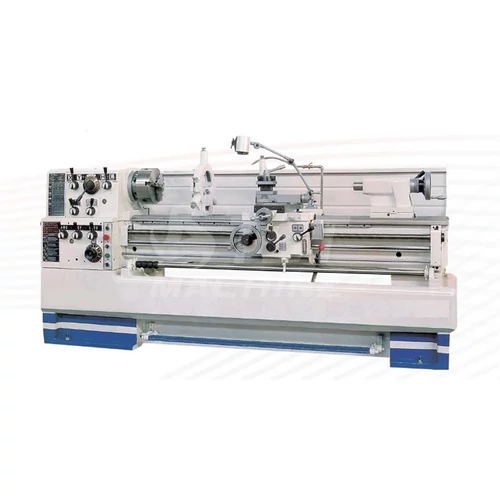

Eduturn 560/2000 hagyományos eszterga
Eastern Servce GroupLeírás és Paraméterek
Jellemzők:
• Merev, precíziós eszterga, öntvény gépváz
• széles ágykialakítás, kivehető híd,edzett, köszörült vezetékek
• nagyméretű főorsó csapágyak, precíz főorsó ház
• edzett köszörült fogaskerekek és tengelyek a hajtóműben
• ergonómikusan kialakitott kezelőszervek
• számtalan menetvágási lehetőség
• Nagy teljesítményű főmotor ( 7,5 kW 10 HP)
• alapgép 80 mm-es orsóáteresztés
• Rendelhető forgácsolási átmérők : 410 mm ( EDUTURN 410 széria)
• Rendelhető forgácsolási átmérők : 460 mm ( EDUTURN 460 széria)
• Rendelhető forgácsolási átmérők : 510 mm ( EDUTURN 510 széria)
• Rendelhető forgácsolási átmérők : 560 mm ( EDUTURN 560 széria)
• Rendelhető hosszak 1000 -1500-2000-3000 mm
• Rendelhető furat átmérők 80 mm és 105 mm( E verzió)
• Rendelhető állandó vágósebesség opcióval is ( EDUTURN 560 V széria)
Alaptartozékok:
2 tengelyen mérőléc
pozíció kijelző
cserekerék készlet
késtartó
hűtőfolyadék rendszer
reteszelt tokmányvédő
lábfék
kezelőszerszámok
angol nyelvű kezelési utasítás
• Merev, precíziós eszterga, öntvény gépváz
• széles ágykialakítás, kivehető híd,edzett, köszörült vezetékek
• nagyméretű főorsó csapágyak, precíz főorsó ház
• edzett köszörült fogaskerekek és tengelyek a hajtóműben
• ergonómikusan kialakitott kezelőszervek
• számtalan menetvágási lehetőség
• Nagy teljesítményű főmotor ( 7,5 kW 10 HP)
• alapgép 80 mm-es orsóáteresztés
• Rendelhető forgácsolási átmérők : 410 mm ( EDUTURN 410 széria)
• Rendelhető forgácsolási átmérők : 460 mm ( EDUTURN 460 széria)
• Rendelhető forgácsolási átmérők : 510 mm ( EDUTURN 510 széria)
• Rendelhető forgácsolási átmérők : 560 mm ( EDUTURN 560 széria)
• Rendelhető hosszak 1000 -1500-2000-3000 mm
• Rendelhető furat átmérők 80 mm és 105 mm( E verzió)
• Rendelhető állandó vágósebesség opcióval is ( EDUTURN 560 V széria)
Alaptartozékok:
2 tengelyen mérőléc
pozíció kijelző
cserekerék készlet
késtartó
hűtőfolyadék rendszer
reteszelt tokmányvédő
lábfék
kezelőszerszámok
angol nyelvű kezelési utasítás
| Gép típus | Eduturn 560/2000 hagyományos eszterga |
| Cikkszám | S-Eduturn 560/2000 |
| Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
| Digitális kijelző van/nincs ( DRO ) | van |
| Hídban elforduló átmérő (swing in gap) | 735 mm |
| keresztszán löket (cross-slide travel) | 316 mm |
| Hosszán löket ( longitudinal travel) mm | 2000 mm |
| Késszán löket (top-slide travel) | 130 mm |
| Ágy szélesség ( Bed width) | 350 mm |
| Főorsó furat (hole/bore thrugh the spindel) | 80 mm |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 1600 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 75 mm |
| Szegnyereg belső kúp (tailstock taper) | MK5 |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | van |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | van |
| Késszán előtolás van / nincs (top-slide feeds) | nincs |
| Keresztirányú gyorsmenet van / nincs (Cross-slide rapid feeed) | nincs |
| Vágható menetek metrikus (tapping metric) | 0,1-14(47) |
| Vágható menetek whithworth (tapping whithworth/inch) | 2-112(60) |
| Vágható menetek modul (tapping module) | 0,1-7(39) |
| Vágható menetek diametrik (tapping diametric) | 4-112(50) |
| Főmotor teljesítménye ( Motor ) | 7.5 kW |
| Gép hossz (L=Machine lenght) | 3340 mm |
| Gép szélesség (W=Machine widht) | 1150 mm |
| Gép magasság (H=Machine height) | 1460 mm |
| Gép súly (machine weight) | 2560 kg |
