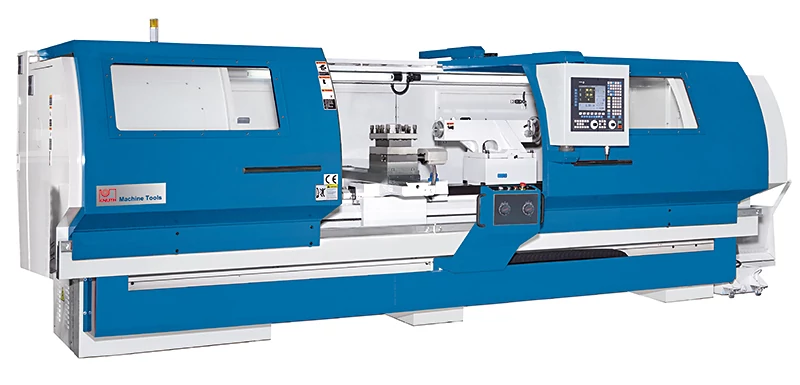

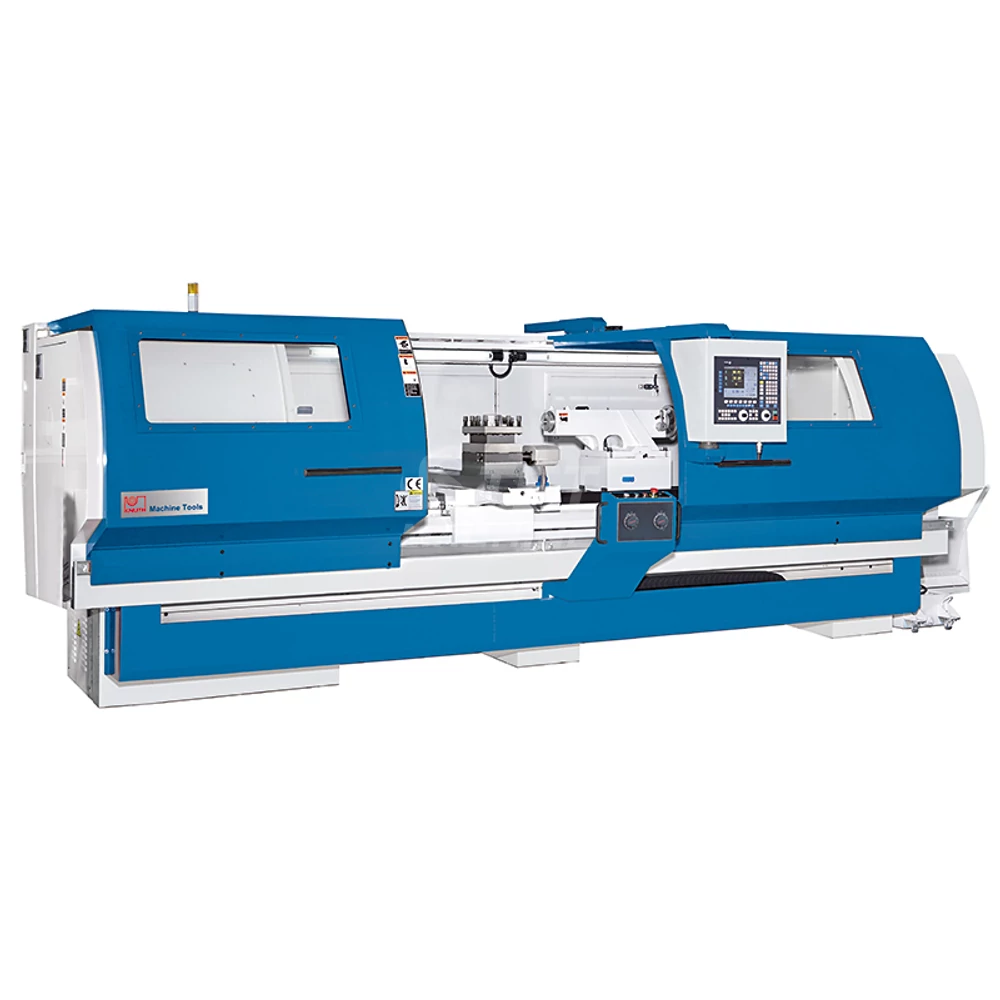

Forceturn 630.15 CNC Ciklus-eszterga (Fagor 8055i/A-TC)
Leírás és Paraméterek
FORCETURN CNC Manuál-CNC esztergagépcsalád rövid bemutatása:
Két elforduló átmérő választható
Forceturn 630 elforduló átmérője 670 mm (orsó furata 85 mm)
Forceturn 800 elforduló átmérője 818 mm (orsó furata 105 mm)
Mindkét elforduló átmérőjű Forceturn gép 3 különböző Z lökettel rendelhető:
1500 mm
3000 mm
5000 mm
A főorsó fordulat 3 fokozatban programból automatikusan váltható
Fokozaton belül a fordulatszám fokozatmentesen állítható.
A Fagor 8055i A-TC Manuál-CNC vezérlés kézi / félautomata (öntanuló) / és teljesen automata üzemmódban is használható.
Kézi üzemmódban a két db elektromos kézikerék a hagyományos esztergákhoz hasonló felhasználási lehetőséget nyújt egyedi vagy kisszériás alkatrészek legyártásához.
Alaptartozékok:
FAGOR 8055i/A-TC Manuál -CNC vezérlés
2 db elektromos kézikerék
3 pofás kézi tokmány D300 mm
Automata 3 fokozatú sebváltó
4 állású elektromos késtartó
Hűtőrendszer
Központi kenőrendszer
Szegnyereg
Munkatér világítás
Kezelő szerszámok
Angol nyelvű gépkönyv garnitúra
Opcionális tartozékok:
4 pofás tokmány D457 mm
Álló báb
Mozgó báb
Rugalmas géptalp
Hűtő folyadék
Szerszámok
Gyorscserélős késtartó betétekkel
Forgó és állócsúcs
| Ágy szélesség ( Bed width) | 450 |
| Cikkszám | K-100350 |
| Csúcs távolság ( center width) | 1600 |
| Elrendezés: (Structure) | síkágyas |
| Főorsó furat (hole/bore thrugh the spindel) | 85 |
| Főorsó maximális fordulat (max spindel speeds) | 2250 |
| Főorsó végződés/belső kúp (spindle mount/taper ) | Camlock D1-8 |
| Gép hossz (L=Machine lenght) | 4000 |
| Gép magasság (H=Machine height) | 2250 |
| Gép súly (Machine weight) | 4100 |
| Gép szélesség (W=Machine widht) | 2250 |
| Gép típus | Forceturn 630.15 CNC Ciklus-eszterga (Fagor 8055i/A-TC) |
| Gyorsmenet X (Rapid X) | 5 |
| Gyorsmenet Z (Rapid Z) - m/min | 5 |
| Keresztirányú előtolás ( X cross-slide feed) | 5000 |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Manuál / CNC |
| Max. elforduló átmérő (max. turning diam. over bed) | 670 |
| Pozicionálási pontosság (Positioning accuracy) | 0,015 |
| Revolver fej állások száma (turret tool station) | 4 |
| Revolver fejek száma (quantity of turrets) | 1 |
| Szán felett elforduló átmérő (max turning diam. over support) | 400 |
| Szegnyereg belső kúp (tailstock taper) | MT 5 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 105 |
| Tokmány átmérője ( Chuck size) | 300 |
| Vezérlés típusa (CNC Controller) | Fagor 8055TC |
| Vezeték típus: (slideway type) | prizmás / edzett lapos vezeték |
| X löket ( X axis travel) | 450 |
| Z löket ( Z axis travel) | 1500 |
