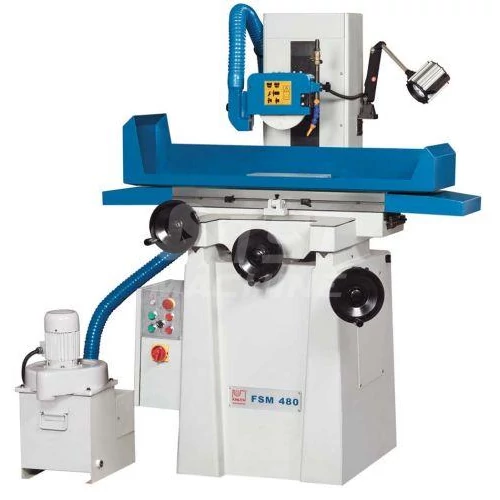

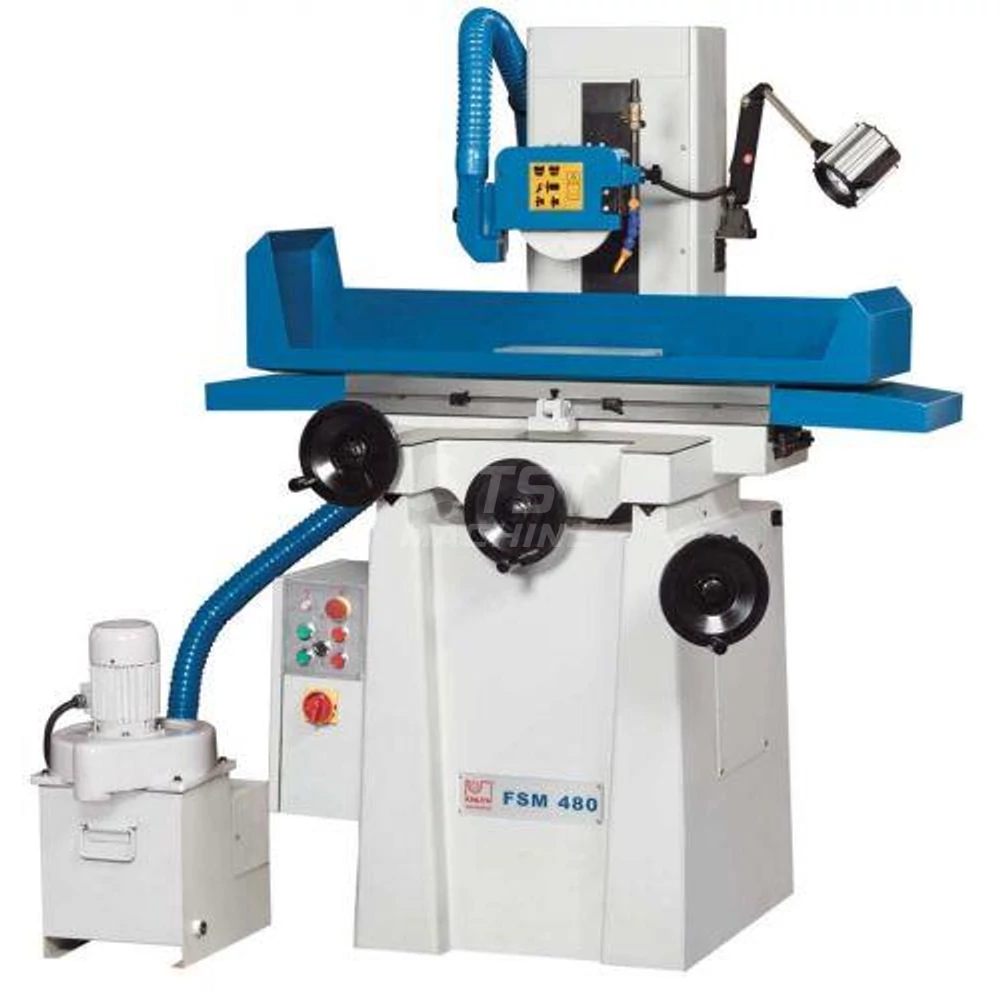

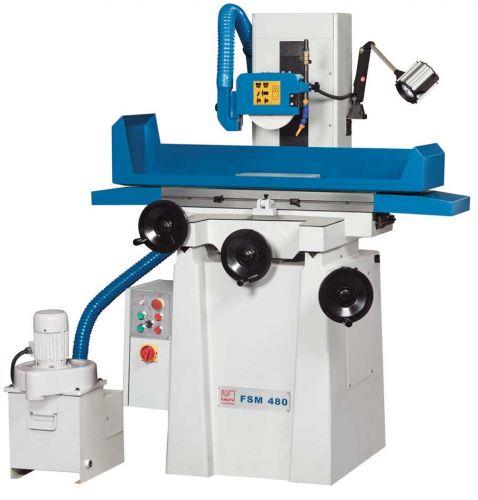

FSM 480 Kézi síkköszörű
Leírás
Jellemzői:
- Az előfeszített peremes radiális-axiális golyóscsapágyaknak köszönhetően a főorsó jól terhelhető, ezek garantálják a rezgésmentes futást, a nagy pontosságot, a hosszú élettartamot és a felügyelet nélküli üzemeltetést
- Tökéletesen tömített és kiegyensúlyozott orsómotor
- Masszív, rezgést elnyelő konstrukció
- Prizmatikus és lapos vezetékek biztosítják a Z- valamint az Y-irányban a nagy pontosságot és a hosszú élettartamot
- Az asztal hosszirányú mozgása golyósvezetéken történik
- Asztal hosszirányú mozgása fogazott szíjon keresztül történik az egyenletes mozgás biztosítása érdekében
- Hossz- és keresztirányú skála nullázása nóniusszal, tetszőleges helyen történhet
- Központi kenés
- Köszörülési párhuzamosság 0,005 mm / 300 mm
Alaptartozékok:
elszívó-berendezés; munkalámpa; köszörűkorong 200 x 13 x 32 mm; mágnesasztal 125 x 300 mm; gyémántlehúzó; kiegyensúlyozó tengely, kiegyensúlyozó állvány; kezelőszerszámok, 75 mm-es szögben állítható satu,
Opciók:
ELBO útmérő rendszer VM 1 egytengelyes digitális kijelző + 300 mm-es mérőléc : 1200 Euro
- Az előfeszített peremes radiális-axiális golyóscsapágyaknak köszönhetően a főorsó jól terhelhető, ezek garantálják a rezgésmentes futást, a nagy pontosságot, a hosszú élettartamot és a felügyelet nélküli üzemeltetést
- Tökéletesen tömített és kiegyensúlyozott orsómotor
- Masszív, rezgést elnyelő konstrukció
- Prizmatikus és lapos vezetékek biztosítják a Z- valamint az Y-irányban a nagy pontosságot és a hosszú élettartamot
- Az asztal hosszirányú mozgása golyósvezetéken történik
- Asztal hosszirányú mozgása fogazott szíjon keresztül történik az egyenletes mozgás biztosítása érdekében
- Hossz- és keresztirányú skála nullázása nóniusszal, tetszőleges helyen történhet
- Központi kenés
- Köszörülési párhuzamosság 0,005 mm / 300 mm
Alaptartozékok:
elszívó-berendezés; munkalámpa; köszörűkorong 200 x 13 x 32 mm; mágnesasztal 125 x 300 mm; gyémántlehúzó; kiegyensúlyozó tengely, kiegyensúlyozó állvány; kezelőszerszámok, 75 mm-es szögben állítható satu,
Opciók:
ELBO útmérő rendszer VM 1 egytengelyes digitális kijelző + 300 mm-es mérőléc : 1200 Euro
Paraméterek
| Gép típus | FSN 480 Kézi síkköszörű |
| Cikkszám | K-122801 |
| Digitális kijelző van/ nincs ( DRO) | opció |
| Gép súly (machine weight) | 730 kg |
| Előtolás módja: kézi / X-Y előtolás / X-Y-Z előtolás (Feed :man. / X-Y / X-Y-Z ) | kézi |
| Asztal vezetése: görgős/csúszó (Table guideway ball rolling/V+flat way) | görgős |
| Asztal méret hossz x szélesség mm (work table dimension) | 210x450 |
| Hosszirányú löket ( X longitudinal travel) | 480 mm |
| Keresztirányú löket ( Y cross travel) | 230 mm |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 470 mm |
| Kőszörükő mérete (grinding wheel dim.) | 200 mm |
| Kőszörükő mérete opció (grinding wheel dim.op) | 250 mm |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 1,85/400 |
| Gép hossz (L=Machine lenght) | 1400 mm |
| Gép szélesség (W=Machine widht) | 1140 mm |
| Gép magasság (H=Machine height) | 1900 mm |
| Gép tömeg (Machine weight) | 730 kg |
