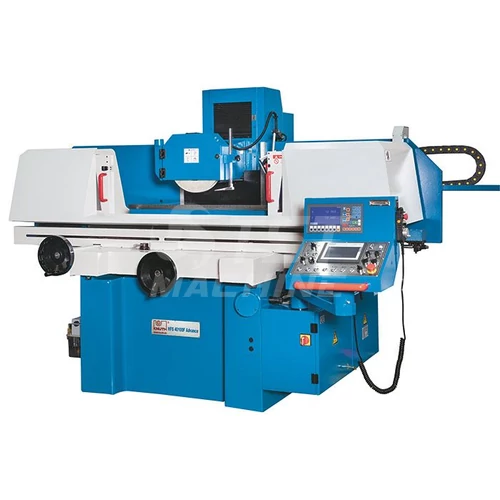

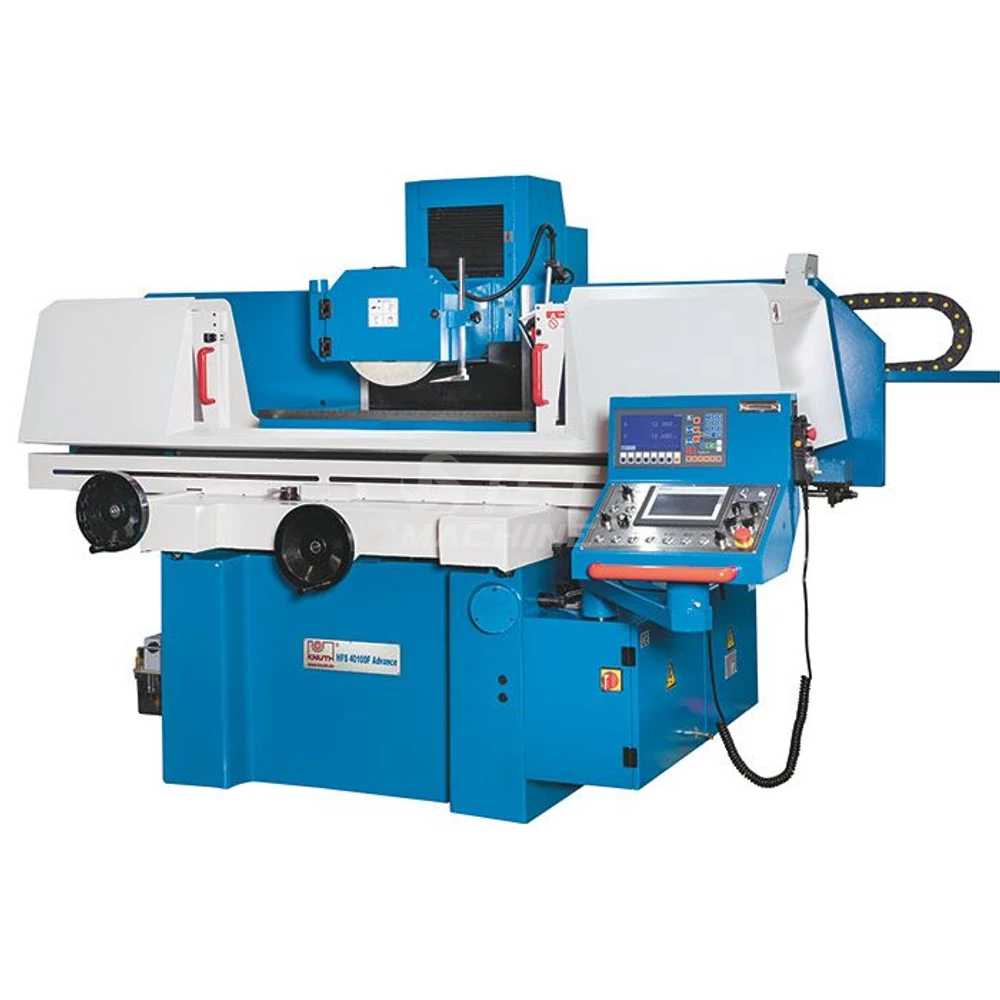

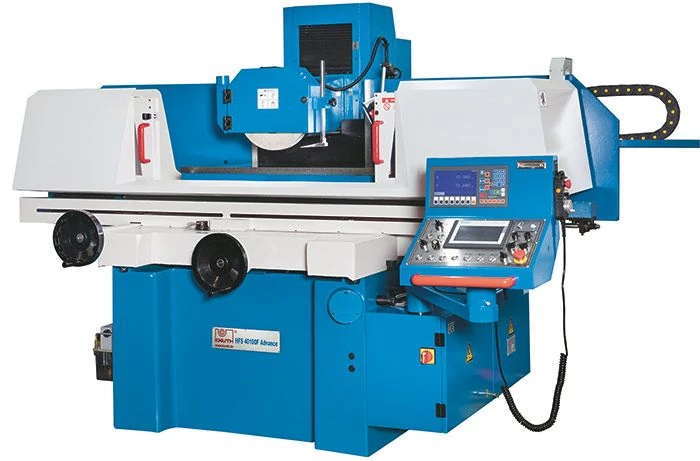

Leírás
Öntöttvas gépágy amely kiváló merevséget és torziós szilárdságot biztosít.
Az összes vezeték kenését központi kenőrendszer biztosítja.
A munkateret könnyen hozzáférhető burkolat védi.
Minden szükséges paramétert a precíziós köszörüléshez a SIEMENS érintőkijelzőjén keresztül történik betáplálásra.
A nagy teljesítményű hűtőfolyadék-szivattyút vákuum egységgel kombinálják, amely kiválasztja az port és a porlasztott hűtőfolyadékot a megmunkálás során.
Magas minőségű előfeszített golyósorsó és erős szervómotor biztosítja a nagy pozícionálási és ismétlési pontosságot.
A gép elektronikus kézikerékkel rendelkezik a konfigurációs feladatok elvégzéséhez és az kőorsó kézi mozgatásához.
Ha Auto módra állítja, akkor a felhasználó által definiált nagyolási és simítási paraméterek, a kiszikráztató löketek száma és a nullára való visszatérés automatikusan feldolgozásra kerül.
Nagy kőorsó, dinamikusan kiegyensúlyozott, teljesen tömített és zárt, állandó kenéssel.
Rendkívül csendes működés és minimális hőmennyiség az optimális munkavégzés érdekében folyamatos üzemi körülmények között.
Hidraulikusan működtetett lineáris asztalmozgás, fokozatmentesen állítható, egyenletes megmunkálással és lágy irányváltással.
Külső hidraulikus olajhűtő egységgel biztosítja a tökéletes hőmérsékleti stabilitást.
Alapfelszereltség:
3 tengelyes útmérő
Elektronikus kézikerék
Korong felfogó tárcsa
Automatikus központi kenés
Munkatér burkolat
Hűtőrendszer és elszívó
Kőlehúzó
Kiegyensúlyozó állomás
Kiegyensúlyozó tengely
Munka lámpa
Mágneses rögzítő lemez
Beállító csavarok
Kezelő eszközök
Demagnetizátor
Siemens PLC-control érintőképernyővel
Kezelési útmutató
Az összes vezeték kenését központi kenőrendszer biztosítja.
A munkateret könnyen hozzáférhető burkolat védi.
Minden szükséges paramétert a precíziós köszörüléshez a SIEMENS érintőkijelzőjén keresztül történik betáplálásra.
A nagy teljesítményű hűtőfolyadék-szivattyút vákuum egységgel kombinálják, amely kiválasztja az port és a porlasztott hűtőfolyadékot a megmunkálás során.
Magas minőségű előfeszített golyósorsó és erős szervómotor biztosítja a nagy pozícionálási és ismétlési pontosságot.
A gép elektronikus kézikerékkel rendelkezik a konfigurációs feladatok elvégzéséhez és az kőorsó kézi mozgatásához.
Ha Auto módra állítja, akkor a felhasználó által definiált nagyolási és simítási paraméterek, a kiszikráztató löketek száma és a nullára való visszatérés automatikusan feldolgozásra kerül.
Nagy kőorsó, dinamikusan kiegyensúlyozott, teljesen tömített és zárt, állandó kenéssel.
Rendkívül csendes működés és minimális hőmennyiség az optimális munkavégzés érdekében folyamatos üzemi körülmények között.
Hidraulikusan működtetett lineáris asztalmozgás, fokozatmentesen állítható, egyenletes megmunkálással és lágy irányváltással.
Külső hidraulikus olajhűtő egységgel biztosítja a tökéletes hőmérsékleti stabilitást.
Alapfelszereltség:
3 tengelyes útmérő
Elektronikus kézikerék
Korong felfogó tárcsa
Automatikus központi kenés
Munkatér burkolat
Hűtőrendszer és elszívó
Kőlehúzó
Kiegyensúlyozó állomás
Kiegyensúlyozó tengely
Munka lámpa
Mágneses rögzítő lemez
Beállító csavarok
Kezelő eszközök
Demagnetizátor
Siemens PLC-control érintőképernyővel
Kezelési útmutató
Paraméterek
| Gép típus | HFS 3063 F Advance |
| Cikkszám | K-124932 |
| Digitális kijelző van/ nincs ( DRO) | van |
| Asztal vezetése: görgős/csúszó (Table guideway ball rolling/V+flat way) | csúszóvezetékes |
| Asztal méret hossz x szélesség mm (work table dimension) | 635x305 |
| Hosszirányú löket ( X longitudinal travel) | 765 mm |
| Keresztirányú löket ( Y cross travel) | 340 mm |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 580 mm |
| Hosszirányú előtolás (table feed X) | 23 m/min |
| Keresztirányú előtolás Y ( table feed Y) | 480 mm/löket |
| Keresztirányú gyorsmenet Y (table rapid Y) | 480 m/min |
| Függőleges kézi fogásvétel osztása (scale ring division Z) | 0.005 mm/oszt |
| Függőleges gyorsmenet Z (grinding wheel vertical rapid Z) | 990 m/min |
| Kőszörükő mérete D x d x v (grinding wheel dim.) | 350x40x127 |
| Asztal terhelhetőség (max part. weight) | 270 kg |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 4.0 |
| Gép hossz (L=Machine lenght) | 2900 mm |
| Gép szélesség (W=Machine widht) | 2200 mm |
| Gép magasság (H=Machine height) | 1900 mm |
| Gép súly (machine weight) | 2800 kg |
