Leírás és Paraméterek
Gépágy
- Merev, 45°-ban döntött gépágy, széles csúszóvezetékekkel, mely biztosítja az alacsony vibrációt, különösen folytonos vágási műveletek közben
- Tágas dizájn, ami kellően nagy helyet biztosít a szerszámoknak és a forgács eltávolítást is megkönnyíti
- Széles hossz-szán, nagy vezető hosszúsággal, mely jelentősen stabilabb és jobban ellenáll a vibrációnak
- Előfeszített golyósorsók csatlakoznak az erős meghajtáshoz egy holtjáték mentes kuplungszerkezeten keresztül ahol duplasoros csapágyazás biztosítja a tengely és sugárirányú merevséget és minimalizálja az orsó előfeszítéséből és melegedéséből adódó eltéréseket
Főorsó és orsóház
- Innovatív és masszív orsóház, kiemelkedő merevséggel, amire az ingadozó üzemi hőmérséklet minimális hatással van.
- Pontosan szimmetrikus felépítés gondosan tervezett hűtőrendszerrel, amely biztosítja a keringést az egész orsó körül
- A főorsót tartós pontosságra tervezték, mindkét oldalon duplasoros csapágyazással, további szögletes érintkező golyóscsapágyakkal az első csapágyaknál
Szegnyereg MT5
- A merev szegnyereg biztosítja a tengely megmunkálásokhoz szükséges pontosságot
- 2 további csúszóvezeték az ütközésmentes szegnyereg mozgásért. Különösen hosszú vezetők, elsőrangú merevséggel és pontossággal, illetve kiváló rezgéscsillapítással a nehéz megmunkálásokhoz
Felszereltség
- Gyors EWS revolverfej, nagy nyomatékú szervomotorokkal és két irányú szerszámválasztással a rövidebb szerszámcserékért
- A szilárd szerkezet és az erőteljes rögzítés gyakorlatilag megszünteti a vibrációt, mely hosszabb szerszámélettartamot eredményez
- Tökéletesen átgondolt billentyűkiosztás a kényelmes munkakörnyezetért
Fanuc 0i TF vezérlés
- Könnyű programozhatóság és felhasználás, rövid tanulási görbével
- Felhasználóbarát grafikus kijelző a vizuális szemrevételezésért
- Létező programok használata, melyek nem igényelnek újraprogramozást
- Nagysebességű megmunkálás, nano interpolációval
- A legkorszerűbb funkcionalitás, rázkódásvédelemmel, finom megmunkálással és AI Contour
- A 0i széria TF modellje a 0 és a 0i szériák utódja, amelyek a legnépszerűbb CNC vezérlők világszerte, több mint 700.000 felhasználással
Alternatívaként elérhető Siemens Sinumerik 828D vezérlővel is
- Kompakt, robusztus, karbantartásmentes kezelőpanel
- Kényelmes programozhatóság és paraméter bevitel QWERTY billentyűzettel
- 100 programozható nulla eltolás
- Szinkronizált műveletek és a súgó funkció gyors elérése
- Maximális megmunkálási pontosság
- ProgramGUIDE: a leggyorsabb megmunkálási idő és maximális rugalmasság nagy számú tömeggyártáshoz
- Animated Elements: egyedi műveleti és programozási segítség animált felülettel
- Modern adattovábbítási lehetőségek PenDrive-on, memóriakártyán, vagy hálózaton (Ethernet) keresztül
- Easy Message: a folyamatról értesítést kaphat SMS-ben
- Rázkódásvédett gyorsulás
- Dinamikus előtolás vezérlő
- Váltás col és centiméter között
- Keretrendszer a független koordináta alakításhoz, forgatáshoz, méréshez és tükrözéshez
Alapfelszereltség
- Fanuc 0i TF vagy SIEMENS 828 D vezérlő
- 2 év Fanuc / Siemens jótállás
- 10.4” LCD színes kijelző
- USB csatlakozó
- RS232 csatlakozó
- 12 szerszámos revolverfej hajtott szerszámmal
- 1db 90° és 1db 0°-os hajtott szerszámbefogó
- 5db palást 4db furat és 1db homlokbeszúró szerszámtartó
- Hidraulikus szegnyereg
- Forgácskihordó és forgácskocsi
- Hidraulikus 3 pofás tokmány, puhapofával lábpedllal
- Tokmány nyitás/zárás megerősítő kapcsoló
- Hidraulika táp
- Hűtőrendszer
- Levegő és hűtőfolyadék permetezőpálca
- Központi kenési rendszer
- LED-es munkalámpa
- 3 színű visszajelzőlámpa
- Zárható ajtó
- Géptalapzat
- Üzemeltetési szerszámok
- Felhasználói kézikönyv angol nyelven
Opcionális tartozékok:
- Szerszámbefogók
Átmérőző
Homlokbeszúró
Furatkés tartó
- 0°-os hajtott befogó
- 90°-os hajtott befogó
- Programozható SERVO szegnyereg
- RENISHAW szerszámbemérő
- Nagynyomásű hűtés
- Merev, 45°-ban döntött gépágy, széles csúszóvezetékekkel, mely biztosítja az alacsony vibrációt, különösen folytonos vágási műveletek közben
- Tágas dizájn, ami kellően nagy helyet biztosít a szerszámoknak és a forgács eltávolítást is megkönnyíti
- Széles hossz-szán, nagy vezető hosszúsággal, mely jelentősen stabilabb és jobban ellenáll a vibrációnak
- Előfeszített golyósorsók csatlakoznak az erős meghajtáshoz egy holtjáték mentes kuplungszerkezeten keresztül ahol duplasoros csapágyazás biztosítja a tengely és sugárirányú merevséget és minimalizálja az orsó előfeszítéséből és melegedéséből adódó eltéréseket
Főorsó és orsóház
- Innovatív és masszív orsóház, kiemelkedő merevséggel, amire az ingadozó üzemi hőmérséklet minimális hatással van.
- Pontosan szimmetrikus felépítés gondosan tervezett hűtőrendszerrel, amely biztosítja a keringést az egész orsó körül
- A főorsót tartós pontosságra tervezték, mindkét oldalon duplasoros csapágyazással, további szögletes érintkező golyóscsapágyakkal az első csapágyaknál
Szegnyereg MT5
- A merev szegnyereg biztosítja a tengely megmunkálásokhoz szükséges pontosságot
- 2 további csúszóvezeték az ütközésmentes szegnyereg mozgásért. Különösen hosszú vezetők, elsőrangú merevséggel és pontossággal, illetve kiváló rezgéscsillapítással a nehéz megmunkálásokhoz
Felszereltség
- Gyors EWS revolverfej, nagy nyomatékú szervomotorokkal és két irányú szerszámválasztással a rövidebb szerszámcserékért
- A szilárd szerkezet és az erőteljes rögzítés gyakorlatilag megszünteti a vibrációt, mely hosszabb szerszámélettartamot eredményez
- Tökéletesen átgondolt billentyűkiosztás a kényelmes munkakörnyezetért
Fanuc 0i TF vezérlés
- Könnyű programozhatóság és felhasználás, rövid tanulási görbével
- Felhasználóbarát grafikus kijelző a vizuális szemrevételezésért
- Létező programok használata, melyek nem igényelnek újraprogramozást
- Nagysebességű megmunkálás, nano interpolációval
- A legkorszerűbb funkcionalitás, rázkódásvédelemmel, finom megmunkálással és AI Contour
- A 0i széria TF modellje a 0 és a 0i szériák utódja, amelyek a legnépszerűbb CNC vezérlők világszerte, több mint 700.000 felhasználással
Alternatívaként elérhető Siemens Sinumerik 828D vezérlővel is
- Kompakt, robusztus, karbantartásmentes kezelőpanel
- Kényelmes programozhatóság és paraméter bevitel QWERTY billentyűzettel
- 100 programozható nulla eltolás
- Szinkronizált műveletek és a súgó funkció gyors elérése
- Maximális megmunkálási pontosság
- ProgramGUIDE: a leggyorsabb megmunkálási idő és maximális rugalmasság nagy számú tömeggyártáshoz
- Animated Elements: egyedi műveleti és programozási segítség animált felülettel
- Modern adattovábbítási lehetőségek PenDrive-on, memóriakártyán, vagy hálózaton (Ethernet) keresztül
- Easy Message: a folyamatról értesítést kaphat SMS-ben
- Rázkódásvédett gyorsulás
- Dinamikus előtolás vezérlő
- Váltás col és centiméter között
- Keretrendszer a független koordináta alakításhoz, forgatáshoz, méréshez és tükrözéshez
Alapfelszereltség
- Fanuc 0i TF vagy SIEMENS 828 D vezérlő
- 2 év Fanuc / Siemens jótállás
- 10.4” LCD színes kijelző
- USB csatlakozó
- RS232 csatlakozó
- 12 szerszámos revolverfej hajtott szerszámmal
- 1db 90° és 1db 0°-os hajtott szerszámbefogó
- 5db palást 4db furat és 1db homlokbeszúró szerszámtartó
- Hidraulikus szegnyereg
- Forgácskihordó és forgácskocsi
- Hidraulikus 3 pofás tokmány, puhapofával lábpedllal
- Tokmány nyitás/zárás megerősítő kapcsoló
- Hidraulika táp
- Hűtőrendszer
- Levegő és hűtőfolyadék permetezőpálca
- Központi kenési rendszer
- LED-es munkalámpa
- 3 színű visszajelzőlámpa
- Zárható ajtó
- Géptalapzat
- Üzemeltetési szerszámok
- Felhasználói kézikönyv angol nyelven
Opcionális tartozékok:
- Szerszámbefogók
Átmérőző
Homlokbeszúró
Furatkés tartó
- 0°-os hajtott befogó
- 90°-os hajtott befogó
- Programozható SERVO szegnyereg
- RENISHAW szerszámbemérő
- Nagynyomásű hűtés

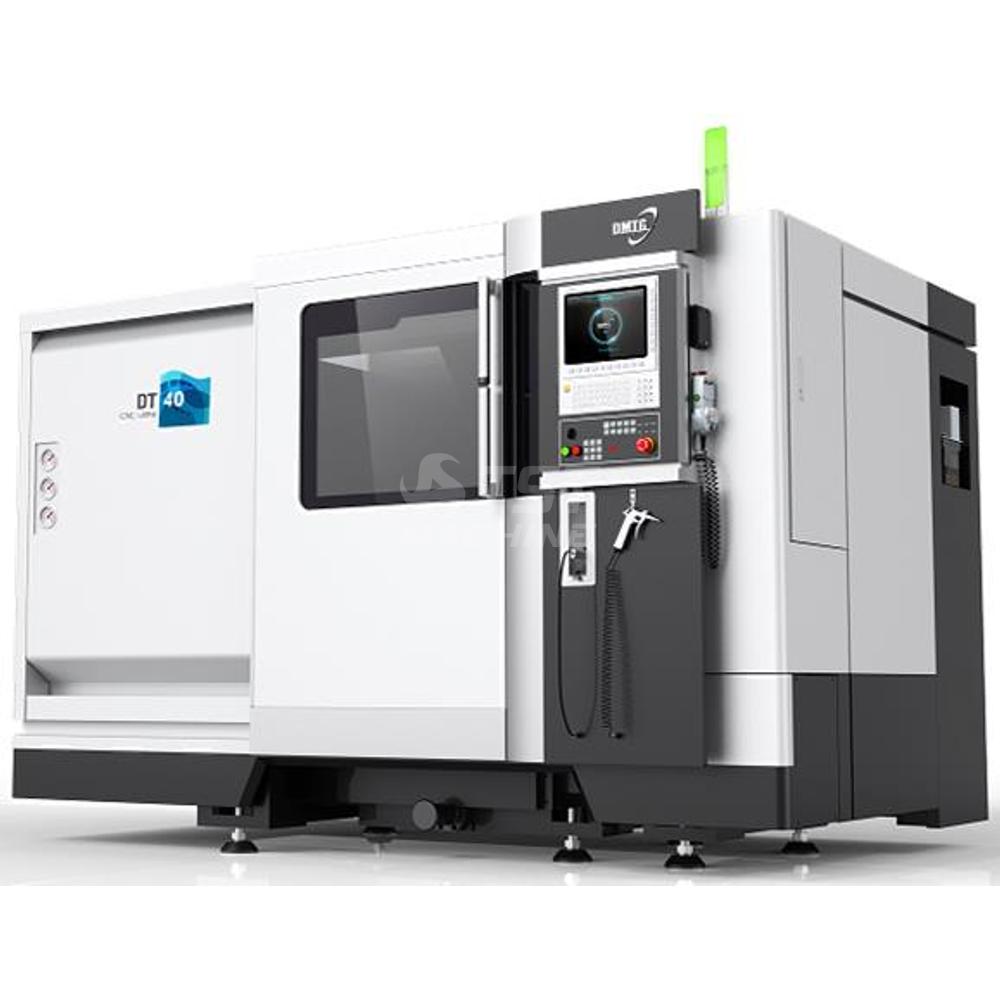

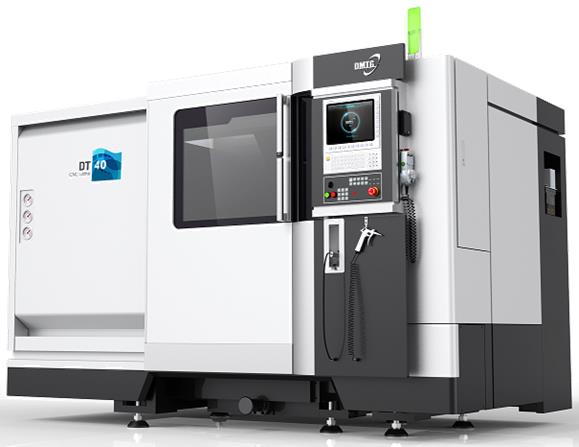

Gép típus | DT 20 H |
Cikkszám | ING DT 40 H |
Elrendezés: síkágyas/ferdeágyas/karusszel (flat bed/slant bed/vertical) | ferdeágyas |
Ágy dőlésszög (Degree of slant bed) | 45 ° |
Tokmány átmérője ( Chuck size) | 200 mm |
Főorsó furat | 70 mm |
Főorsó végződés/belső kúp (spindle mount/taper ) | A2-6 |
Főorsó fordulat (spindel speeds) | 4000 1/min |
Keresztirányú előtolás ( X cross-slide feed) | 12 mm/min |
Hosszirányú előtolás (Z longitudinal feed ) | 12 mm/min |
Gyorsmenet X (Rapid X) | 30 m/min |
Gyorsmenet Z (Rapid Z) - m/min | 30 m/min |
Revolver fejek száma (quantity of turrets) | 1 db |
Revolver fej állások száma (turret tool station) | 12 db |
Hajtott szerszámok száma (driven tool) | 12 db |
Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
Vezérlés típusa (CNC Controller) | Fanuc 0i TF |
Opcionális vezérlések (Optional CNC controller) | SIEMENS 828 D |
C tengely van / nincs (C axis) | van |
Y tengely van / nincs ( Y axis) | nincs |
Rúdadagoló van / nincs (barfeeder) | nincs |
Mdb elkapó van/ nincs (part catcher) | nincs |
Gép hossz (L=Machine lenght) | 3422 mm |
Gép szélesség (W=Machine widht) | 1860 mm |
Gép magasság (H=Machine height) | 2010 mm |
Gép súly (machine weight) | 6500 kg |
Hajtott szerszám teljesítménye ( Power of livingtool ) | 7.5 kW |
Hajtott szerszám fordulatszáma ( RPM of livingtool ) | 5000 1/min |
