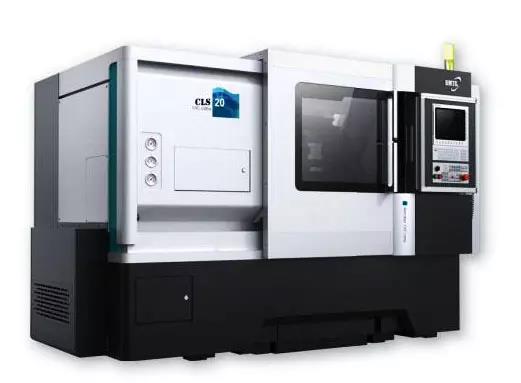

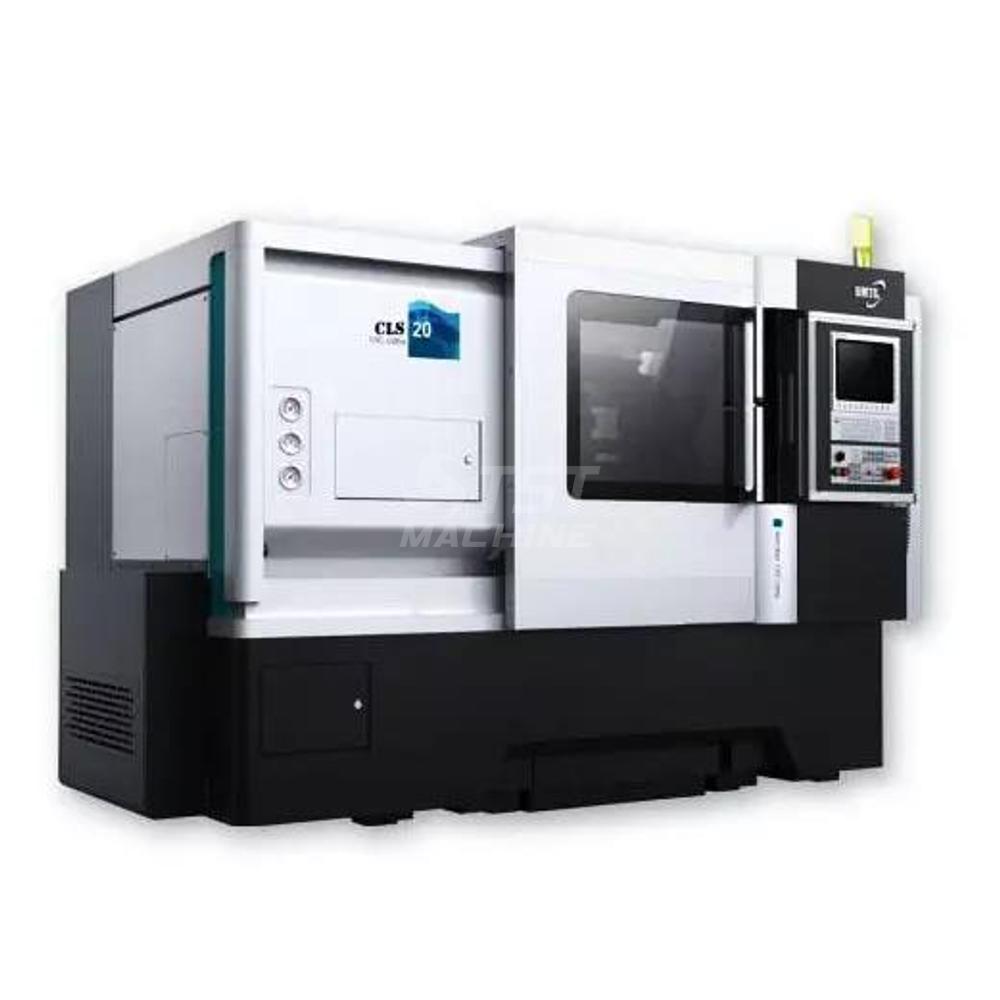

Ingersoll DT40HY multitasking CNC eszterga
Leírás és Paraméterek
Az INGERSOLL DMTG Y tengelyes Hajtottszerszámos MULTITASKING esztergák részletes bemutatása:
Gépágy
- 600 mm illetve 1000 mm-es csúcstávú változatban rendelhető
- Merev, 45°-ban döntött gépágy, nagysebességű lineálisvezetékekkel, mely biztosítja az alacsony vibrációt, különösen nagyteljesítményű esztergálási műveletek közben
- Tágas dizájn, ami kellően nagy helyet biztosít a szerszámoknak és a forgács eltávolítást is megkönnyíti
- Széles hossz-szán, nagy vezető hosszúsággal, mely jelentősen stabilabb és jobban ellenáll a vibrációnak
- Előfeszített golyósorsók csatlakoznak az erős meghajtáshoz egy holtjáték mentes kuplungszerkezeten keresztül ahol duplasoros csapágyazás biztosítja a tengely és sugárirányú merevséget és minimalizálja az orsó előfeszítéséből és melegedéséből adódó eltéréseket
Főorsó és orsóház
- Innovatív és masszív orsóház, kiemelkedő merevséggel, amire az ingadozó üzemi hőmérséklet minimális hatással van.
- Pontosan szimmetrikus felépítés gondosan tervezett hűtőrendszerrel, amely biztosítja a hűtőlevegő keringését az egész orsó körül
- A főorsót tartós pontosságra tervezték, mindkét oldalon duplasoros csapágyazással, további szögletes érintkező golyóscsapágyakkal az első csapágyaknál
Szegnyereg MT5/140mm
- A merev szegnyereg biztosítja a tengely megmunkálásokhoz szükséges pontosságot
- 2 további csúszóvezeték az ütközésmentes szegnyereg mozgásért. Különösen hosszú vezetők, elsőrangú merevséggel és pontossággal, illetve kiváló rezgéscsillapítással a nehéz megmunkálásokhoz
Hajtottszerszámos revolverfej:
- Gyors EWS hajtottszerszámos revolverfej, nagy nyomatékú szervomotorokkal és két irányú szerszámválasztással a rövidebb szerszámcserékért
- Hajtott szerszámok magas fordulaton is 5.000 f/perc nagy teljesítményleadásra képesek (5,5/7,5 kW)
-extrém gyors szerszámcsereidő 0,31mp / 0,78 mp
-fúrókapacitás: d22x0,2 mm / menetfúró kapacitás: M16x2,0 mm (M30x1,5 mm)
Szerszám szár keresztmetszet: 25x25 nmm
Felszereltség
- A szilárd szerkezet és az erőteljes rögzítés gyakorlatilag megszünteti a vibrációt, mely hosszabb szerszámélettartamot eredményez
- Tökéletesen átgondolt billentyűkiosztás a kényelmes munkakörnyezetért
Az alapkiépítés FANUC vezérlővel
- Kompakt, robusztus, karbantartásmentes kezelőpanel
- Kényelmes programozhatóság és paraméter bevitel QWERTY billentyűzettel
- 100 programozható nulla eltolás
- Szinkronizált műveletek és a súgó funkció gyors elérése
- Maximális megmunkálási pontosság
- Program GUIDE: a leggyorsabb megmunkálási idő és maximális rugalmasság nagy számú tömeggyártáshoz
- Animated Elements: egyedi műveleti és programozási segítség animált felülettel
- Modern adattovábbítási lehetőségek PenDrive-on, memóriakártyán, vagy hálózaton (Ethernet) keresztül
- Easy Message: a folyamatról értesítést kaphat SMS-ben
- Rázkódásvédett gyorsulás
- Dinamikus előtolás vezérlő
- Váltás col és centiméter között
- Keretrendszer a független koordináta alakításhoz, forgatáshoz, méréshez és tükrözéshez
Opcionális SIEMENS 828D CNC vezérlés
- Teljes párbeszédes támogatás
- Könnyű programozhatóság és felhasználás, rövid tanulási görbével
- Felhasználóbarát grafikus kijelző a vizuális szemrevételezésért
- Létező programok használata, melyek nem igényelnek újraprogramozást
- Nagysebességű megmunkálás, nano interpolációval
- A legkorszerűbb funkcionalitás, rázkódásvédelemmel, finom megmunkálással és AI Contour
- A Siemensek család vezérlői, amelyek a legnépszerűbb CNC vezérlők világszerte, több mint 700.000 felhasználással
Alapfelszereltség
- CE minősítés
- FANUC OiT
- 10.4” LCD színes kijelző
- USB csatlakozó
- RS232 csatlakozó
- 12 szerszámos hajtottszerszámos revolverfej
- Hidraulikus szegnyereg
- Forgócsúcs
- Hidraulikus 3 pofás tokmány (200 mm) , puhapofával lábpedllal
- Tokmány nyitás/zárás megerősítő kapcsoló
- Hidraulika táp
- Hűtőrendszer
- Levegő és hűtőfolyadék pisztoly
- Központi kenési rendszer
- LED-es munkalámpa
- 3 színű visszajelzőlámpa
- Zárható ajtó
- Géptalapzat
- Üzemeltetési szerszámok
- Felhasználói kézikönyv angol nyelven
Opcionálisan:
- Renishaw HPRA szerszámbemérő
- SIEMENS 828 D vezérlés
- Áteresztős tokmány és munkahenger
-Rúdadagoló és munkadarab elkapó
| Gép típus | DT40H |
| Cikkszám | ING-DT40H |
| Ágy dőlésszög (Degree of slant bed) | 45 ° |
| Tokmány átmérője ( Chuck size) | 200 mm |
| X-tengely gyorsmenet (Rapid feed X axis) | 30 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 30 m/min |
| Főorsó furat | 70 mm |
| Keresztirányú előtolás ( X cross-slide feed) | 8000 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 8000 mm/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 12 db |
| Hajtott szerszámok száma (driven tool) | 12 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
| Vezérlés típusa (CNC Controller) | Fanuc Oi-TF |
| Opcionális vezérlések (Optional CNC controller) | SIEMENS 828 D |
| C tengely van / nincs (C axis) | van |
| Y tengely van / nincs ( Y axis) | nincs |
| Rúdadagoló van / nincs (barfeeder) | opció |
| Mdb elkapó van/ nincs (part catcher) | opció |
| Gép hossz (L=Machine lenght) | 2999 mm |
| Gép szélesség (W=Machine widht) | 1900 mm |
| Gép magasság (H=Machine height) | 2010 mm |
| Gép súly (machine weight) | 5300 kg |
