Leírás és Paraméterek

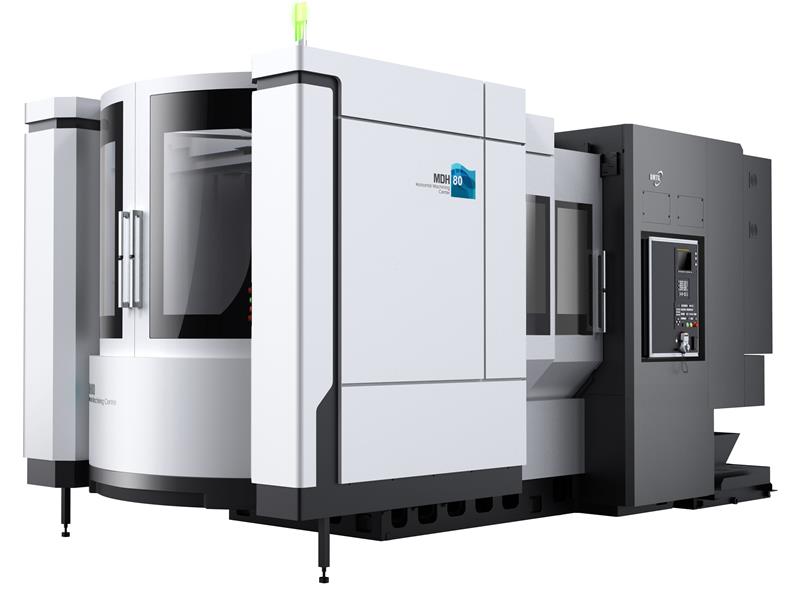

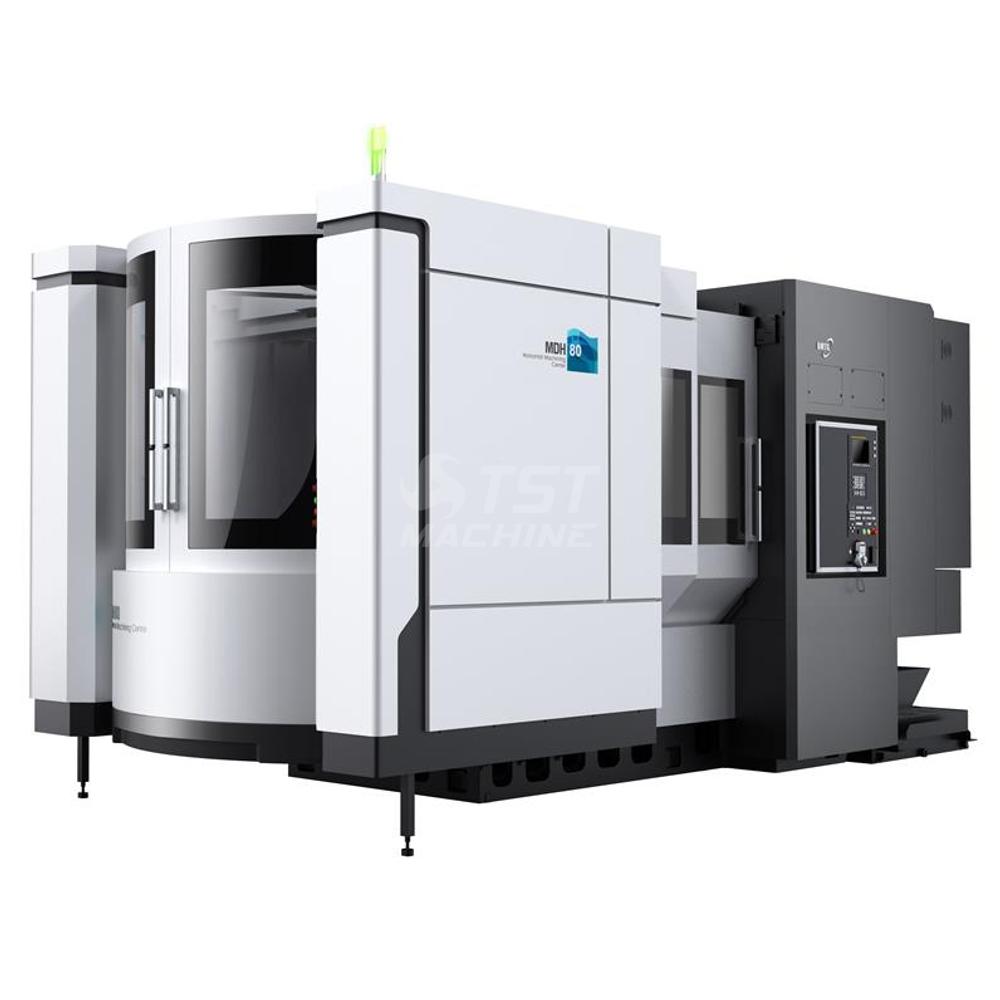

Az INGERSOLL MDH horizontális megmunkálóközpontok ideálisak doboz jellegű és teljesen szabad formájú munkadarabok megmunkálására. Az elkészíthető munkadarabok széles skálán mozognak, jellemzően autó alkatrészek, motor és futómű alkatrészek, egyéb gépipari berendezések alkatrészei.
A kategóriájából kiemelkedően megbízható, merev, nagypontosságú megmunkálást tesz lehetővé.
Megjelenése elegáns, kompakt, mégis jól kezelhető, kedvelt típus.
A főorsó kialakítása erőteljes, jól bírja a nehéz dinamikus megmunkálási feladatokat.
A túlméretezett golyósorsók a megmunkálás biztonságát hivatottak szolgálni, csakúgy mint a hűtött főorsó csapágyazás. MDH 40-MDH50 MDH 65 és MDH 80 as gépeinknél opcionálisan 12.000 Ford/ perces kerámia csapágyazású főorsó is rendelhető, míg a nagyobb gépknél a fogaskerék hajóműves nagy nyomatékú megmunkálási igény is kielégíthető.
Alapkiépítésben 40 férőhelyes szerszámtás tetszőlegesen bővíthető akár 120 szerszámig.
Minden gépünk palettacserélős, mely segítségével minimálisra csökkenthető a forgácsolási mellékidő, biztosítható a folyamatos üzemelés.
Opcionálisan rendelhető Renishaw szerszám és munkadarab bemérő berendezés .
A különlegesen pontos nagysebességű megmunkálási igényeket a FANUC 31i CNC vezérlés nagysebeségű mikroprocesszora is támogatja.
A kategóriájából kiemelkedően megbízható, merev, nagypontosságú megmunkálást tesz lehetővé.
Megjelenése elegáns, kompakt, mégis jól kezelhető, kedvelt típus.
A főorsó kialakítása erőteljes, jól bírja a nehéz dinamikus megmunkálási feladatokat.
A túlméretezett golyósorsók a megmunkálás biztonságát hivatottak szolgálni, csakúgy mint a hűtött főorsó csapágyazás. MDH 40-MDH50 MDH 65 és MDH 80 as gépeinknél opcionálisan 12.000 Ford/ perces kerámia csapágyazású főorsó is rendelhető, míg a nagyobb gépknél a fogaskerék hajóműves nagy nyomatékú megmunkálási igény is kielégíthető.
Alapkiépítésben 40 férőhelyes szerszámtás tetszőlegesen bővíthető akár 120 szerszámig.
Minden gépünk palettacserélős, mely segítségével minimálisra csökkenthető a forgácsolási mellékidő, biztosítható a folyamatos üzemelés.
Opcionálisan rendelhető Renishaw szerszám és munkadarab bemérő berendezés .
A különlegesen pontos nagysebességű megmunkálási igényeket a FANUC 31i CNC vezérlés nagysebeségű mikroprocesszora is támogatja.
| Gép típus | INGERSOLL-MDH |
| Cikkszám | ING-MDH50 |
| Vezeték típus: edzett lapos / lineár | Lineáris vezeték |
| Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) | Vízszntes megmunkálóközpont |
| Vezérlés típusa (controller type) | FANUC 31i MB |
| További CNC tengely van/nincs (Addition CNC axis) | Osztóasztal |
| Asztal hossz (Table length) | 500 mm |
| Asztal szélesség (Table width) | 500 mm |
| Főorsó meghajtása ( Spindle drive) | Direkt hajtás |
| X-tengely gyorsmenet (Rapid feed X axis) | 45 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 45 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 45 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 4 |
| Szerszámtár férőhely (Too storag capacity) | 4 db |
| Szerszámtár férőhely opció (Tool storage capacity option) | 120 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 1.2 sec |
| Csereidő forgács/forgács (Chip to chip change time) | 4 sec |
| Paletta cserélő van / nincs (APC) | van |
| Paletták száma (Nr. Palletts) | 2 db |
| Paletta cserélés ideje (Pallet change time) | 4 sec |
