Leírás és Paraméterek
Nagy merevség , egyedülálló pontosság , kiemelkedő termelékenység !
Amerikai Ingersoll Ltd. felvásárlásával 2007 januárjában USA-ban ( Rockford IL. ) létrejött cégcsoport több mint 100 db különböző CNC szerszámgéptípus gyártását végzi .
A Cégcsoport a nagyméretű munkadarabok hatékony megmunkálására kifejlesztett MDV gépcsaládjának fő tulajdonságai a következők :
FANUC 31i MB CNC vezérlés kézikerékkel AUTO OFF funkcióval
tetszetős XXI. századi design
teljesen zárt burkolat
rozsdamentes védőburkolat mindhárom tengelyen
edzett köszörült nagyterhelhetőség lapos vezetékek
átáramló olajjal hűtött teljes hosszában furatos golyósorsók
0.006 mm-es ismétlési pontosság mindhárom tengelyen
fogaskerék hajtóművel ellátott nagynyomatékú főorsó
BT 50-es ( CAT 50-es) főorsó kúp
20 férőhelyes ( opcionálisan 30 ) szerszámtár MDV55 és DMV75 gépeknél
30 férőhelyes szerszámtár DMV95 gépeknél
extrém gyors 2 mp-es (T-T) szerszám csereidő
Rigid Tapping menetvágó ciklusok
orsón keresztüli hűtés
olajhűtő a főorsó és a golyósorsók túlmelegedése ellen
központi hűtővíz rendszer
hátsó kivezetésű duplex rendszerű spirál forgácseltávolító rendszer
hőcserélővel ellátott elektromos szekrény
halogén gépvilágítás
szintezőlábak
Rendelhető opciók:
nagysebességű Built-In főorsó MDV55 és MDV75 gépekhez
palettacserélő berendezés MDV55 és MDV75 gépekhez
4. tengely előkészítés ill. teljes kiépítés kívánt méretben
állvány magasság növelés a 4. tengely biztonságos használatához
szerszámbemérő rendszer ( RENISHAW)
MDB bemérő rendszer ( RENISHAW TR27R )
szerszámélettartam figyelés testvérszerszám funkcióval
SIEMENS 828 D ill. MITSUBISHI CNC vezérlés
Amerikai Ingersoll Ltd. felvásárlásával 2007 januárjában USA-ban ( Rockford IL. ) létrejött cégcsoport több mint 100 db különböző CNC szerszámgéptípus gyártását végzi .
A Cégcsoport a nagyméretű munkadarabok hatékony megmunkálására kifejlesztett MDV gépcsaládjának fő tulajdonságai a következők :
FANUC 31i MB CNC vezérlés kézikerékkel AUTO OFF funkcióval
tetszetős XXI. századi design
teljesen zárt burkolat
rozsdamentes védőburkolat mindhárom tengelyen
edzett köszörült nagyterhelhetőség lapos vezetékek
átáramló olajjal hűtött teljes hosszában furatos golyósorsók
0.006 mm-es ismétlési pontosság mindhárom tengelyen
fogaskerék hajtóművel ellátott nagynyomatékú főorsó
BT 50-es ( CAT 50-es) főorsó kúp
20 férőhelyes ( opcionálisan 30 ) szerszámtár MDV55 és DMV75 gépeknél
30 férőhelyes szerszámtár DMV95 gépeknél
extrém gyors 2 mp-es (T-T) szerszám csereidő
Rigid Tapping menetvágó ciklusok
orsón keresztüli hűtés
olajhűtő a főorsó és a golyósorsók túlmelegedése ellen
központi hűtővíz rendszer
hátsó kivezetésű duplex rendszerű spirál forgácseltávolító rendszer
hőcserélővel ellátott elektromos szekrény
halogén gépvilágítás
szintezőlábak
Rendelhető opciók:
nagysebességű Built-In főorsó MDV55 és MDV75 gépekhez
palettacserélő berendezés MDV55 és MDV75 gépekhez
4. tengely előkészítés ill. teljes kiépítés kívánt méretben
állvány magasság növelés a 4. tengely biztonságos használatához
szerszámbemérő rendszer ( RENISHAW)
MDB bemérő rendszer ( RENISHAW TR27R )
szerszámélettartam figyelés testvérszerszám funkcióval
SIEMENS 828 D ill. MITSUBISHI CNC vezérlés

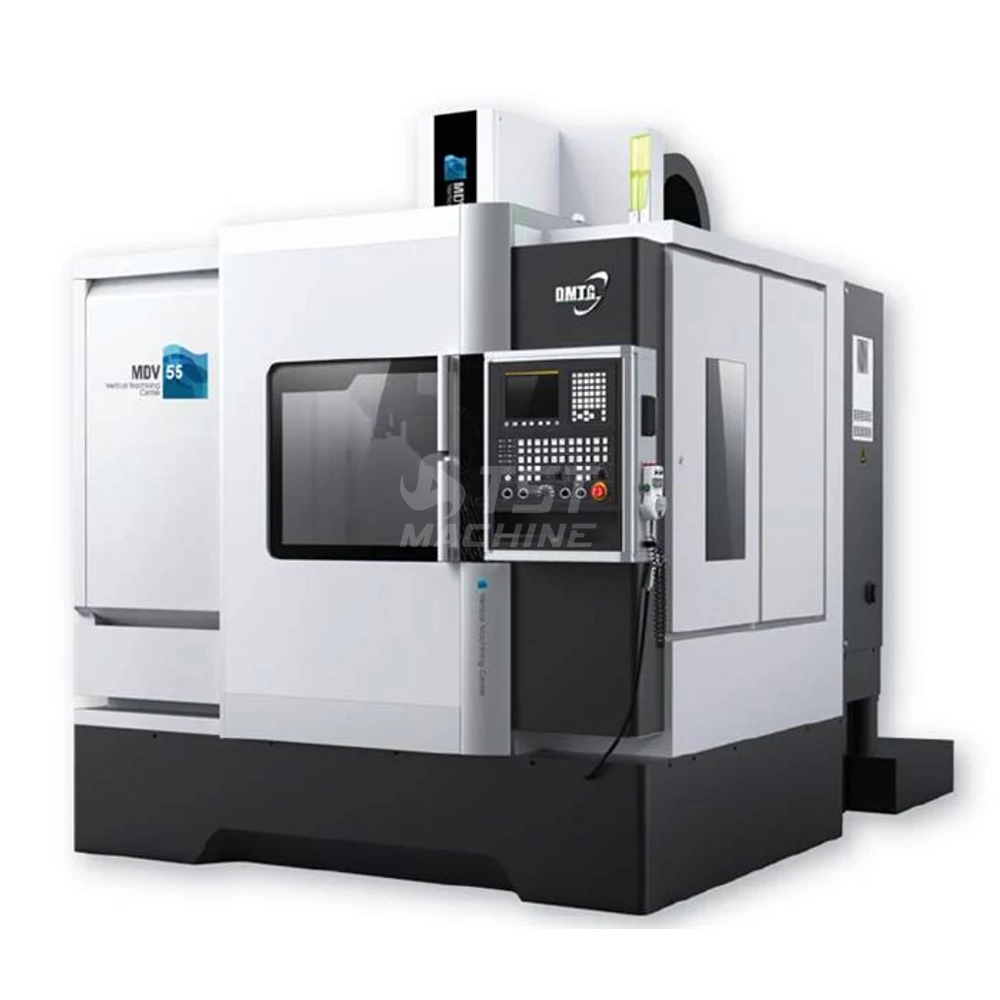

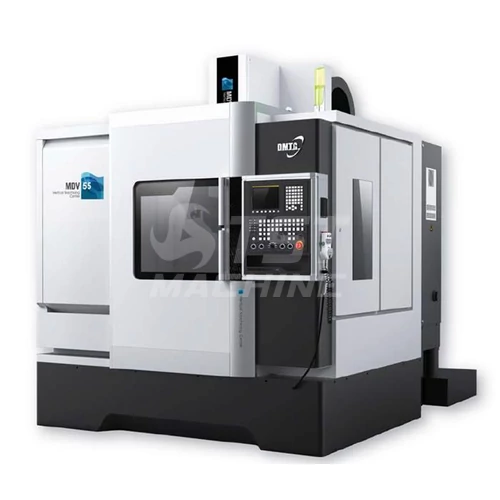

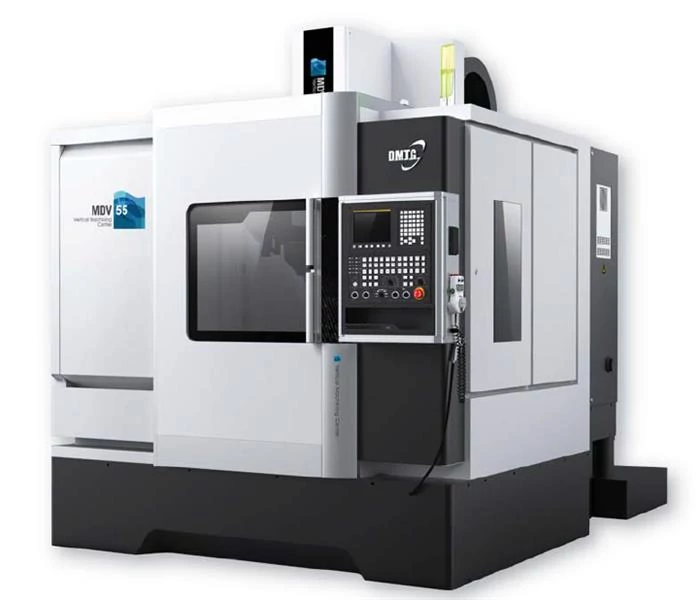

Gép típus | MDV55 |
Cikkszám | ING-MDV55 |
Vezeték típus: edzett lapos / lineár | Edzett köszörűlt |
Vezérlés típusa (controller type) | FANUC 31i MB |
Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | Függőleges |
További CNC tengely van/nincs (Addition CNC axis) | opció |
Asztal hossz (Table length) | 1050 mm |
Asztal szélesség (Table width) | 560 mm |
Főorsó meghajtása ( Spindle drive) | Hajtómű |
Fokozatok száma (Gear step) | 2 db |
Max. teljesítmény (Spindle motor) | 11 kW |
X-tengely gyorsmenet (Rapid feed X axis) | 30 m/min |
Y-tengely gyorsmenet (Rapid feed Y axis) | 30 m/min |
Z-tengely gyorsmenet (Rapid feed Z-axis) | 20 m/min |
Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 10000 |
Szerszámtár férőhely (Too storag capacity) | 20 db |
Szerszámtár férőhely opció (Tool storage capacity option) | 30 db |
Csereidő szerszám/szerszám (Tool to tool change time) | 2 sec |
Paletta cserélő van / nincs (APC) | opció |
Pozicionálási pontosság (Positioning accuracy) | 0.008 mm |
Ismétlési pontosság (repeatability accuracy) | 0.006 mm |
Opcionális vezérlések (Optional CNC controller) | SIEMENS 828, |
Gép magasság (Machine height) | 3120 mm |
Gép szélesség (Machine width) | 2820 mm |
Gép hossz (Machine lenght) | 3035 mm |
Gép súly (machine weight) | 7500 kg |
