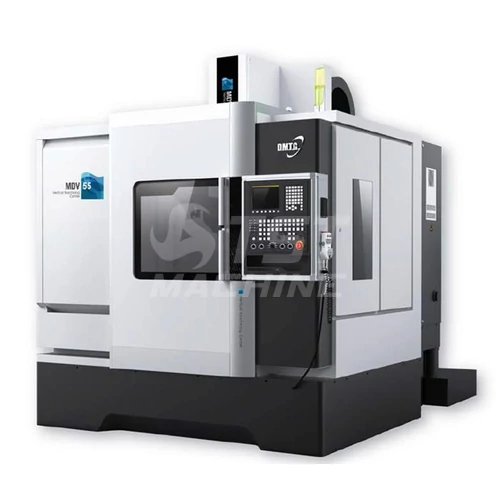

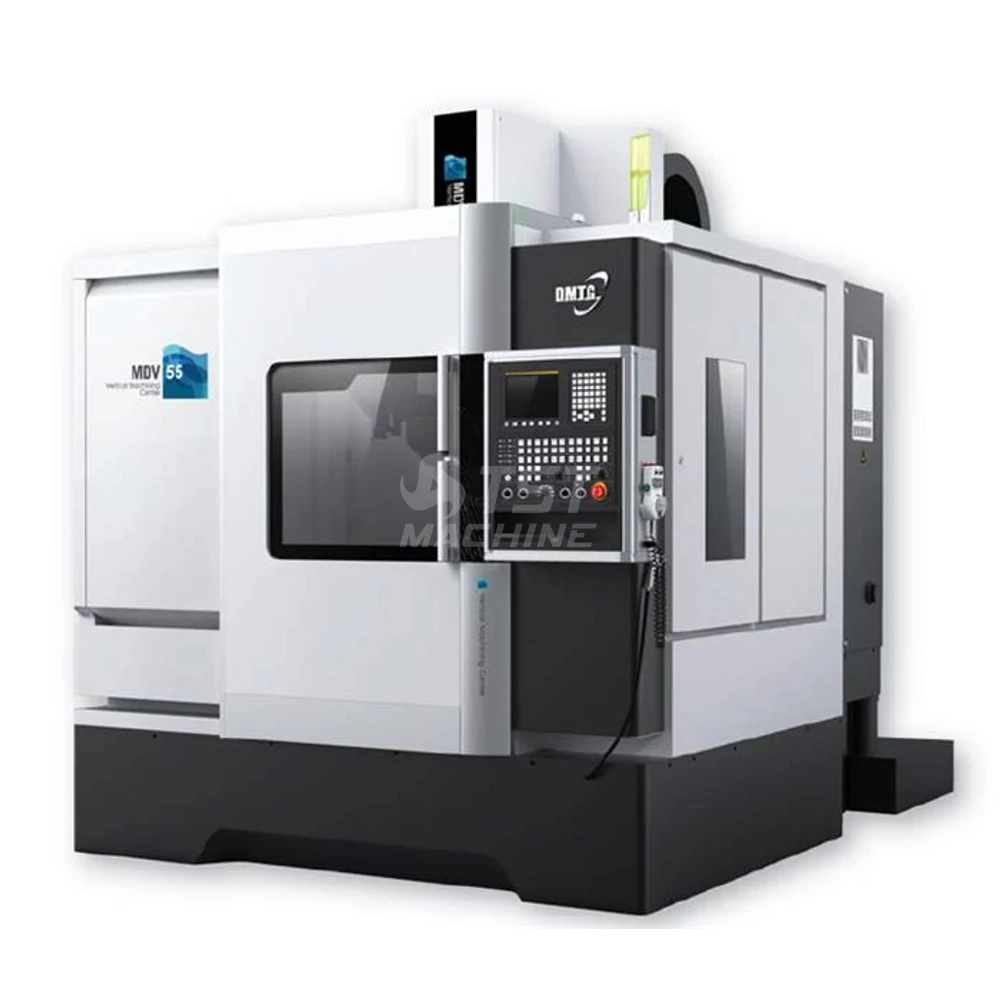

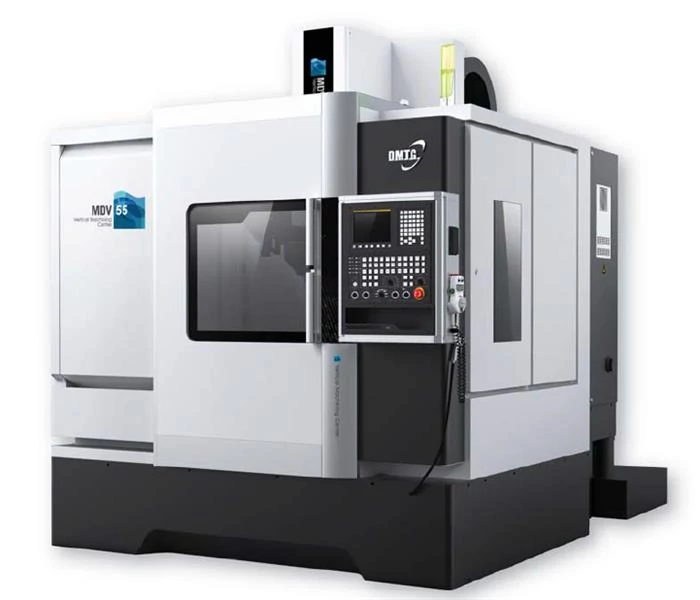

Ingersoll MDV95 Függőleges CNC Megmunkálóközpont
Leírás és Paraméterek
Főbb jellemzők, melyek alapján a MDV széria kiemelkedik a piac egyéb gyártói közül:
Nagy merevség, egyedülálló pontosság , ( 20 tonnás összsúly)
Kiemelkedő termelékenység
Csúszó vezetékes gépek kézi hántolással precíz szerlési technológiával
Extrém nagy Y kinyúlás (950 mm) és asztalterhelhetőség (2500 kg)
Hűtött golyósorsók, intelligens hőkompenzációval
Amerikai Ingersoll Ltd. felvásárlásával 2007 januárjában USA-ban ( Rockford IL. ) létrejött cégcsoport több mint 100 db különböző CNC szerszámgéptípus gyártását végzi.
A Cégcsoport a nagyméretű munkadarabok hatékony megmunkálására kifejlesztett MDV gépcsaládjának fő tulajdonságai a következők:
FANUC 31i MB CNC vezérlés kézikerékkel AUTO OFF funkcióval
tetszetős XXI. századi design
teljesen zárt burkolat
rozsdamentes védőburkolat mindhárom tengelyen
edzett köszörült nagyterhelhetőség lapos vezetékek
átáramló olajjal hűtött teljes hosszában furatos golyósorsók
0.005 mm-es ismétlési pontosság mindhárom tengelyen
fogaskerék hajtóművel ellátott nagynyomatékú főorsó
BT 50-es (CAT 50-es) főorsó kúp
20 férőhelyes (opcionálisan 30 db) szerszámtár MDV55 és DMV75 gépeknél
30 férőhelyes szerszámtár DMV95 gépeknél
2 mp-es (T-T) szerszám csereidő
Rigid Tapping menetvágó ciklusok
orsón keresztüli hűtés
olajhűtő a főorsó és a golyósorsók túlmelegedése ellen
központi hűtővíz rendszer
hátsó kivezetésű duplex rendszerű spirál forgácseltávolító rendszer
hőcserélővel ellátott elektromos szekrény
halogén gépvilágítás
szintezőlábak
Rendelhető opciók:
nagysebességű Built-In főorsó MDV55 és MDV75 gépekhez
palettacserélő berendezés MDV55 és MDV75 gépekhez
4. tengely előkészítés ill. teljes kiépítés kívánt méretben
állvány magasság növelés a 4. tengely biztonságos használatához
szerszámbemérő rendszer ( RENISHAW)
MDB bemérő rendszer ( RENISHAW TR27R )
szerszámélettartam figyelés testvérszerszám funkcióval
SIEMENS 828 D ill. MITSUBISHI CNC vezérlés
| Cikkszám | ING-MDV95 |
| Csereidő szerszám/szerszám (Tool to tool change time) | 2 |
| Főorsó fordulat (Spindle speed) opció | 8000 |
| Főorsó kúp ISO/BT/CAT (Spindle taper) | BT 50 |
| Főorsó meghajtása ( Spindle drive) | Hajtómű |
| Gép súly (Machine weight) | 20500 |
| Gép típus | MDV 95 |
| Opcionális vezérlések (Optional CNC controller) | SIEMENS 828, |
| Pozicionálási pontosság (Positioning accuracy) | 0,008 |
| Szerszámtár férőhely opció (Tool storage capacity option) | 20 |
| Szerszámtár férőhely (Too storag capacity) | 30 |
| Vezeték típus: edzett lapos / lineár (Boxway / Linear way) | Edzett köszörűlt hántolt |
| Y gyorsmenet (Rapid feed Y axis) | 20 |
| Y löket (Y-axis travel) | 950 |
