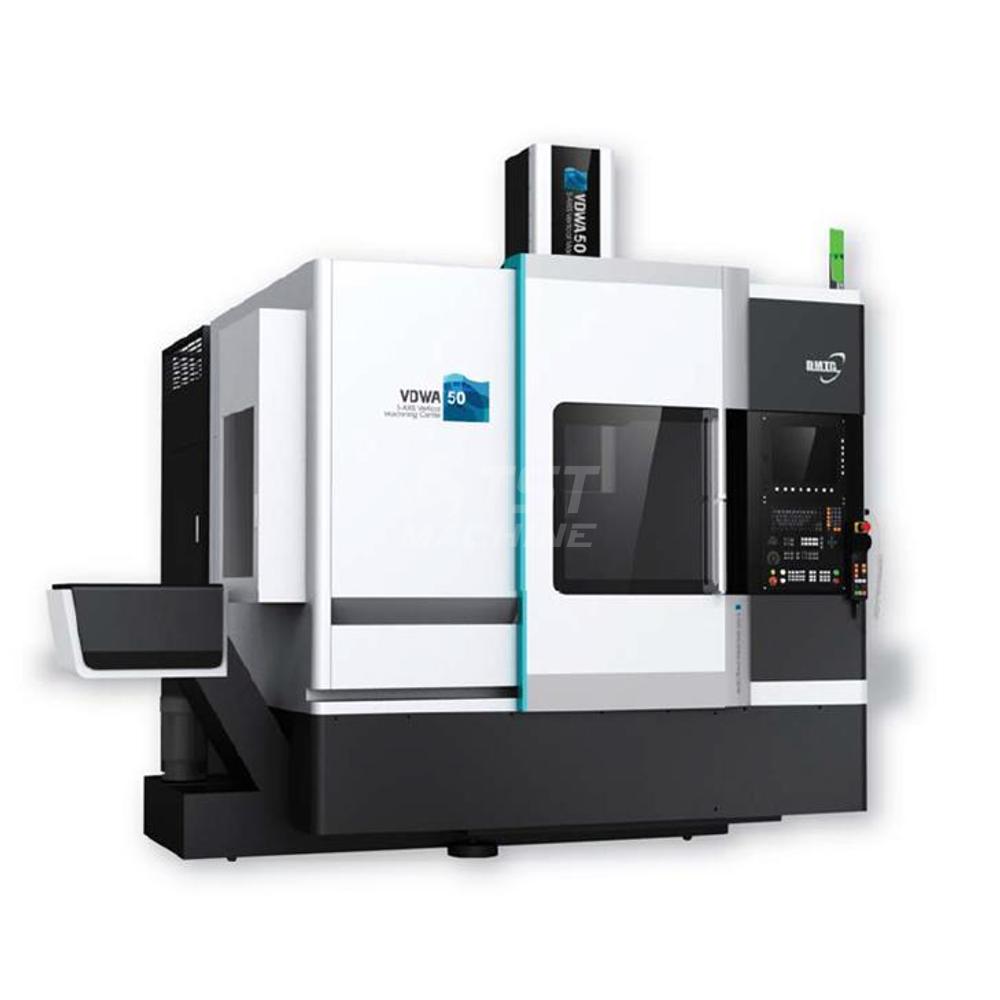

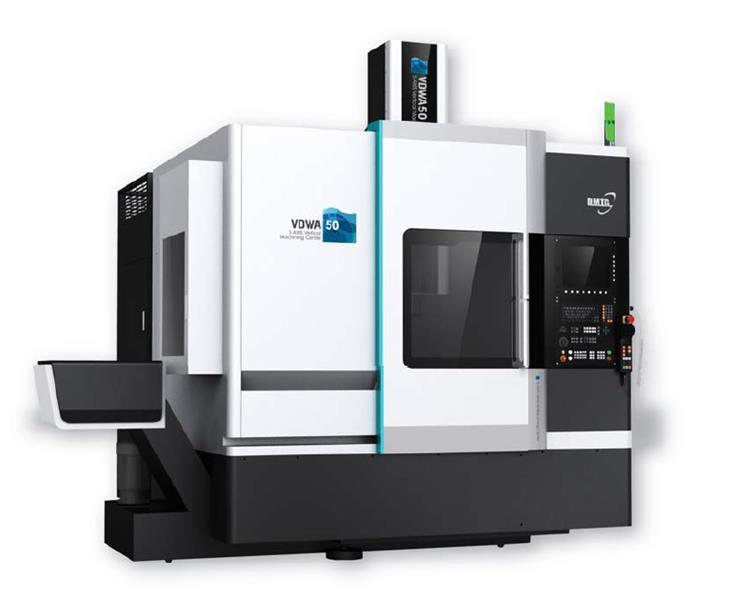

Ingersoll VDWB50 Öttengelyes CNC megmunkálóközpont Heidenain iTNC530 vezérléssel eszterga funkcióval
Leírás és Paraméterek
INGERSOLL VDWB50 Öttengelyes CNC megmunkáló központ bemutatása:
Alaptartozékok:
- 100 f/perces asztalforgatás eszterga funkcióhoz
- Heidenhain iTNC530 vezérlés
- Futószalagos forgácselhordás
- Teljesen zárt burkolat
- Merevszárú menetfúrás
- Automata kikapcsolási funkció műszak végén
- 24 férőhelyes szerszámtár
- Orsókifújatás
- USB csatlakozó
- Hőcserélős elektromos szekrény
- Hűtött főorsó csapágyazás
- CE minősítés
- Kezelő szerszámok
- Angol nyelvű gépkönyv garnitúra
Rendelhető opciók:
- SIEMENS 840 D bezérlés
- 15.000 f/perc orsófordulat
- hűtött orsó
- 45 m/perces gyorsmenet mindhárom tengelyen
- üvegléces mérőrendszer
Alaptartozékok:
- 100 f/perces asztalforgatás eszterga funkcióhoz
- Heidenhain iTNC530 vezérlés
- Futószalagos forgácselhordás
- Teljesen zárt burkolat
- Merevszárú menetfúrás
- Automata kikapcsolási funkció műszak végén
- 24 férőhelyes szerszámtár
- Orsókifújatás
- USB csatlakozó
- Hőcserélős elektromos szekrény
- Hűtött főorsó csapágyazás
- CE minősítés
- Kezelő szerszámok
- Angol nyelvű gépkönyv garnitúra
Rendelhető opciók:
- SIEMENS 840 D bezérlés
- 15.000 f/perc orsófordulat
- hűtött orsó
- 45 m/perces gyorsmenet mindhárom tengelyen
- üvegléces mérőrendszer
| Gép típus | INGERSOLL VDWB50 |
| Cikkszám | ING-VDWB50 |
| Vezeték típus: edzett lapos / lineár (Boxway / Linear way) | Lineáris |
| Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) | Függőleges |
| 5. tengely / billenőasztal ( 5th axis swivel of table) | bal 110° jobb 65° |
| Max mdb magasság ( Max hight of workpiece) | 3 |
| Max mdb átmérő ( Max diam of workpiece) | 500 mm |
| Körasztal osztása (4th axis rotary table) | 360 ° |
| Körasztal gyorsmenet (Rapid feed 4th axis) | 17.75 °/min |
| Poz. pontosság X, Y, Z tengely (Positioning accuracy) | 0.008 mm |
| Poz. pontosság 4. tengely (Positioning accuracy) | 10 °/min |
| Poz. pontosság 5. tengely (Positioning accuracy) | 8 °/min |
| Ismétlési pontosság X, Y, Z (repeatability accuracy) | 0.005 mm |
| Ismétlési pontosság 4. tengely (repeatability accuracy) | 4 °/min |
| Ismétlési pontosság 5. tengely (repeatability accuracy) | 3 °/min |
| Főorsó meghajtása ( Spindle drive) | direkt |
| Max. főorsó teljesítmény (Spindle motor) | 15 kW |
| X-tengely gyorsmenet (Rapid feed X axis) | 30 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 30 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 30 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 2 |
| Szerszámtár férőhely (Too storag capacity) | 24 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 3 sec |
| Csereidő forgács/forgács (Chip to chip change time) | 5 sec |
| Paletta cserélő van / nincs (APC) | nincs |
| Vezérlés típusa (CNC Controller) | Heidenhain iTNC530 |
| Opcionális vezérlések (Optional CNC controller) | SIEMENS 840 |
| Gép hossz (L=Machine lenght) | 5242 mm |
| Gép szélesség (W=Machine widht) | 4650 mm |
| Gép magasság (H=Machine height) | 3260 mm |
| Gép súly (machine weight) | 8000 kg |
