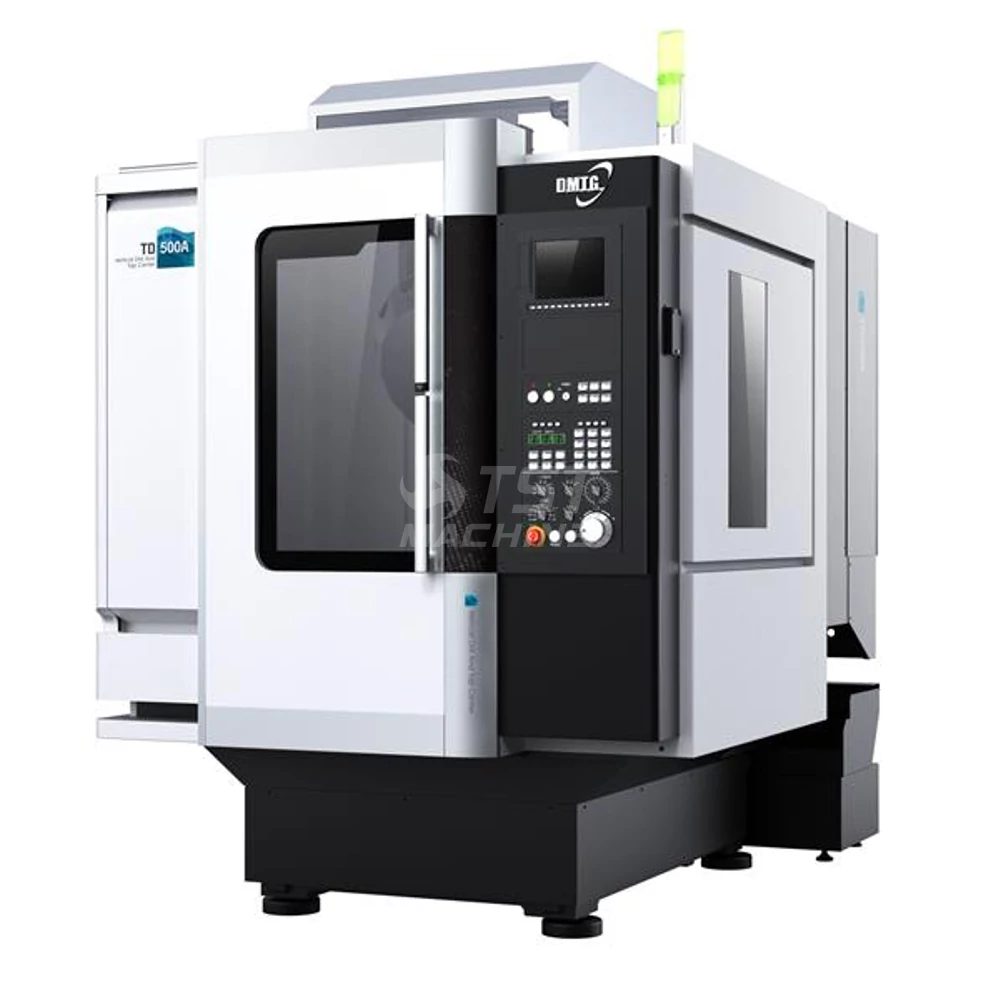

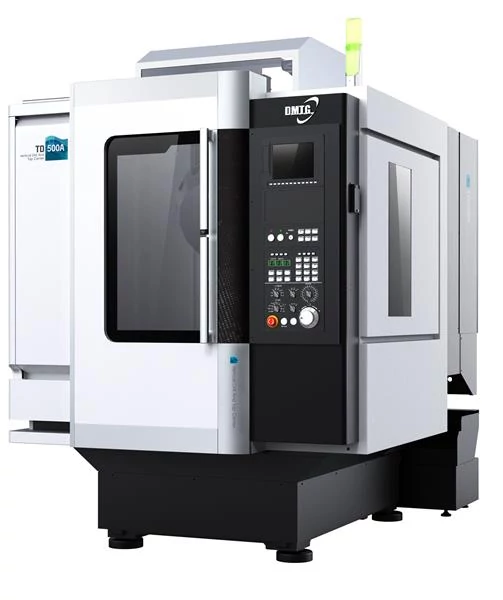

Ingersoll TD500A nagysebességű TAPPING Center
DMTGLeírás
Általános bemutatás:
Talán a világ legnagyobb darabszámában eladott TAPPING Center gépe
2016-ba 8000 db került legyártásra.
SAMSUNG , IPHONE , HUAWEI telefon, tablett és laptop házak elsőszámú gyártó berendezése
Jól automatizálható. Robotos , futószalagos cella kialakítás a standard kivitelhez is !
Nagy merevség , egyedülálló pontosság , kiemelkedő termelékenység !
Az INGERSOLL könnyűfém alkatrészek nagysebességű megmunkálására kifejlesztett TD tappingcenter család tulajdonságai :
FANUC 0i MD CNC vagy SINUMERIK 828 D CNC vezérlés kézi kerékkel AUTO OFF funkcióval
Kézi kerék és AUTO OFF funkció
tetszetős XXI. századi design
teljesen zárt burkolat
rozsdamentes védőburkolat mindhárom tengelyen
nagysebességű 48 m/ perc precíziós lineáris vezetékek
központosan megvezetett precízen kidolgozott ellensúlyrendszer
C3 osztályba sorolt , lézer interferométerrel kompenzált golyósorsók
20.000 Fordulat / perc főorsó P4-es pontossági osztályba sorolt kerámia csapággyal
BT 30-as főorsó kúp
16 férőhelyes szerszámtár megbízható segítőtársa lesz a gép teljes élettartama alatt.
Rigid Tapping menetvágó ciklusok
központi hűtővíz rendszer
spirál forgácseltávolító rendszer
halogén gépvilágítás
szintezőlábak , kéziszerszámok
Rendelhető opciók:
hőcserélővel ellátott elektromos szekrény
orsón keresztüli hűtés
olajhűtő a főorsó túlmelegedése ellen
4. tengely előkészítés ill. teljes kiépítés kívánt méretben
szerszámbemérő rendszer ( RENISHAW)
MDB bemérő rendszer ( RENISHAW TR27R )
szerszámélettartam figyelés testvérszerszám funkcióval
SIEMENS 828 D ill. MITSUBISHI CNC vezérlés
Talán a világ legnagyobb darabszámában eladott TAPPING Center gépe
2016-ba 8000 db került legyártásra.
SAMSUNG , IPHONE , HUAWEI telefon, tablett és laptop házak elsőszámú gyártó berendezése
Jól automatizálható. Robotos , futószalagos cella kialakítás a standard kivitelhez is !
Nagy merevség , egyedülálló pontosság , kiemelkedő termelékenység !
Az INGERSOLL könnyűfém alkatrészek nagysebességű megmunkálására kifejlesztett TD tappingcenter család tulajdonságai :
FANUC 0i MD CNC vagy SINUMERIK 828 D CNC vezérlés kézi kerékkel AUTO OFF funkcióval
Kézi kerék és AUTO OFF funkció
tetszetős XXI. századi design
teljesen zárt burkolat
rozsdamentes védőburkolat mindhárom tengelyen
nagysebességű 48 m/ perc precíziós lineáris vezetékek
központosan megvezetett precízen kidolgozott ellensúlyrendszer
C3 osztályba sorolt , lézer interferométerrel kompenzált golyósorsók
20.000 Fordulat / perc főorsó P4-es pontossági osztályba sorolt kerámia csapággyal
BT 30-as főorsó kúp
16 férőhelyes szerszámtár megbízható segítőtársa lesz a gép teljes élettartama alatt.
Rigid Tapping menetvágó ciklusok
központi hűtővíz rendszer
spirál forgácseltávolító rendszer
halogén gépvilágítás
szintezőlábak , kéziszerszámok
Rendelhető opciók:
hőcserélővel ellátott elektromos szekrény
orsón keresztüli hűtés
olajhűtő a főorsó túlmelegedése ellen
4. tengely előkészítés ill. teljes kiépítés kívánt méretben
szerszámbemérő rendszer ( RENISHAW)
MDB bemérő rendszer ( RENISHAW TR27R )
szerszámélettartam figyelés testvérszerszám funkcióval
SIEMENS 828 D ill. MITSUBISHI CNC vezérlés
Paraméterek
| Gép típus | INGERSOLL TD500A |
| Cikkszám | ING-TD500A |
| Vezeték típus: edzett lapos / lineár (Boxway / Linear way) | Lineáris vezeték |
| Vezérlés típusa (controller type) | FANUC 0i-MD |
| Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | Függőleges |
| További CNC tengely van/nincs (Addition CNC axis) | opció |
| Asztal hossz (Table length) | 650 mm |
| Asztal szélesség (Table width) | 400 mm |
| Főorsó meghajtása ( Spindle drive) | szíj |
| Max. teljesítmény (Spindle motor) | 5.5 kW |
| X-tengely gyorsmenet (Rapid feed X axis) | 48 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 48 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 48 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 20000 mm/min |
| Szerszámtár férőhely (Too storag capacity) | 16 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 1.5 sec |
| Csereidő forgács/forgács (Chip to chip change time) | 1.8 sec |
| Paletta cserélő van / nincs (APC) | nincs |
| Pozicionálási pontosság (Positioning accuracy) | 0.008 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.005 mm |
| Opcionális vezérlések (Optional CNC controller) | SIEMENS 828D |
| Gép súly (machine weight) | 2750 kg |
| Gép magasság (Machine height) | 2275 mm |
| Gép szélesség (Machine width) | 1580 mm |
| Gép hossz (Machine lenght) | 2040 mm |
