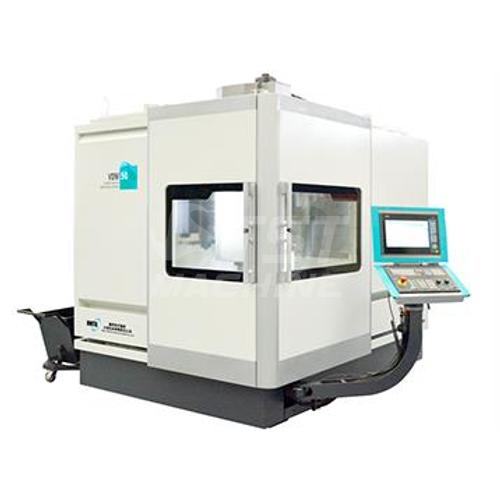

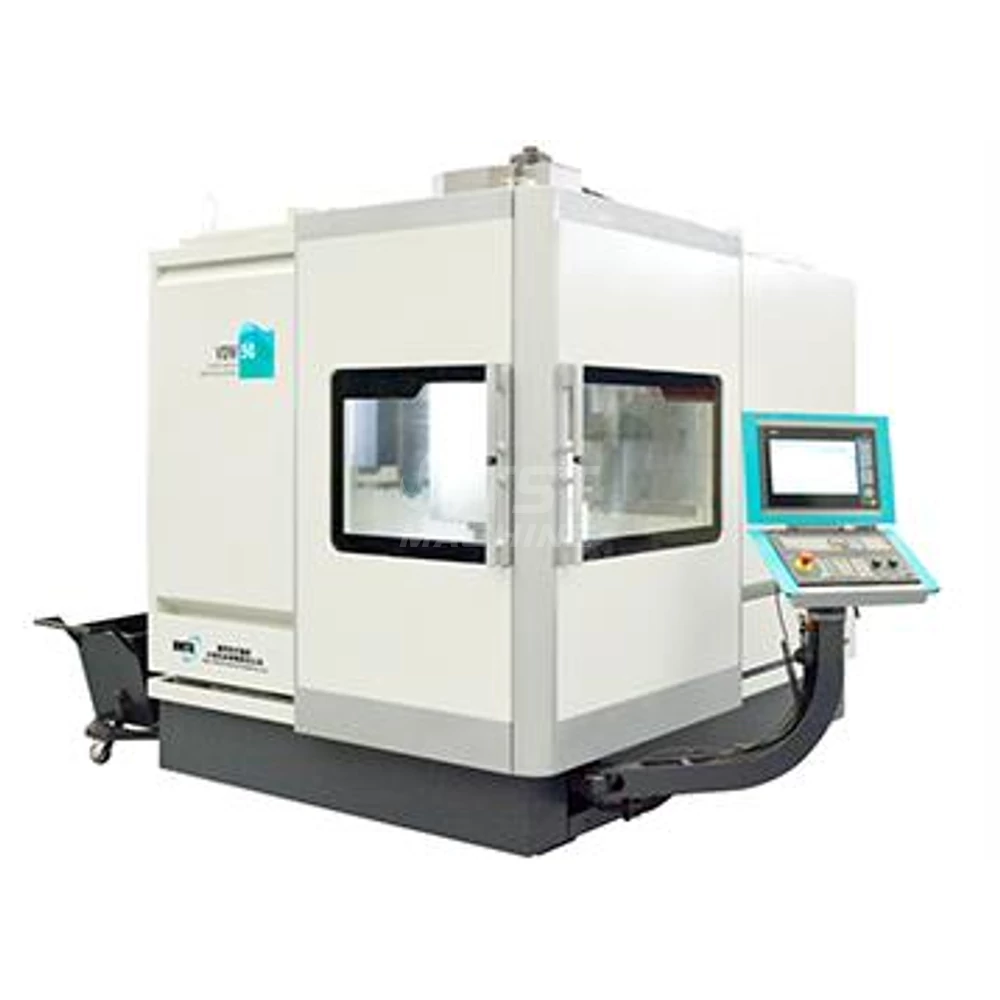

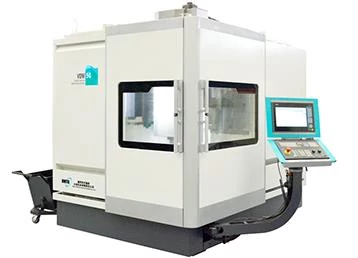

Ingersoll VDWA50 Öttengelyes CNC megmunkálóközpont
DMTGLeírás
- A VDWA 50 -modellt kifejezetten gyors működés és merevség jellemzi. Kompakt gépként akár Ø600 mm x H460 mm-es és akár 300 kg tömegű munkadarabok megmunkálására is alkalmas, köszönhetően merev struktúrájának és Ø500mm átmérőjű kétoldali megtámasztású bölcsőasztalának, valamint B-, és C-tengelyein görgős csigahajtásoknak. X-, Y-, és Z-tengelyein 30 m/min gyorsjárati sebességre és mindössze 6 másodperces forgácsolások közötti szerszámcsere időre is képes, ami gyorsabb ciklusidőket és rendkívüll nagy sebességű megmunkálást eredményez.
- Az extra nagy igénybevételre készült gépágy alapon ez a portál típusú gép a legnagyobb stabilitást biztosítja. Masszív, precíziós tengelyeivel és orsójával, valamint kettős hajtású forgó-billenő asztallal felszerelve gyors anyagleválasztási sebességet eredményez, páratlan mértékű munkadarab-pontosság mellett.
- Nagyméretű első és, oldalsó munkatér ajtók
- A Kezelő által könnyen elérhető körasztal, ergonómikusan kialakított munkatér és daruzható munkaasztal
Alaptartozékok:
- SIEMENS 840D sl 15" érintőképernyővel
- 15 000 1/min orsófordulat HSK-A 63
- Futószalagos forgácskihordó
- Teljesen zárt burkolat
- Merevszárú menetfúrás
- Automata kikapcsolási funkció műszak végén
- 40 férőhelyes szerszámtár
- Renishaw szerszám és alkatrész bemérő
- Szerszámon keresztüli hűtés
- Orsókifújatás
- USB csatlakozó
- Hőcserélős elektromos szekrény
- Hűtött főorsó csapágyazás
- CE minősítés
- Kezelő szerszámok
- Az extra nagy igénybevételre készült gépágy alapon ez a portál típusú gép a legnagyobb stabilitást biztosítja. Masszív, precíziós tengelyeivel és orsójával, valamint kettős hajtású forgó-billenő asztallal felszerelve gyors anyagleválasztási sebességet eredményez, páratlan mértékű munkadarab-pontosság mellett.
- Nagyméretű első és, oldalsó munkatér ajtók
- A Kezelő által könnyen elérhető körasztal, ergonómikusan kialakított munkatér és daruzható munkaasztal
Alaptartozékok:
- SIEMENS 840D sl 15" érintőképernyővel
- 15 000 1/min orsófordulat HSK-A 63
- Futószalagos forgácskihordó
- Teljesen zárt burkolat
- Merevszárú menetfúrás
- Automata kikapcsolási funkció műszak végén
- 40 férőhelyes szerszámtár
- Renishaw szerszám és alkatrész bemérő
- Szerszámon keresztüli hűtés
- Orsókifújatás
- USB csatlakozó
- Hőcserélős elektromos szekrény
- Hűtött főorsó csapágyazás
- CE minősítés
- Kezelő szerszámok
Paraméterek
| Gép típus | Ingersoll VDWA50 |
| Cikkszám | ING-VDWA50 |
| Vezeték típus: edzett lapos / lineár (Boxway / Linear way) | Lineáris |
| Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) | Függőleges |
| 5. tengely / billenőasztal ( 5th axis swivel of table) | bal 110° jobb 65° |
| Max mdb magasság ( Max hight of workpiece) | 3 |
| Max mdb átmérő ( Max diam of workpiece) | 500 mm |
| Körasztal osztása (4th axis rotary table) | 360 ° |
| Körasztal gyorsmenet (Rapid feed 4th axis) | 17.75 °/min |
| Poz. pontosság X, Y, Z tengely (Positioning accuracy) | 0.008 mm |
| Poz. pontosság 4. tengely (Positioning accuracy) | 10 °/min |
| Poz. pontosság 5. tengely (Positioning accuracy) | 8 °/min |
| Ismétlési pontosság X, Y, Z (repeatability accuracy) | 0.005 mm |
| Ismétlési pontosság 4. tengely (repeatability accuracy) | 4 °/min |
| Ismétlési pontosság 5. tengely (repeatability accuracy) | 3 °/min |
| Főorsó meghajtása ( Spindle drive) | direkt |
| Max. főorsó teljesítmény (Spindle motor) | 22 kW |
| X-tengely gyorsmenet (Rapid feed X axis) | 30 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 30 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 30 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 3 |
| Szerszámtár férőhely (Too storag capacity) | 40 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 2 sec |
| Csereidő forgács/forgács (Chip to chip change time) | 5 sec |
| Paletta cserélő van / nincs (APC) | nincs |
| Vezérlés típusa (CNC Controller) | SIEMENS SINUMERIK 840D sl |
| Opcionális vezérlések (Optional CNC controller) | SIEMENS 840 |
| Gép hossz (L=Machine lenght) | 5242 mm |
| Gép szélesség (W=Machine widht) | 4650 mm |
| Gép magasság (H=Machine height) | 3260 mm |
| Gép súly (machine weight) | 8000 kg |
