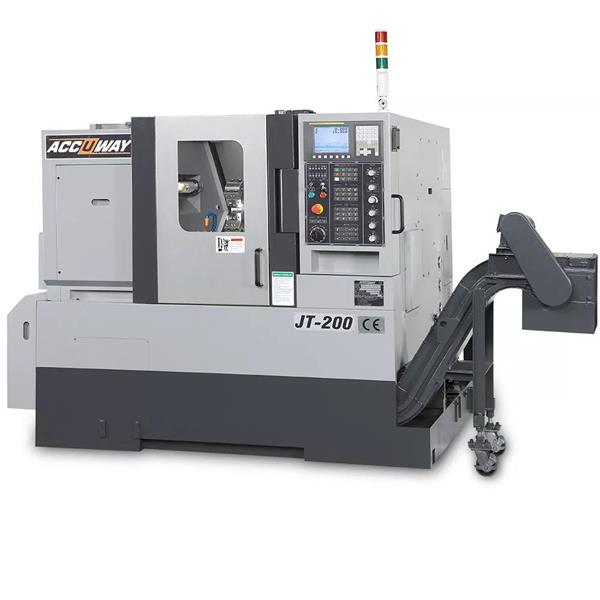

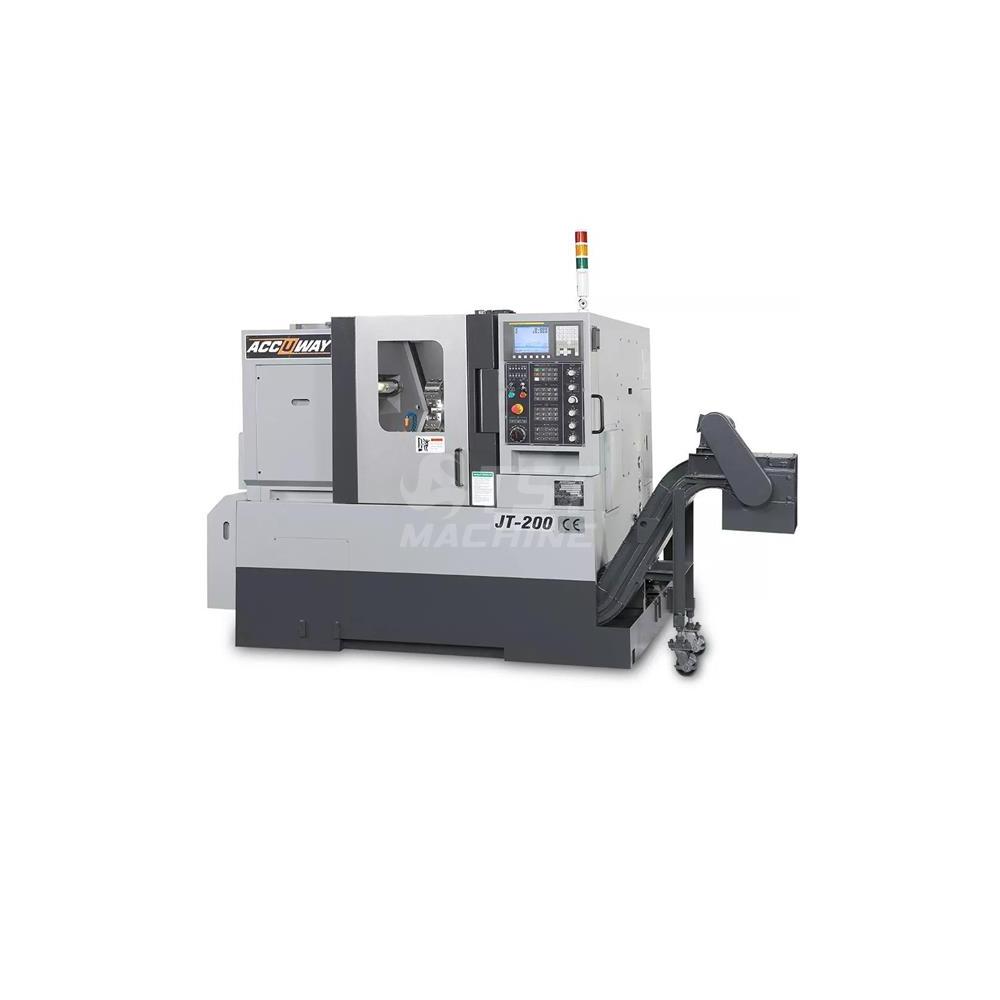

JT-200M CNC eszterga hajtott szerszámmal
Leírás és Paraméterek
Gyártó bemutatása:
Az 1986-ban alapított Accuway Machinery Co. Ltd. a félvezetőipar számára öntőformák és szerszámok szállítására szakosodott, és a folyamatos fejlesztés és innováció révén bőséges precíziós megmunkálási tapasztalatot és technológiát halmozott fel.
Az alapítása óta folyamatos növekedést tapasztaló Accuway kibővítette üzleti tevékenységét szerszámgépek gyártásával. Jelenleg, több mint 10 000 m²-en, a folyamatos fejlesztésre összpontosítva, modern, nagypontosságú CNC szerszámgépeket gyárt, hogy megfeleljen a különböző ipari alkalmazások szigorú forgácsolási követelményeinek.
Saját öntvény-, revolverfej-, orsó- és egyedi szerszámtervezési technológiával rendelkeznek, hogy megfeleljenek a felmerülő gyártási kihívásoknak.
A szerszámgépekhez kínált egyedi portál töltőrendszerek kivételes termelékenységet és sokoldalúságot biztosító automatizálási megoldások.
Az JT-200M eszterga bemutatása:
Az JT-200M eszterga, kis helyigénye miatt, kiváló megoldás korlátozott méretű üzemi terület esetén.
Az egy részben öntött, 45 fokban döntött gépágy nagy merevséget nyújt az alapterület csökkentése mellett a megmunkálás során.
A lineáris vezetékek lehetővé teszik a nagy sebességű és pontos megmunkálást.
A hajtott tartós revolverfej nagy mértékben növeli a megmunkálhatóságot bonyolultabb munkadaraboknál.
Az alapfelszereltséghez tartozó manuális szegnyereg mellett a programozható változat is biztosított.
A gyártó által kialakított automatizálási megoldások (darabelszedő / automata töltőrendszer) is elérhetőek.
Nagy pontosságú és gyors megmunkálás egyszerű konstrukcióval.
Alapfelszereltség:
FANUC 0i-T vezérlés 10.4”-os színes kijelzővel + Manual Guide i
3 pofás, hidraulikus működtetésű, átmenő tokmány
Manuális szegnyereg
Láncos forgácskihordó kocsival
4-baros hűtőfolyadék rendszer
2 db késtartó (20x20)
3 db furatkéstartó (ø32)
1 db furatkéstartó belső hűtéssel (ø32)
32 mm-es szűkítő készlet (6/8/10/12/16/20/25 mm)
1 év garancia az ACCUWAY alkatrészekre
2 év garancia a FANUC vezérlőre
Opcionális kiegészítők:
Növelt méretű főorsó (A2-6, ø65 mm áteresztés, 4000 1/min)
Programozható szegnyereg
20-baros hűtőfolyadék rendszer
Főorsón keresztüli levegő
Renishaw HPRA szerszámbemérő
Axiális hajtott tartó
Radiális hajtott tartó
Száladagoló interfész (24pines)
Száladagoló (1,2 m / ø5-65mm)
Darabelszedő
Olajköd elszívó
Olajleválasztó
Az 1986-ban alapított Accuway Machinery Co. Ltd. a félvezetőipar számára öntőformák és szerszámok szállítására szakosodott, és a folyamatos fejlesztés és innováció révén bőséges precíziós megmunkálási tapasztalatot és technológiát halmozott fel.
Az alapítása óta folyamatos növekedést tapasztaló Accuway kibővítette üzleti tevékenységét szerszámgépek gyártásával. Jelenleg, több mint 10 000 m²-en, a folyamatos fejlesztésre összpontosítva, modern, nagypontosságú CNC szerszámgépeket gyárt, hogy megfeleljen a különböző ipari alkalmazások szigorú forgácsolási követelményeinek.
Saját öntvény-, revolverfej-, orsó- és egyedi szerszámtervezési technológiával rendelkeznek, hogy megfeleljenek a felmerülő gyártási kihívásoknak.
A szerszámgépekhez kínált egyedi portál töltőrendszerek kivételes termelékenységet és sokoldalúságot biztosító automatizálási megoldások.
Az JT-200M eszterga bemutatása:
Az JT-200M eszterga, kis helyigénye miatt, kiváló megoldás korlátozott méretű üzemi terület esetén.
Az egy részben öntött, 45 fokban döntött gépágy nagy merevséget nyújt az alapterület csökkentése mellett a megmunkálás során.
A lineáris vezetékek lehetővé teszik a nagy sebességű és pontos megmunkálást.
A hajtott tartós revolverfej nagy mértékben növeli a megmunkálhatóságot bonyolultabb munkadaraboknál.
Az alapfelszereltséghez tartozó manuális szegnyereg mellett a programozható változat is biztosított.
A gyártó által kialakított automatizálási megoldások (darabelszedő / automata töltőrendszer) is elérhetőek.
Nagy pontosságú és gyors megmunkálás egyszerű konstrukcióval.
Alapfelszereltség:
FANUC 0i-T vezérlés 10.4”-os színes kijelzővel + Manual Guide i
3 pofás, hidraulikus működtetésű, átmenő tokmány
Manuális szegnyereg
Láncos forgácskihordó kocsival
4-baros hűtőfolyadék rendszer
2 db késtartó (20x20)
3 db furatkéstartó (ø32)
1 db furatkéstartó belső hűtéssel (ø32)
32 mm-es szűkítő készlet (6/8/10/12/16/20/25 mm)
1 év garancia az ACCUWAY alkatrészekre
2 év garancia a FANUC vezérlőre
Opcionális kiegészítők:
Növelt méretű főorsó (A2-6, ø65 mm áteresztés, 4000 1/min)
Programozható szegnyereg
20-baros hűtőfolyadék rendszer
Főorsón keresztüli levegő
Renishaw HPRA szerszámbemérő
Axiális hajtott tartó
Radiális hajtott tartó
Száladagoló interfész (24pines)
Száladagoló (1,2 m / ø5-65mm)
Darabelszedő
Olajköd elszívó
Olajleválasztó
| Gép típus | JT-200M CNC eszterga hajtott szerszámmal |
| Cikkszám | AW-JT-200M |
| Tokmány átmérője ( Chuck size) | 160 mm |
| X-tengely gyorsmenet (Rapid feed X axis) | 30 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 30 m/min |
| Főorsó furat | 44 mm |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 12 db |
| Hajtott szerszámok száma (driven tool) | 12 db |
| Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
| Vezérlés típusa (CNC Controller) | FANUC 0i-T |
| C tengely van / nincs (C axis) | van |
| Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
| Gép hossz (L=Machine lenght) | 3300 mm |
| Gép szélesség (W=Machine widht) | 1700 mm |
| Gép magasság (H=Machine height) | 1900 mm |
| Gép súly (machine weight) | 3300 kg |
