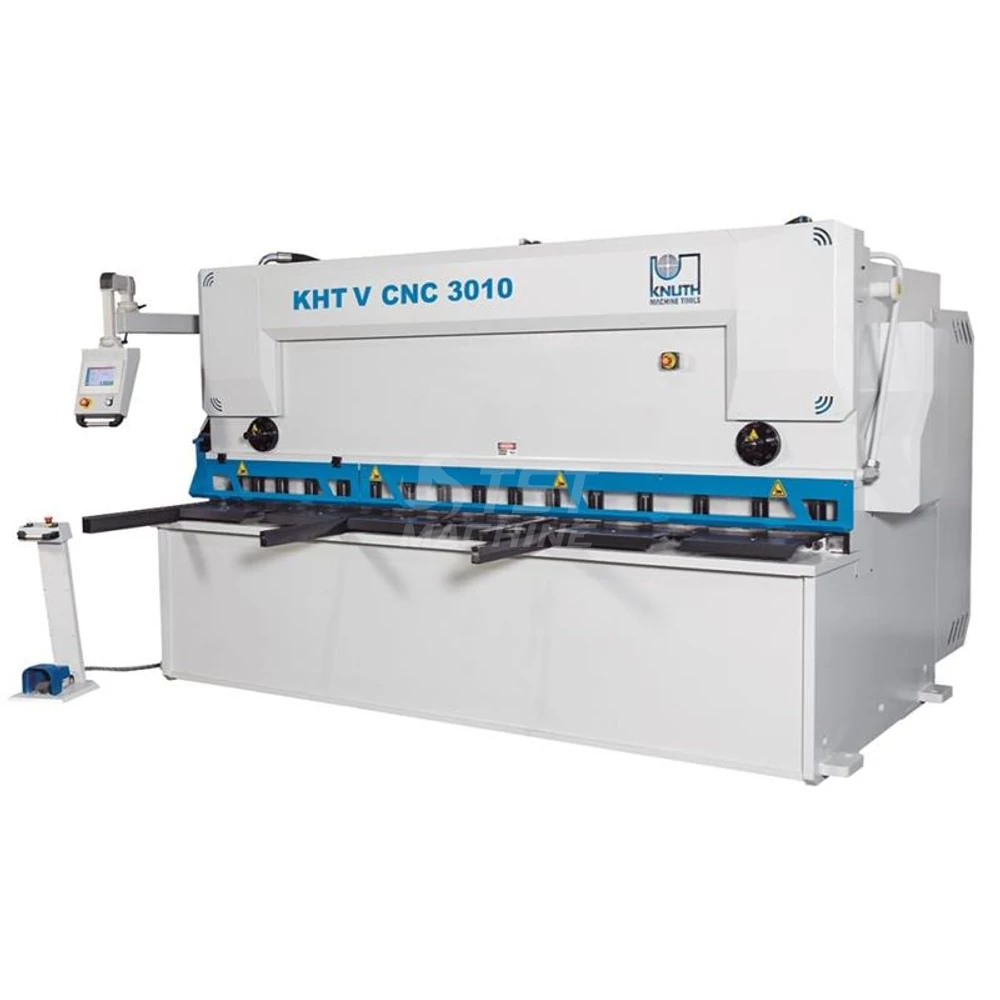

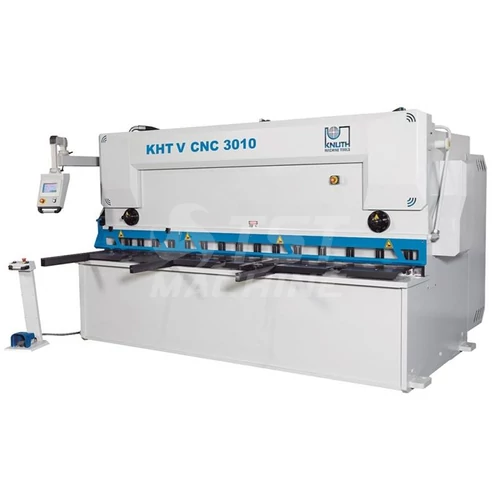

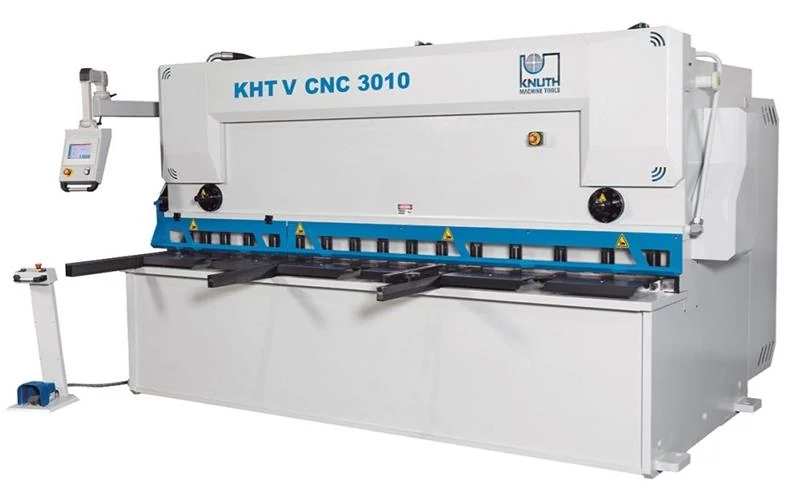

KHT V 3016 CNC Hidralikus lemezolló
Videók
Leírás és Paraméterek
Új típusú CNC vezérlésű hátsó ütközővel, segédkarokkal és állítható vágási szöggel ellátott, irányított hidraulikus lemezvágók egyesítik a magas minőséget és a megbízhatóságot a felhasználóbarát kialakítás mellett!
Gépkeret
- A gépkeretet a legmodernebb 5 tengelyes marógépen megmunkálták egyetlen felfogással a pontosabb vágások és a hosszabb élettartam érdekében.
- Nagyon merev és nehéz gépkeretet szűk toleranciákra hegesztették és lágyították.
- Az összes, húzóterhelésnek kitett alkatrészt gondosan gyártották és nagy sugarakkal tervezték, hogy véglegesen kiküszöböljék a repedés kockázatát.
- Minden komponenst modern festék- és szárítórendszerrel kezeltük, és két festékréteggel rendelkeznek, mindegyik réteg legalább 60 mikron vastagsággal.
Anyag támogatás
- A nagy munkaasztal görgőkkel és merev oldalsó szög ütközővel rendelkezik az egyszerű kezelhetőség és a lemezek biztonságos igazítása érdekében
- Hosszú, erős tartókarok biztonságosan tartják a nagy lemezeket
Hidraulika
- Polírozott dugattyúk mindkét hidraulikus hengeren 2 mikronos felületminőséggel rendelkeznek, és garantálják a tömítés hosszú élettartamát
- A hengeres testek nagy szilárdságú SAE 1040 anyagból készültek
- Vágás során hidraulikusan szabályozott leszorítók biztosítják a fémlemez stabil rögzítését a vágási vonal közelében
- A lemez anyagának hosszát, vastagságát és szilárdságát a felhasználó könnyen beírhatja a programozható vezérlőegységbe, amely automatikusan kiválasztja az ütköző, a vágási szög és a vágási hossz megfelelő pozícióit
- Hátsó nyomásmérő rendszer nagyon robusztus és tökéletesen alkalmas durva termelési környezethez
- A lineáris vezetõk és az elõre szerelt golyósorsók védőházban vannak elhelyezve
- CybTouch 8 G nagy teljesítményű vezérlőegység, amely tökéletesen kiegészíti a prémium lemezollókat
- Mint minden CybTouch termék, ez a vezérlő is felhasználóbarát kialakítású, amely lehetővé teszi a felhasználók számára a gyors indulást
- Az intuitív HMI csak a szükséges információkat mutatja meg, és magas szintű automatizálást támogat, miközben rendkívül egyszerűen kezelhető
- Nagy kontrasztú, élénk színekkel rendelkező érintőképernyő egyszerű oldal elrendezés, nagyméretű gombok és szervezett képernyő, amely az operátor számára szükséges összes információt tartalmazza
- Intuitív és felhasználóbarát felület
- A gép gyors beállítása az EasyCut oldalon
- Kontextusfüggő súgó és figyelmeztető pop-upok
Gépkeret
- A gépkeretet a legmodernebb 5 tengelyes marógépen megmunkálták egyetlen felfogással a pontosabb vágások és a hosszabb élettartam érdekében.
- Nagyon merev és nehéz gépkeretet szűk toleranciákra hegesztették és lágyították.
- Az összes, húzóterhelésnek kitett alkatrészt gondosan gyártották és nagy sugarakkal tervezték, hogy véglegesen kiküszöböljék a repedés kockázatát.
- Minden komponenst modern festék- és szárítórendszerrel kezeltük, és két festékréteggel rendelkeznek, mindegyik réteg legalább 60 mikron vastagsággal.
Anyag támogatás
- A nagy munkaasztal görgőkkel és merev oldalsó szög ütközővel rendelkezik az egyszerű kezelhetőség és a lemezek biztonságos igazítása érdekében
- Hosszú, erős tartókarok biztonságosan tartják a nagy lemezeket
Hidraulika
- Polírozott dugattyúk mindkét hidraulikus hengeren 2 mikronos felületminőséggel rendelkeznek, és garantálják a tömítés hosszú élettartamát
- A hengeres testek nagy szilárdságú SAE 1040 anyagból készültek
- Vágás során hidraulikusan szabályozott leszorítók biztosítják a fémlemez stabil rögzítését a vágási vonal közelében
- A lemez anyagának hosszát, vastagságát és szilárdságát a felhasználó könnyen beírhatja a programozható vezérlőegységbe, amely automatikusan kiválasztja az ütköző, a vágási szög és a vágási hossz megfelelő pozícióit
- Hátsó nyomásmérő rendszer nagyon robusztus és tökéletesen alkalmas durva termelési környezethez
- A lineáris vezetõk és az elõre szerelt golyósorsók védőházban vannak elhelyezve
- CybTouch 8 G nagy teljesítményű vezérlőegység, amely tökéletesen kiegészíti a prémium lemezollókat
- Mint minden CybTouch termék, ez a vezérlő is felhasználóbarát kialakítású, amely lehetővé teszi a felhasználók számára a gyors indulást
- Az intuitív HMI csak a szükséges információkat mutatja meg, és magas szintű automatizálást támogat, miközben rendkívül egyszerűen kezelhető
- Nagy kontrasztú, élénk színekkel rendelkező érintőképernyő egyszerű oldal elrendezés, nagyméretű gombok és szervezett képernyő, amely az operátor számára szükséges összes információt tartalmazza
- Intuitív és felhasználóbarát felület
- A gép gyors beállítása az EasyCut oldalon
- Kontextusfüggő súgó és figyelmeztető pop-upok
| Hátsó segédkar darabszám | 3 |
| Hátsó segédkar hossza | 1000 mm |
| Leszorító körmök száma | 16 db |
| Gép típus | KHT V 3016 CNC Hidralikus lemezolló |
| Cikkszám | 183303 |
| Előtolás (Feed rate) | 100 mm/min |
| Kivitel kézi/motoros/hidraulikus ( manual/motorized/hydraulic) | Hidraulikus |
| Programozható hátsó útköző van / nincs ( Controller) | Van |
| Vágóhossz ( cutting lenght) | 3050 mm |
| Főmotor teljesítménye ( Motor ) | 37 kW |
| Lemezvastagság (tickness ST42) | 16 mm |
| Hátsó ütköző löket ( rear stop) | 1000 mm |
| Vágások száma/perc ( stroke) | 12 1/min |
| Torok mélység ( Throat ) | 150 mm |
| Vágási szög | 0,5-2° |
| Gép hossz (L=Machine lenght) | 4150 mm |
| Gép szélesség (W=Machine widht) | 3800 mm |
| Gép magasság (H Machine height) | 2500 mm |
| Gép súly (machine weight) | 18500 kg |
