Leírás és Paraméterek
A KHT M NC hidraulikus lemezolló sorozat modelljei lengőpengés kivitelben készülnek. A vágópengét forgócsapágy vezeti, amely a géptestben van rögzítve, így nagyon egyenes vágásokat tesz lehetővé anélkül, hogy fennállna a felső és az alsó kések beszorulásának veszélye. A robusztus hátsó ütközőt az ESTUN 21 NC vezérlő nagy pontossággal pozícionálja.
Estun E21 NC vezérlés
Hátsó ütközőt előfeszített golyósorsó pozícionálja
Pneumatikus leszorítás
A lemezollő rozsdamentes acélhoz is alkalmazható
Az állítható szögütköző normál tartozés
Gépváz
- A gépvázat a pontosabb vágások és a hosszabb élettartam érdekében a legmodernebb 5 tengelyes marógépen egyetlen felfogásban munkálták meg.
- Nagyon merev és nehéz gépkeretet nagy pontossággal hegesztették majd lágyították.
- Az összes, húzóterhelésnek kitett alkatrészt gondosan gyártották és nagy sugarakkal tervezték, hogy véglegesen kiküszöböljék a repedés kockázatát.
- Minden komponenst modern festék- és szárítórendszerrel kezelték, és két festékréteggel rendelkeznek, Mindegyik réteg legalább 60 mikron vastagságú.
Anyag megtámasztás
- A nagy munkaasztal görgőkkel és merev oldalsó szög ütközővel rendelkezik az egyszerű kezelhetőség és a lemezek biztonságos igazítása érdekében
- Hosszú, erős tartókarok biztonságosan tartják a nagy lemezeket
Hidraulika
- Polírozott dugattyúk mindkét hidraulikus hengeren 2 mikronos felületminőséggel rendelkeznek, és garantálják a tömítés hosszú élettartamát
- A hengeres testek nagy szilárdságú SAE 1040 anyagból készültek
- Vágás során hidraulikusan szabályozott leszorítók biztosítják a fémlemez stabil rögzítését a vágási vonal közelében
- A lemez anyagának hosszát, vastagságát és szilárdságát a felhasználó könnyen beírhatja a programozható vezérlőegységbe, amely automatikusan kiválasztja az ütköző, a vágási szög és a vágási hossz megfelelő pozícióit
Tartozékok
A felhasználóbarát ESTUN 21 NC vezérlő pontosan pozícionálja a hátsó ütközőt mind az egyes vágásoknál, mind a programfutásokon belül
A gép vészleállító kapcsolóval ellátott mobil lábpedállal működtethető
A pontos vágási vonal árnyékgrafikonként látható a fémlemezen
Alsó és felső kés rozsdamentes acél vágásához is alkalmazható
Biztonság
A folyamatos ujjvédő 1000 mm-re lehajtható a jobb rálátás érdekében a vágási vonalon
A biztonsági funkciók a legújabb CE előírásoknak is megfelelnek
A hátul elhelyezett fénysorompó rendszer védi a munkaterületet
Estun E21 NC vezérlés
Hátsó ütközőt előfeszített golyósorsó pozícionálja
Pneumatikus leszorítás
A lemezollő rozsdamentes acélhoz is alkalmazható
Az állítható szögütköző normál tartozés
Gépváz
- A gépvázat a pontosabb vágások és a hosszabb élettartam érdekében a legmodernebb 5 tengelyes marógépen egyetlen felfogásban munkálták meg.
- Nagyon merev és nehéz gépkeretet nagy pontossággal hegesztették majd lágyították.
- Az összes, húzóterhelésnek kitett alkatrészt gondosan gyártották és nagy sugarakkal tervezték, hogy véglegesen kiküszöböljék a repedés kockázatát.
- Minden komponenst modern festék- és szárítórendszerrel kezelték, és két festékréteggel rendelkeznek, Mindegyik réteg legalább 60 mikron vastagságú.
Anyag megtámasztás
- A nagy munkaasztal görgőkkel és merev oldalsó szög ütközővel rendelkezik az egyszerű kezelhetőség és a lemezek biztonságos igazítása érdekében
- Hosszú, erős tartókarok biztonságosan tartják a nagy lemezeket
Hidraulika
- Polírozott dugattyúk mindkét hidraulikus hengeren 2 mikronos felületminőséggel rendelkeznek, és garantálják a tömítés hosszú élettartamát
- A hengeres testek nagy szilárdságú SAE 1040 anyagból készültek
- Vágás során hidraulikusan szabályozott leszorítók biztosítják a fémlemez stabil rögzítését a vágási vonal közelében
- A lemez anyagának hosszát, vastagságát és szilárdságát a felhasználó könnyen beírhatja a programozható vezérlőegységbe, amely automatikusan kiválasztja az ütköző, a vágási szög és a vágási hossz megfelelő pozícióit
Tartozékok
A felhasználóbarát ESTUN 21 NC vezérlő pontosan pozícionálja a hátsó ütközőt mind az egyes vágásoknál, mind a programfutásokon belül
A gép vészleállító kapcsolóval ellátott mobil lábpedállal működtethető
A pontos vágási vonal árnyékgrafikonként látható a fémlemezen
Alsó és felső kés rozsdamentes acél vágásához is alkalmazható
Biztonság
A folyamatos ujjvédő 1000 mm-re lehajtható a jobb rálátás érdekében a vágási vonalon
A biztonsági funkciók a legújabb CE előírásoknak is megfelelnek
A hátul elhelyezett fénysorompó rendszer védi a munkaterületet
Hátsó segédkar darabszám | 3 |
Hátsó segédkar hossza | 1000 mm |
Leszorító körmök száma | 15 db |

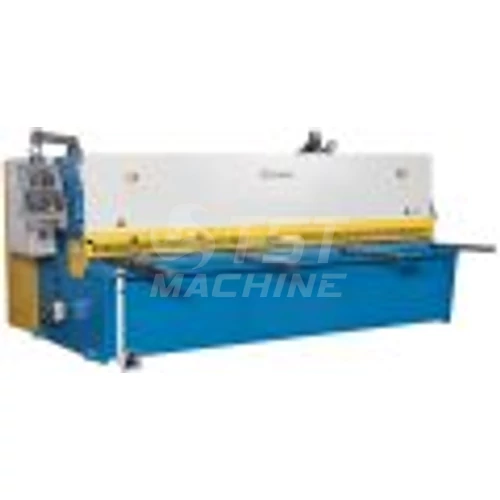

Gép típus | KHT M 4008 NC Hidralikus lemezolló |
Cikkszám | 184213-24 |
Kivitel kézi/motoros/hidraulikus ( manual/motorized/hydraulic) | Hidraulikus |
Programozható hátsó útköző van / nincs ( Controller) | Van |
Vágóhossz ( cutting lenght) | 4000 mm |
Főmotor teljesítménye ( Motor ) | 11 kW |
Lemezvastagság (tickness ST42) | 8 mm |
Hátsó ütköző löket ( rear stop) | 1000 mm |
Vágások száma/perc ( stroke) | 8 1/min |
Torok mélység ( Throat ) | 150 mm |
Vágási szög | 1.5° |
Gép hossz (L=Machine lenght) | 4650 mm |
Gép szélesség (W=Machine widht) | 1900 mm |
Gép magasság (H Machine height) | 1760 mm |
Gép súly (machine weight) | 9700 kg |
